Section 1
6 - 3

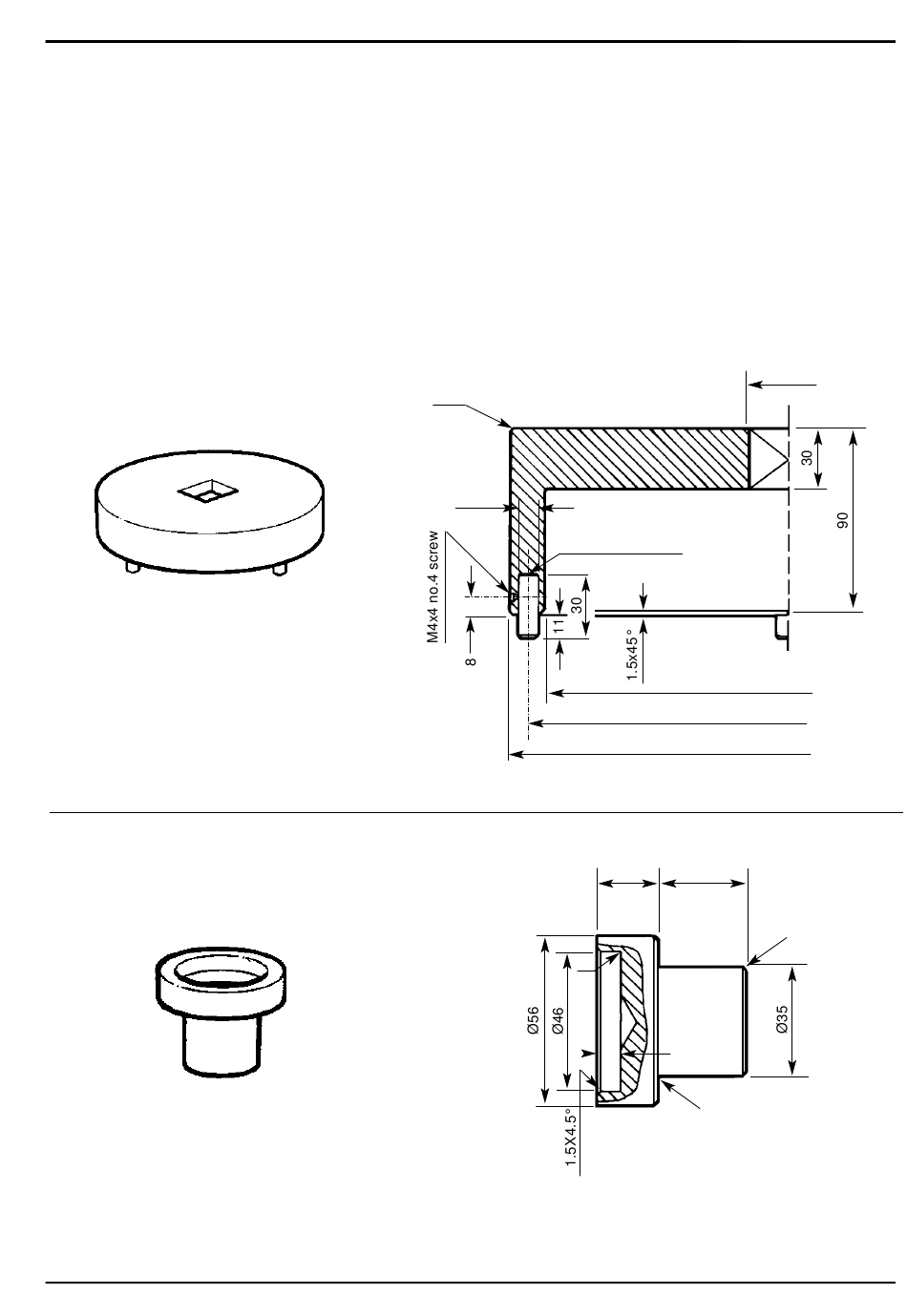

Service Tools (continued)
SECTION F - TRANSMISSION
Track Gearbox Jig
SST0040
Ring Nut Tool
SST0041
Planet Gear Tool
(All dimensions are in mm.)
SST0040
SST0041
9803/6400
General Information
ø9.7
ø9.5 no.4 dowel
20
30
R.8
8
R2
Section 1
6 - 3
38.1sq
ø233.5
ø248
ø265
1x45°
Issue 1
