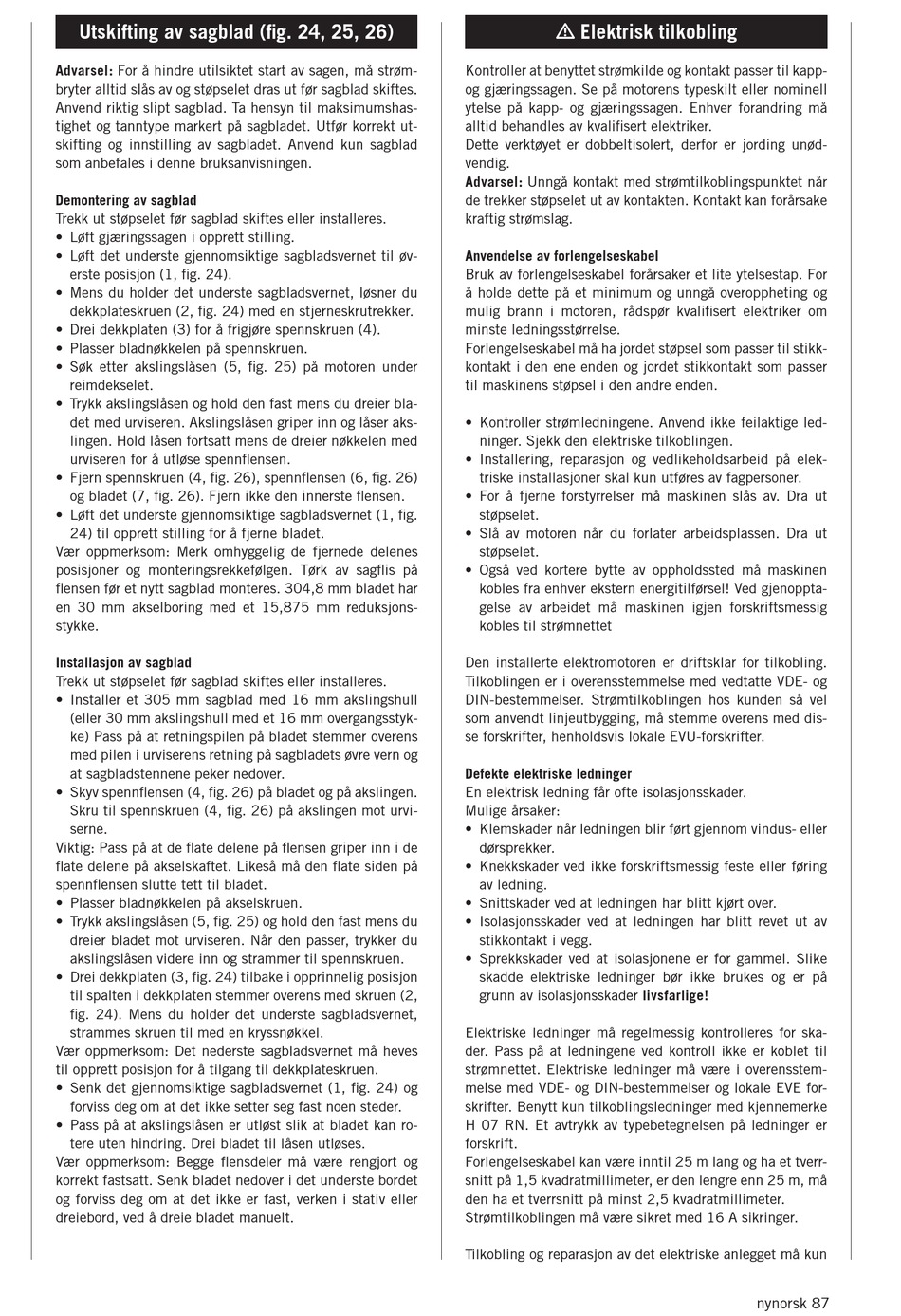

Utskifting av sagblad (fig. 24, 25, 26)
Advarsel: For å hindre utilsiktet start av sagen, må strøm-
bryter alltid slås av og støpselet dras ut før sagblad skiftes.
Anvend riktig slipt sagblad. Ta hensyn til maksimumshas-
tighet og tanntype markert på sagbladet. Utfør korrekt ut-
skifting og innstilling av sagbladet. Anvend kun sagblad
som anbefales i denne bruksanvisningen.
Demontering av sagblad
Trekk ut støpselet før sagblad skiftes eller installeres.
• Løft gjæringssagen i opprett stilling.
• Løft det underste gjennomsiktige sagbladsvernet til øv-
erste posisjon (1, fig. 24).
• Mens du holder det underste sagbladsvernet, løsner du
dekkplateskruen (2, fig. 24) med en stjerneskrutrekker.
• Drei dekkplaten (3) for å frigjøre spennskruen (4).
• Plasser bladnøkkelen på spennskruen.
• Søk etter akslingslåsen (5, fig. 25) på motoren under
reimdekselet.
• Trykk akslingslåsen og hold den fast mens du dreier bla-
det med urviseren. Akslingslåsen griper inn og låser aks-
lingen. Hold låsen fortsatt mens de dreier nøkkelen med
urviseren for å utløse spennflensen.
• Fjern spennskruen (4, fig. 26), spennflensen (6, fig. 26)
og bladet (7, fig. 26). Fjern ikke den innerste flensen.
• Løft det underste gjennomsiktige sagbladsvernet (1, fig.
24) til opprett stilling for å fjerne bladet.
Vær oppmerksom: Merk omhyggelig de fjernede delenes
posisjoner og monteringsrekkefølgen. Tørk av sagflis på
flensen før et nytt sagblad monteres. 304,8 mm bladet har
en 30 mm akselboring med et 15,875 mm reduksjons-
stykke.
Installasjon av sagblad
Trekk ut støpselet før sagblad skiftes eller installeres.
• Installer et 305 mm sagblad med 16 mm akslingshull
(eller 30 mm akslingshull med et 16 mm overgangsstyk-
ke) Pass på at retningspilen på bladet stemmer overens
med pilen i urviserens retning på sagbladets øvre vern og
at sagbladstennene peker nedover.
• Skyv spennflensen (4, fig. 26) på bladet og på akslingen.
Skru til spennskruen (4, fig. 26) på akslingen mot urvi-
serne.
Viktig: Pass på at de flate delene på flensen griper inn i de
flate delene på akselskaftet. Likeså må den flate siden på
spennflensen slutte tett til bladet.
• Plasser bladnøkkelen på akselskruen.
• Trykk akslingslåsen (5, fig. 25) og hold den fast mens du
dreier bladet mot urviseren. Når den passer, trykker du
akslingslåsen videre inn og strammer til spennskruen.
• Drei dekkplaten (3, fig. 24) tilbake i opprinnelig posisjon
til spalten i dekkplaten stemmer overens med skruen (2,
fig. 24). Mens du holder det underste sagbladsvernet,
strammes skruen til med en kryssnøkkel.
Vær oppmerksom: Det nederste sagbladsvernet må heves
til opprett posisjon for å tilgang til dekkplateskruen.
• Senk det gjennomsiktige sagbladsvernet (1, fig. 24) og
forviss deg om at det ikke setter seg fast noen steder.
• Pass på at akslingslåsen er utløst slik at bladet kan ro-
tere uten hindring. Drei bladet til låsen utløses.
Vær oppmerksom: Begge flensdeler må være rengjort og
korrekt fastsatt. Senk bladet nedover i det underste bordet
og forviss deg om at det ikke er fast, verken i stativ eller
dreiebord, ved å dreie bladet manuelt.
m Elektrisk tilkobling
Kontroller at benyttet strømkilde og kontakt passer til kapp­
og gjæringssagen. Se på motorens typeskilt eller nominell
ytelse på kapp­ og gjæringssagen. Enhver forandring må
alltid behandles av kvalifisert elektriker.
Dette verktøyet er dobbeltisolert, derfor er jording unød-
vendig.
Advarsel: Unngå kontakt med strømtilkoblingspunktet når
de trekker støpselet ut av kontakten. Kontakt kan forårsake
kraftig strømslag.
Anvendelse av forlengelseskabel
Bruk av forlengelseskabel forårsaker et lite ytelsestap. For
å holde dette på et minimum og unngå overoppheting og
mulig brann i motoren, rådspør kvalifisert elektriker om
minste ledningsstørrelse.
Forlengelseskabel må ha jordet støpsel som passer til stikk-
kontakt i den ene enden og jordet stikkontakt som passer
til maskinens støpsel i den andre enden.
• Kontroller strømledningene. Anvend ikke feilaktige led-
ninger. Sjekk den elektriske tilkoblingen.
• Installering, reparasjon og vedlikeholdsarbeid på elek-
triske installasjoner skal kun utføres av fagpersoner.
• For å fjerne forstyrrelser må maskinen slås av. Dra ut
støpselet.
• Slå av motoren når du forlater arbeidsplassen. Dra ut
støpselet.
• Også ved kortere bytte av oppholdssted må maskinen
kobles fra enhver ekstern energitilførsel! Ved gjenoppta-
gelse av arbeidet må maskinen igjen forskriftsmessig
kobles til strømnettet
Den installerte elektromotoren er driftsklar for tilkobling.
Tilkoblingen er i overensstemmelse med vedtatte VDE­ og
DIN­bestemmelser. Strømtilkoblingen hos kunden så vel
som anvendt linjeutbygging, må stemme overens med dis-
se forskrifter, henholdsvis lokale EVU­forskrifter.
Defekte elektriske ledninger
En elektrisk ledning får ofte isolasjonsskader.
Mulige årsaker:
• Klemskader når ledningen blir ført gjennom vindus­ eller
dørsprekker.
• Knekkskader ved ikke forskriftsmessig feste eller føring
av ledning.
• Snittskader ved at ledningen har blitt kjørt over.
• Isolasjonsskader ved at ledningen har blitt revet ut av
stikkontakt i vegg.
• Sprekkskader ved at isolasjonene er for gammel. Slike
skadde elektriske ledninger bør ikke brukes og er på
grunn av isolasjonsskader livsfarlige!
Elektriske ledninger må regelmessig kontrolleres for ska-
der. Pass på at ledningene ved kontroll ikke er koblet til
strømnettet. Elektriske ledninger må være i overensstem-
melse med VDE­ og DIN­bestemmelser og lokale EVE for-
skrifter. Benytt kun tilkoblingsledninger med kjennemerke
H 07 RN. Et avtrykk av typebetegnelsen på ledninger er
forskrift.
Forlengelseskabel kan være inntil 25 m lang og ha et tverr-
snitt på 1,5 kvadratmillimeter, er den lengre enn 25 m, må
den ha et tverrsnitt på minst 2,5 kvadratmillimeter.
Strømtilkoblingen må være sikret med 16 A sikringer.
Tilkobling og reparasjon av det elektriske anlegget må kun
nynorsk 87
