NOTE: When zone doubling is enabled the matrix panel must be powered down and then powered up
before the change will take place. If zone doubling is used only one detector per zone may be used.

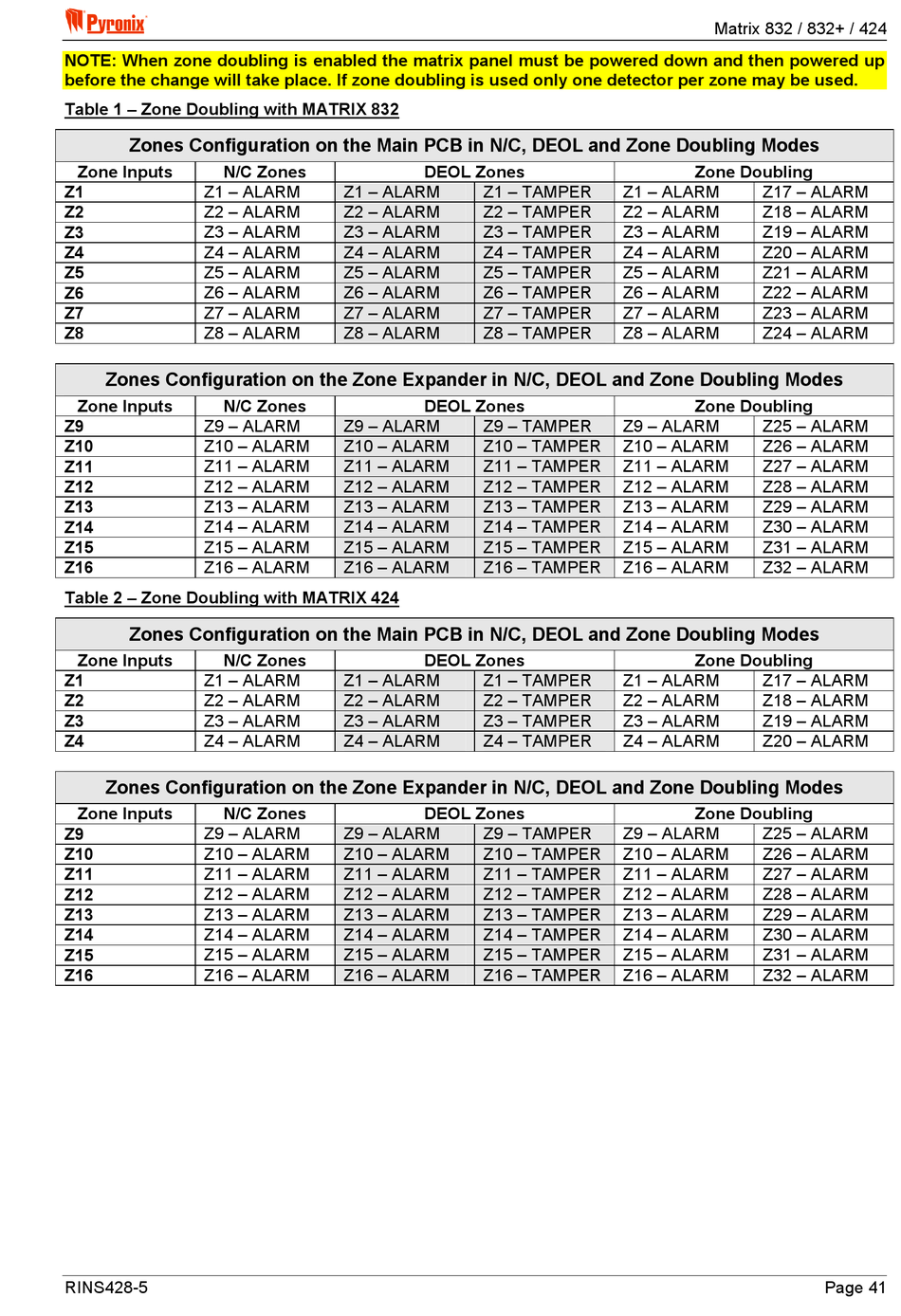

Table 1 – Zone Doubling with MATRIX 832
Zones Configuration on the Main PCB in N/C, DEOL and Zone Doubling Modes
Zone Inputs N/C Zones
Z1 Z1 – ALARM
Z2 Z2 – ALARM
Z3 – ALARM
Z3
Z4 Z4 – ALARM
Z5 Z5 – ALARM
Z6 Z6 – ALARM
Z7 Z7 – ALARM
Z8 Z8 – ALARM
Zones Configuration on the Zone Expander in N/C, DEOL and Zone Doubling Modes
Zone Inputs N/C Zones
Z9 Z9 – ALARM
Z10 Z10 – ALARM
Z11 Z11 – ALARM
Z12 Z12 – ALARM
Z13 Z13 – ALARM
Z14 Z14 – ALARM
Z15 – ALARM
Z15
Z16 Z16 – ALARM
Table 2 – Zone Doubling with MATRIX 424
Zones Configuration on the Main PCB in N/C, DEOL and Zone Doubling Modes
Zone Inputs N/C Zones
Z1 Z1 – ALARM
Z2 Z2 – ALARM
Z3 – ALARM
Z3
Z4 Z4 – ALARM
Zones Configuration on the Zone Expander in N/C, DEOL and Zone Doubling Modes
Zone Inputs N/C Zones
Z9 Z9 – ALARM
Z10 Z10 – ALARM
Z11 Z11 – ALARM
Z12 – ALARM
Z12
Z13 Z13 – ALARM
Z14 Z14 – ALARM
Z15 Z15 – ALARM
Z16 Z16 – ALARM
RINS428-5
DEOL Zones
Z1 – ALARM Z1 – TAMPER
Z2 – ALARM Z2 – TAMPER
Z3 – ALARM Z3 – TAMPER
Z4 – ALARM Z4 – TAMPER
Z5 – ALARM Z5 – TAMPER
Z6 – ALARM Z6 – TAMPER
Z7 – ALARM Z7 – TAMPER
Z8 – ALARM Z8 – TAMPER
DEOL Zones
Z9 – ALARM Z9 – TAMPER
Z10 – ALARM Z10 – TAMPER
Z11 – ALARM Z11 – TAMPER
Z12 – ALARM Z12 – TAMPER
Z13 – ALARM Z13 – TAMPER
Z14 – ALARM Z14 – TAMPER
Z15 – ALARM Z15 – TAMPER
Z16 – ALARM Z16 – TAMPER
DEOL Zones
Z1 – ALARM Z1 – TAMPER
Z2 – ALARM Z2 – TAMPER
Z3 – ALARM Z3 – TAMPER
Z4 – ALARM Z4 – TAMPER
DEOL Zones
Z9 – ALARM Z9 – TAMPER
Z10 – ALARM Z10 – TAMPER
Z11 – ALARM Z11 – TAMPER
Z12 – ALARM Z12 – TAMPER
Z13 – ALARM Z13 – TAMPER
Z14 – ALARM Z14 – TAMPER
Z15 – ALARM Z15 – TAMPER
Z16 – ALARM Z16 – TAMPER
Matrix 832 / 832+ / 424
Zone Doubling
Z1 – ALARM Z17 – ALARM
Z2 – ALARM Z18 – ALARM
Z3 – ALARM Z19 – ALARM
Z4 – ALARM Z20 – ALARM
Z5 – ALARM Z21 – ALARM
Z6 – ALARM Z22 – ALARM
Z7 – ALARM Z23 – ALARM
Z8 – ALARM Z24 – ALARM
Zone Doubling
Z9 – ALARM Z25 – ALARM
Z10 – ALARM Z26 – ALARM
Z11 – ALARM Z27 – ALARM
Z12 – ALARM Z28 – ALARM
Z13 – ALARM Z29 – ALARM
Z14 – ALARM Z30 – ALARM
Z15 – ALARM Z31 – ALARM
Z16 – ALARM Z32 – ALARM
Zone Doubling
Z1 – ALARM Z17 – ALARM
Z2 – ALARM Z18 – ALARM
Z3 – ALARM Z19 – ALARM
Z4 – ALARM Z20 – ALARM
Zone Doubling
Z9 – ALARM Z25 – ALARM
Z10 – ALARM Z26 – ALARM
Z11 – ALARM Z27 – ALARM
Z12 – ALARM Z28 – ALARM
Z13 – ALARM Z29 – ALARM
Z14 – ALARM Z30 – ALARM
Z15 – ALARM Z31 – ALARM
Z16 – ALARM Z32 – ALARM
