PIPER AIRCRAFT
PA-28RT-201 / 201T
MAINTENANCE MANUAL

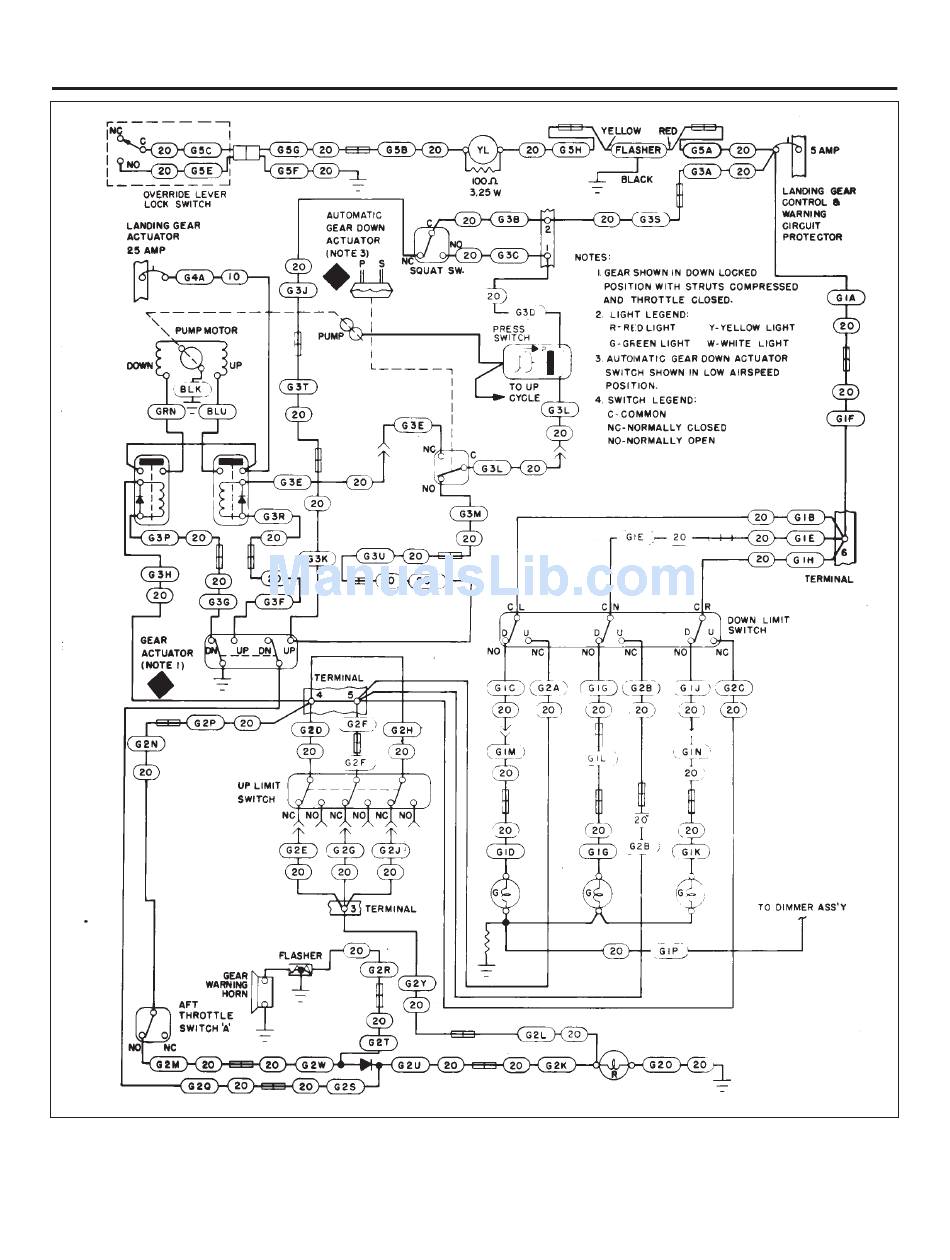

Figure 91-23. Landing Gear, PA-28RT-201 S/N's: 28R-7837025 and up,
PA-28RT-201T S/N's: 28R-7803057 and up
91-00-09
Page 91-33
3I21
Revised: August 17, 1982
