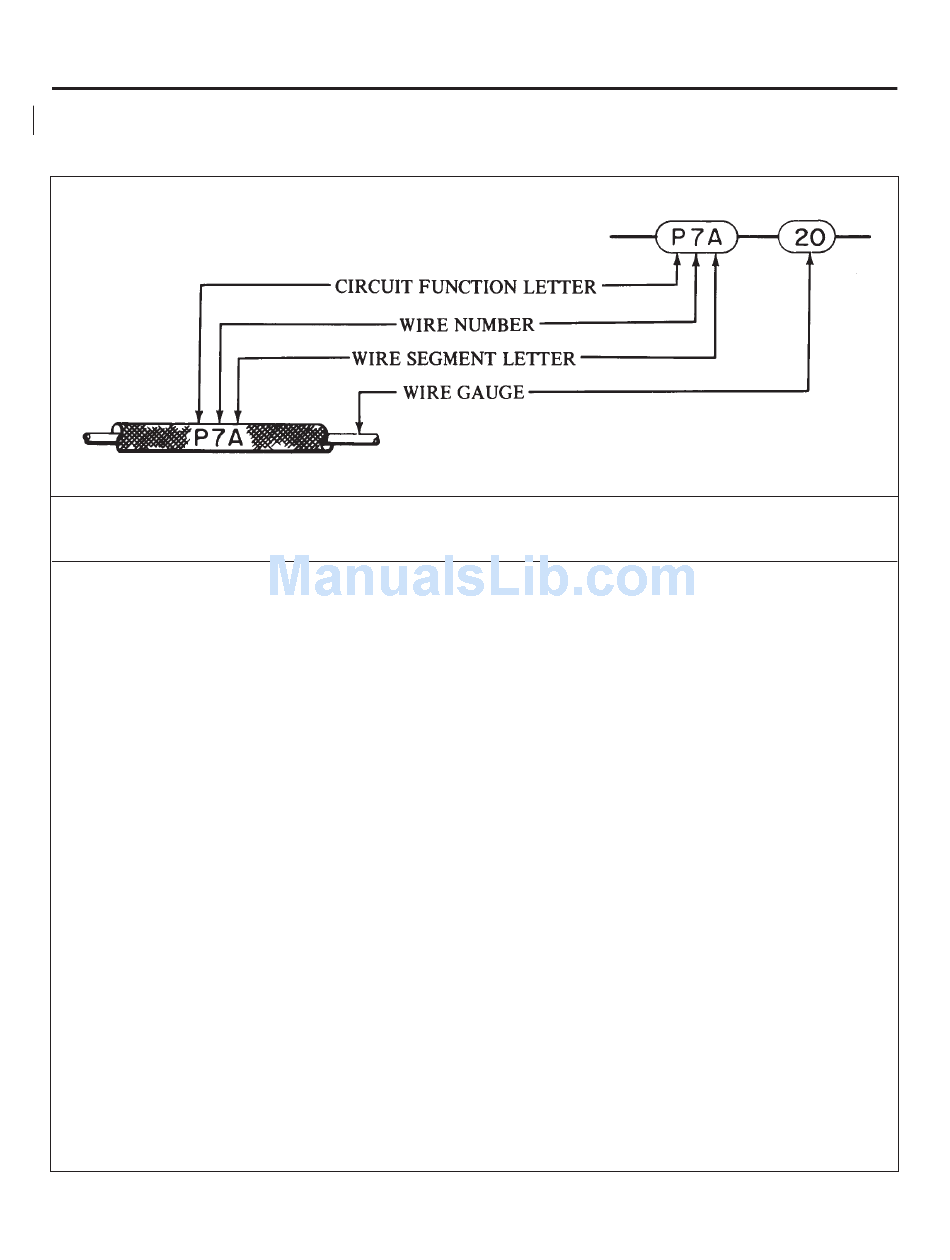

ELECTRICAL WIRE CODING AND SYMBOLS.
CIRCUIT FUNCTION
LETTER
PIPER AIRCRAFT
PA-28RT-201 / 201T
MAINTENANCE MANUAL
CHART 9106. ELECTRICAL WIRE CODING
A
C
E
F
G
H
L
P
Q
RP
RG
RZ
J
W
K
CIRCUITS
AUTOPILOT
CONTROL SURFACE
ENGINE INSTRUMENT
FLIGHT INSTRUMENT
LANDING GEAR
HEATER - VENTILATION & DEICING
LIGHTING
POWER
FUEL & OIL
RADIO POWER
RADIO GROUND
RADIO AUDIO & INTERPHONE
IGNITION
WARNING
STARTER
3I1
91-00-09
Page 91-16
Revised: December 21, 1981
