5.12 USO DELLA LEVA DEL COMANDO HI-LO
MECCANICO (SE PRESENTE)

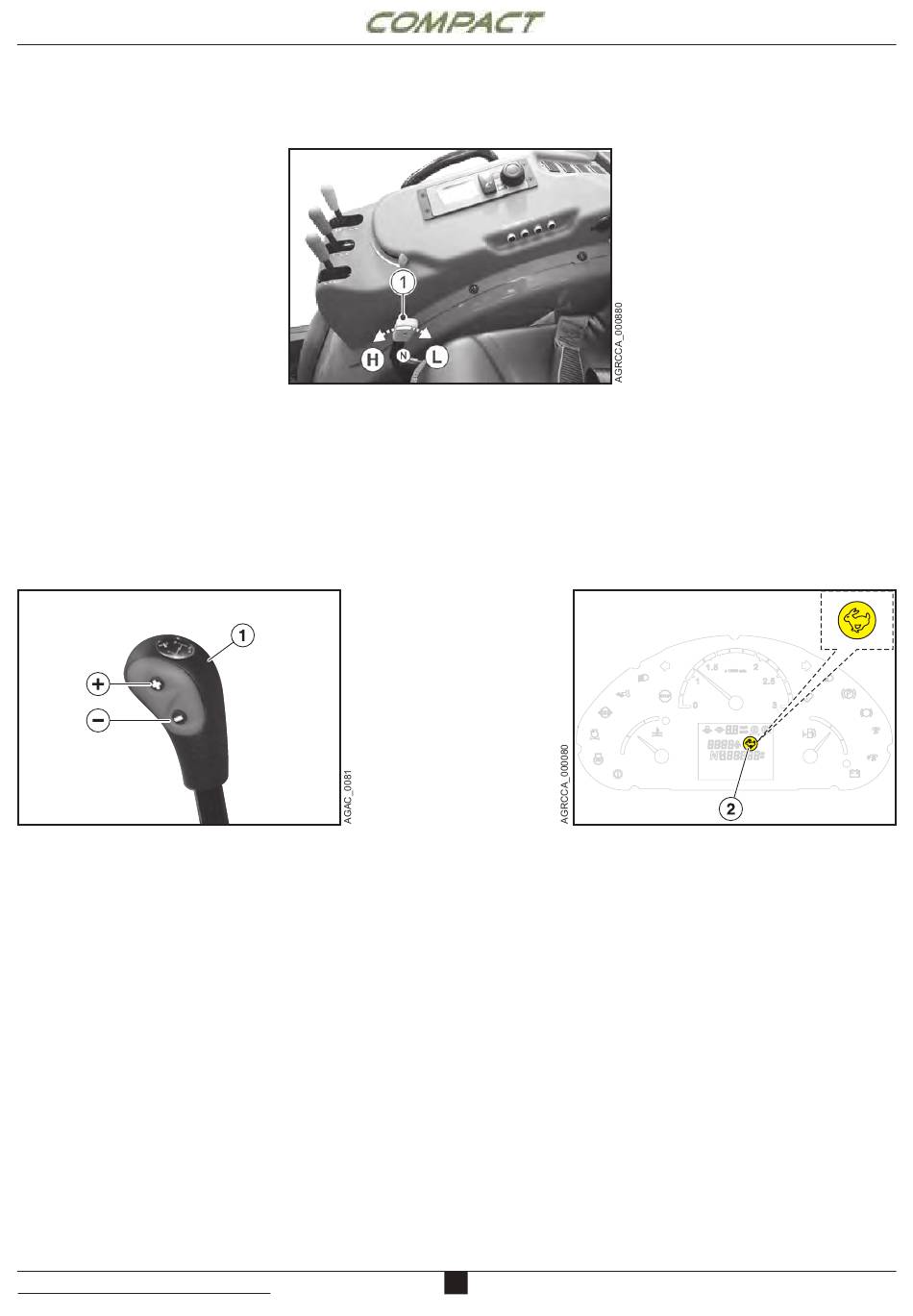

La leva per il comando dell'HI-LO
meccanico (1) offre due ulteriori
velocità di gamma.
La sua funzione principale
quella di ridurre o aumentare la
velocità di avanzamento durante il
funzionamento o durante il trasporto.
Prima di spostare la leva del cambio
hi-lo a comando meccanico (1),
premere il pedale della frizione.
L'HI-LO meccanico può
cambiato con il trattore in movimento.
Rilasciare quindi il pedale della
frizione in maniera graduale per assumere il carico
senza problemi. La leva del comando HI-LO meccanico
ha tre posizioni:
(N) = neutra
(H) = gamma rapida (lepre)
(L) = gamma lenta (tartaruga
5.13 USO DELLA LEVA DEL COMANDO HI-LO
IDRAULICO (SE PRESENTE)
La leva per il comando dell'HI-LO idraulico (1) offre
due ulteriori velocità di gamma. La sua funzione
principale è quella di ridurre o aumentare la velocità
di avanzamento durante il funzionamento o durante il
trasporto.
Le modalità HI-LO possono essere gestite durante il
funzionamento, senza premere il pedale della frizione
e sotto carico mediante i pulsanti (+) e (-) posti sul
pomello della leva marce (1). Premere i pulsanti (+) o
(-) per selezionare rispettivamente le modalità:
(+) = gamma rapida (lepre)
(-) = gamma lenta (tartaruga)
IMPORTANTE: al momento dell'accensione del
motore, la gamma lenta (-) è automaticamente
selezionata.
Selezionando la gamma rapida (+) la relativa
visualizzazione sul display centrale (2) si accende.
Selezionando la gamma
visualizzazione sul display centrale (2) si spegne.
revision 0 date: 07/19 doc. AG525990
è
essere
lenta (-) la relativa
5.12 USING THE MECHANICAL HI-LO CONTROL
LEVER (IF ANY)
(N) = neutral
(H) = fast range (rabbit)
(L) = slow range (turtle)
5.13 USING THE HYDRAULIC HI-LO CONTROL
LEVER (IF ANY)
The lever controlling the hydraulic HI-LO (1) offers two
more range speeds. Its main function is to decrease
or increase travel speed during operation or transport.
HI-LO modes can be selected during operation,
with no need to press clutch pedal and under load
conditions by means of buttons (+) and (-) located on
gear shift lever knob (1). Press buttons (+) or (-) to
select the following modes, respectively:
(+) = fast range (rabbit)
(-) = slow range (turtle)
IMPORTANT: When starting the engine, the slow
range (-) is selected by default.
When the fast range is selected (+) the relative viewing
in the central display (2) turns on. When the slow range
is selected (-) the relative viewing in the central display
(2) turns off.
5
The lever controlling the mechanical
HI-LO (1) offers two more range
speeds. Its main function is to
decrease or increase travel speed
during operation or transport. Before
moving the mechanical hi-lo control
shift lever (1), press clutch pedal.
The mechanical HI-LO control could
be shifted when tractor is moving.
Then gradually release the clutch
pedal to apply load without problem.
The mechanical HI-LO
lever provides three
control
positions:
pag. 19
