4.5 PRESA CORRENTE RIMORCHIO (7 POLI)

ATTENZIONE: La presa elettrica disponibile
su questo veicolo rispetta le norme in
vigore. Tutti gli interventi o modifiche
al circuito elettrico del rimorchio o degli
attrezzi devono essere eseguiti da personale
specializzato.

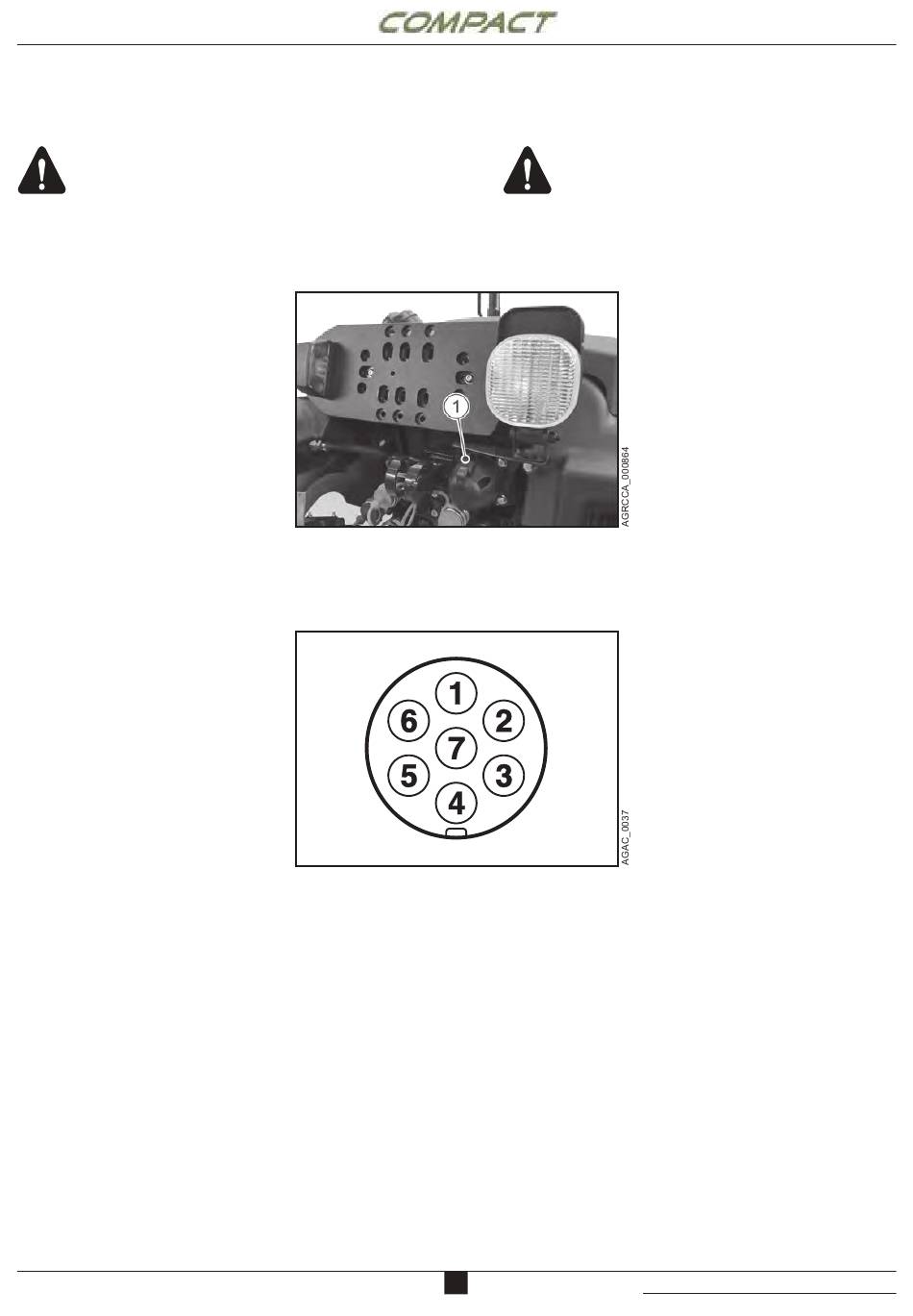

1. Presa di corrente esterna (7 poli)
1. Indicatore di direzione lato sinistro
2. Non utilizzato
3. Massa
4. Indicatore di direzione lato destro
5. Fanale posteriore destro – luce targa
6. Luci di stop lato destro e lato sinistro
7. Fanale posteriore sinistro
pag. 8
4.5 TRAILER (7-POLE) POWER SOCKET
CAUTION: The power socket available on
this vehicle complies with the prevailing
laws. All interventions or modifications to
the trailer or tool electrical circuit shall be carried
out by qualified staff.
1. External power socket (7-Pole)
1. LH side turn indicator
2. Spare
3. Ground
4. RH side turn indicator
5. RH tail light – license plate light
6. RH side and LH side stop lights
7. LH tail light
4
revision 0 date: 07/19 doc. AG525990
