5.40 USO DEI COMANDI DEI DISTRIBUTORI
AUSILIARI
Le leve (1), (2) e (3) di comando dei distributori idraulici
posteriori azionano i rispettivi attacchi rapidi (1), (2) e
(3). I colori delle leve di comando sono gli stessi che
identificano gli attacchi rapidi corrispondenti.

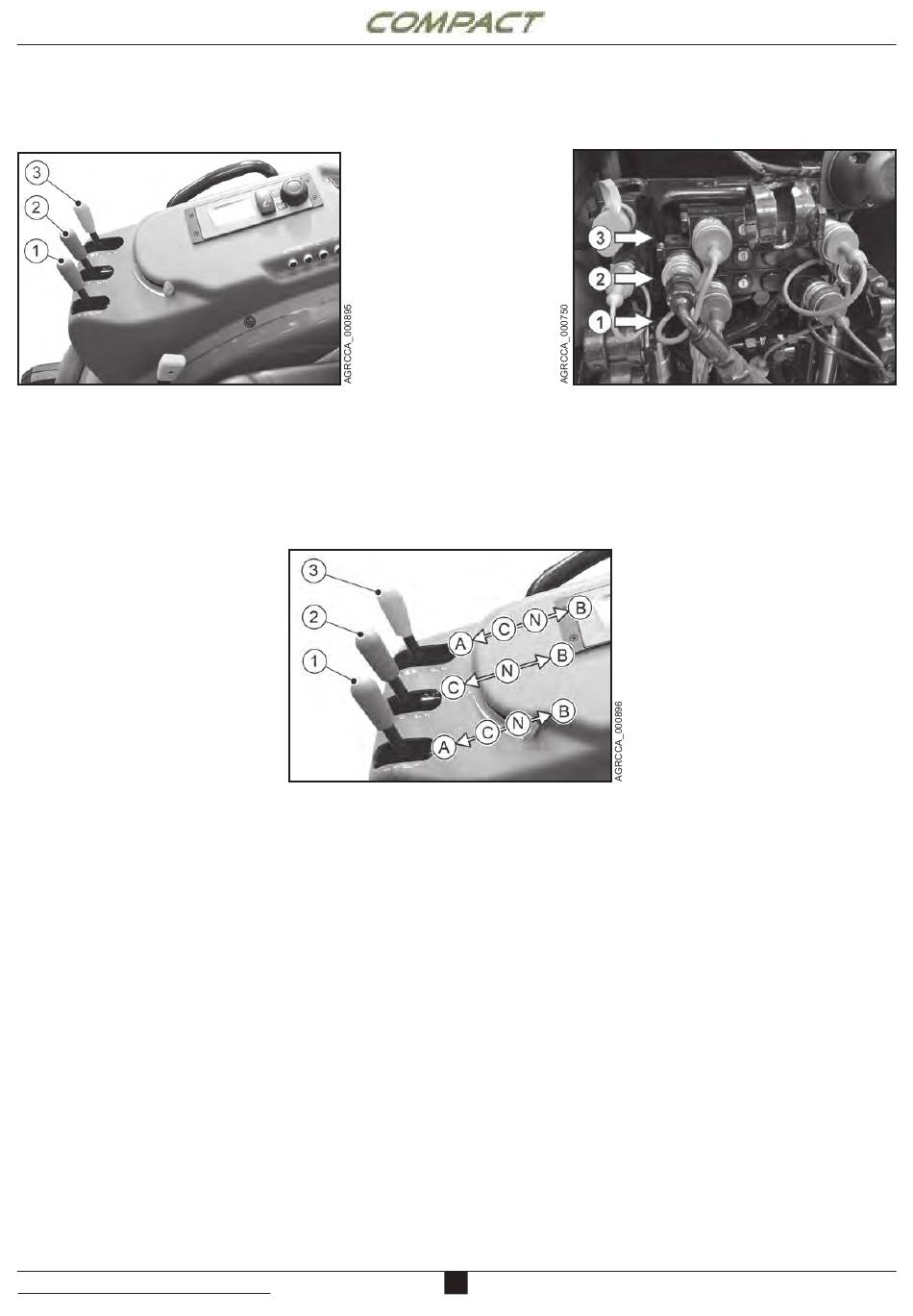

Ciascuna leva può assumere le posizioni indicate in
figura:
N = posizione di neutro
A = posizione flottante
B = posizione di rientro del martinetto
C = posizione di uscita del martinetto
revision 0 date: 07/19 doc. AG525990
5.40 USING AUXILIARY DISTRIBUTORS
CONTROLS
the control levers (1), (2) and (3) of the rear hydraulic
distributors operate the respective quick couplings (1),
(2) and (3).
The colors of the control levers are the same that
identify the corresponding the rear quick couplers.
Each lever can take the positions shown in the figure:
N = neutral position
A = floating position
B = jack input position
C = jack output position
