CARRARO Compact Vigneto Operator's Manual page 45

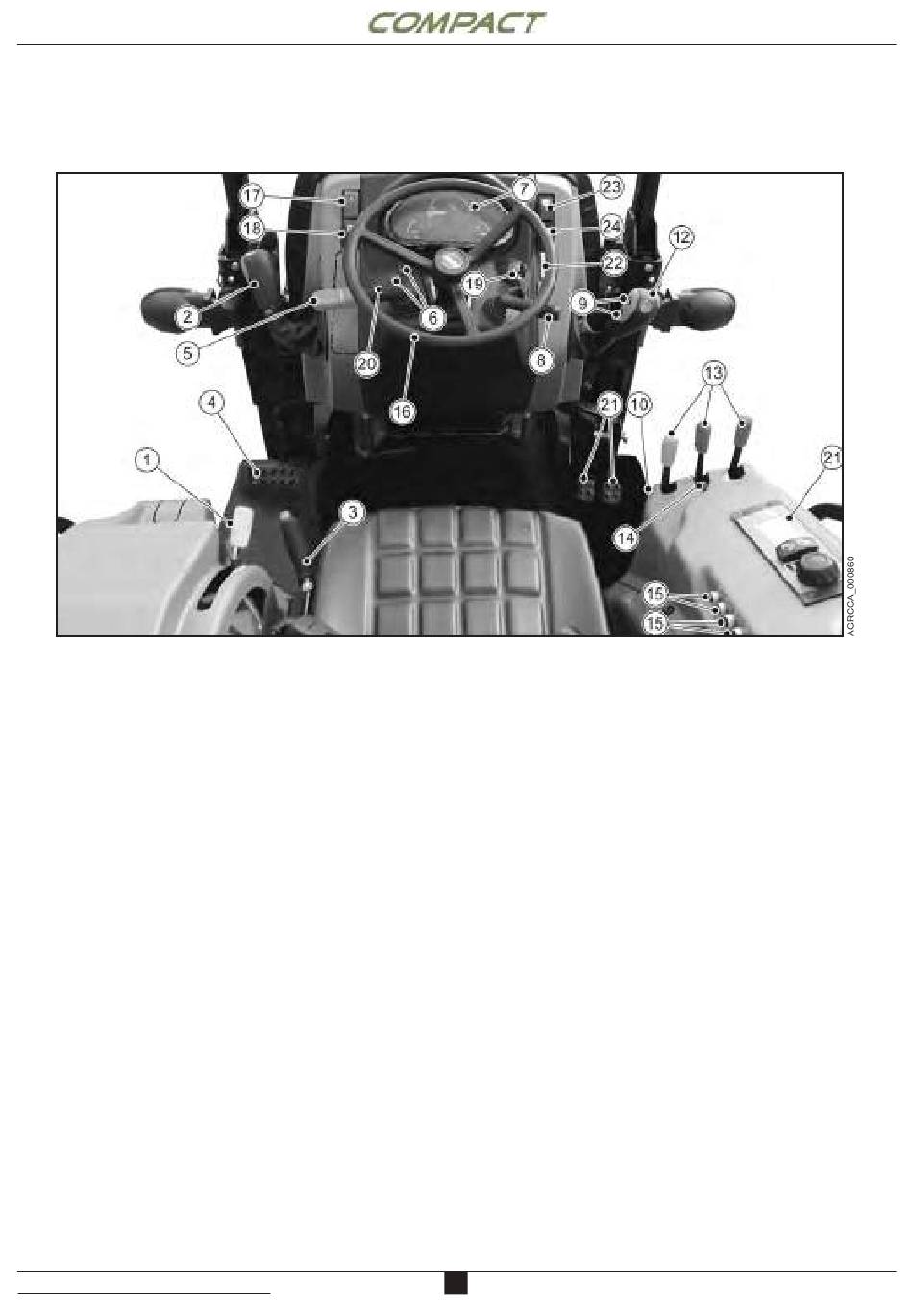

Versione Power Reverse
1. Leva selezione modo PTO (Indipendente o
Sincronizzata.
2. Leva comando gamme
3. Leva freno di stazionamento
4. Pedale frizione
5. Leva inversore idraulico (Power Reverse)
6. Interruttori di programmazione
7. Quadro strumenti
8. Leva multifunzione (comando luci/clacson)
9. Pulsanti di comando HI-LO Idraulico
10. Pedale acceleratore
11. Pedali dei freni
12. Leva comando marce
13. Leve comando distributori idraulici
14. Leva acceleratore a mano
15. Pulsanti programmazione cruise control
16. Volante
17. Luci di emergenza
18. Interruttore girofaro
19. Commutatore a chiave d'accensione
20. Pulsante valvola freno rimorchio (se montata)
21. Console sollevatore elettronico
22. Pulsante azionamento PTO anteriore (se montata)
24. Interruttore bloccaggio differenziale
25. Interruttore doppia trazione
revision 0 date: 07/19 doc. AG525990
Power Reverse version
1. PTO mode selector lever (Indipendent or Ground
Speed)
2. Range shift lever
3. Parking brake lever
4. Clutch pedal
5. Hydraulic reverser lever (Power Reverser version)
6. Programming switches
7. Instrument panel
8. Multifunctional lever (horn/lights control)
9. HI-LO control buttons
10. Foot Throttle
11. Brake pedals
12. Gear shift lever
13. Hydraulic distributors control levers
14. Hand throttle control
15. Cruise control setting switches
16. Steering wheel
17. Hazard light switch
18. Beacon light switch
19. Ignition key switch
20. Trailer brake valve switch (optional)
21. Electronic lift control
22. Front PTO engagement switch (optional)
24. Differential locking switch
25. 4-wheel drive switch
4
pag. 3
