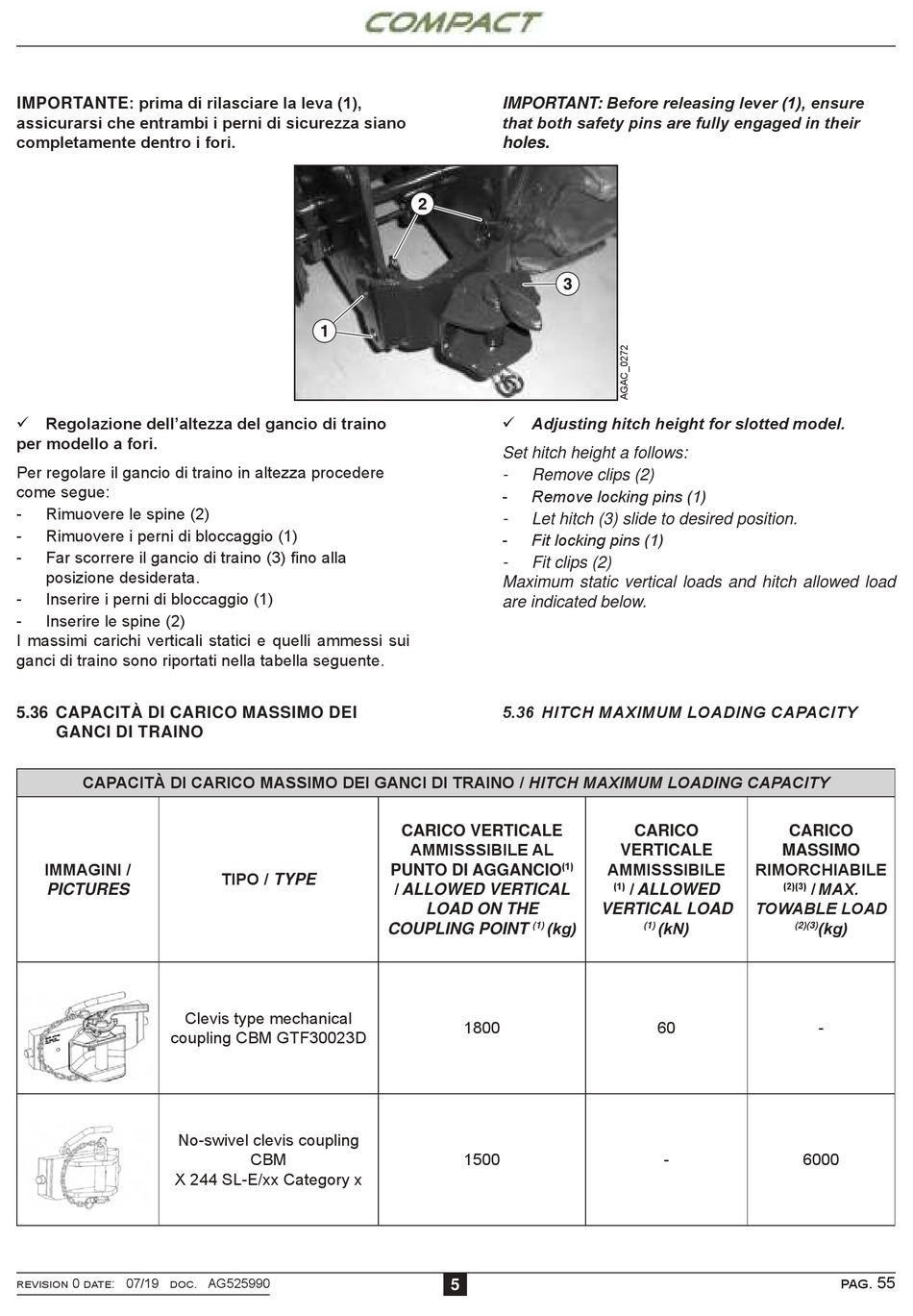

CARRARO Compact Vigneto Operator's Manual page 111

IMPORTANTE: prima di rilasciare la leva (1),
assicurarsi che entrambi i perni di sicurezza siano
completamente dentro i fori.
 Regolazione dell'altezza del gancio di traino
per modello a fori.
Per regolare il gancio di traino in altezza procedere
come segue:
- Rimuovere le spine (2)
- Rimuovere i perni di bloccaggio (1)
- Far scorrere il gancio di traino (3) fino alla
posizione desiderata.
- Inserire i perni di bloccaggio (1)
- Inserire le spine (2)
I massimi carichi verticali statici e quelli ammessi sui
ganci di traino sono riportati nella tabella seguente.
5.36 CAPACITÀ DI CARICO MASSIMO DEI
GANCI DI TRAINO
CAPACITÀ DI CARICO MASSIMO DEI GANCI DI TRAINO / HITCH MAXIMUM LOADING CAPACITY
IMMAGINI /
PICTURES
Clevis type mechanical
coupling CBM GTF30023D
No-swivel clevis coupling
X 244 SL-E/xx Category x
revision 0 date: 07/19 doc. AG525990
PUNTO DI AGGANCIO
TIPO / TYPE
COUPLING POINT
CBM
IMPORTANT: Before releasing lever (1), ensure
that both safety pins are fully engaged in their
holes.
 Adjusting hitch height for slotted model.
Set hitch height a follows:
- Remove clips (2)
- Remove locking pins (1)
- Let hitch (3) slide to desired position.
- Fit locking pins (1)
- Fit clips (2)
Maximum static vertical loads and hitch allowed load
are indicated below.
5.36 HITCH MAXIMUM LOADING CAPACITY
CARICO VERTICALE
AMMISSSIBILE AL
(1)
/ ALLOWED VERTICAL
LOAD ON THE
(kg)
(1)
1800
1500
5
CARICO
VERTICALE
AMMISSSIBILE RIMORCHIABILE
/ ALLOWED
(1)
TOWABLE LOAD
VERTICAL LOAD
(kN)
(1)
60
-
CARICO
MASSIMO
/ MAX.
(2)(3)
(kg)
(2)(3)
-
6000
pag. 55
