– USING THE MACHINE –
ELECTROVANNE

5.10.8 - MANUAL CONNECTION AND REPAIRS

SOLENOID VALVES
BRANCHEMENT
• Retirer le capuchon noir 42296
• Retirer latéralement la rondelle fendue 47772
• Retirer le couvercle 48675 noir ou 48196 rouge
• Brancher les deux fi ls d'alimentation en A
• Enduire le branchement de graisse silicone ou pro-
jeter un fi lm de silicone à l'aide d'une bombe aérosol
SPH 6 SyNTHESES INDUSTRIEL 900867
• Remonter le couvercle 48675 noir ou 48196 rouge
• Replacer la rondelle fendue 47772
• Remettre le capuchon noir 42296
DEPANNAGE MANUEL
• - En cas de mauvais fonctionnement de l'électro-
vanne, celle-ci restant fermée, retirer le capuchon
rouge 42296, et dévisser l'écrou 37611 pour soule-
ver le noyau par l'intermédiaire de la rondelle fendue
47772

5.10.9 - AXLES

For track adjustments, refer to the paragraph "Axles" in chapter COMMISSIONING THE MACHINE
manual.
BRANCHEMENT ET DEPANNAGE MANUEL
CONNECTION AND MANUAL TROUBLE SHOOTING
S.A.S. Capital 1174400 € - B.P. 195 - 51206 EPERNAy - FRANCE
Tél. 03.26.51.99.99 - Fax : 03.26.51.83.51 - http:www.tecnoma.com
R.C.S. EPERNAy B 350 484 309 - APE 293D
48675
Noir -Black
48196
Rouge -Red

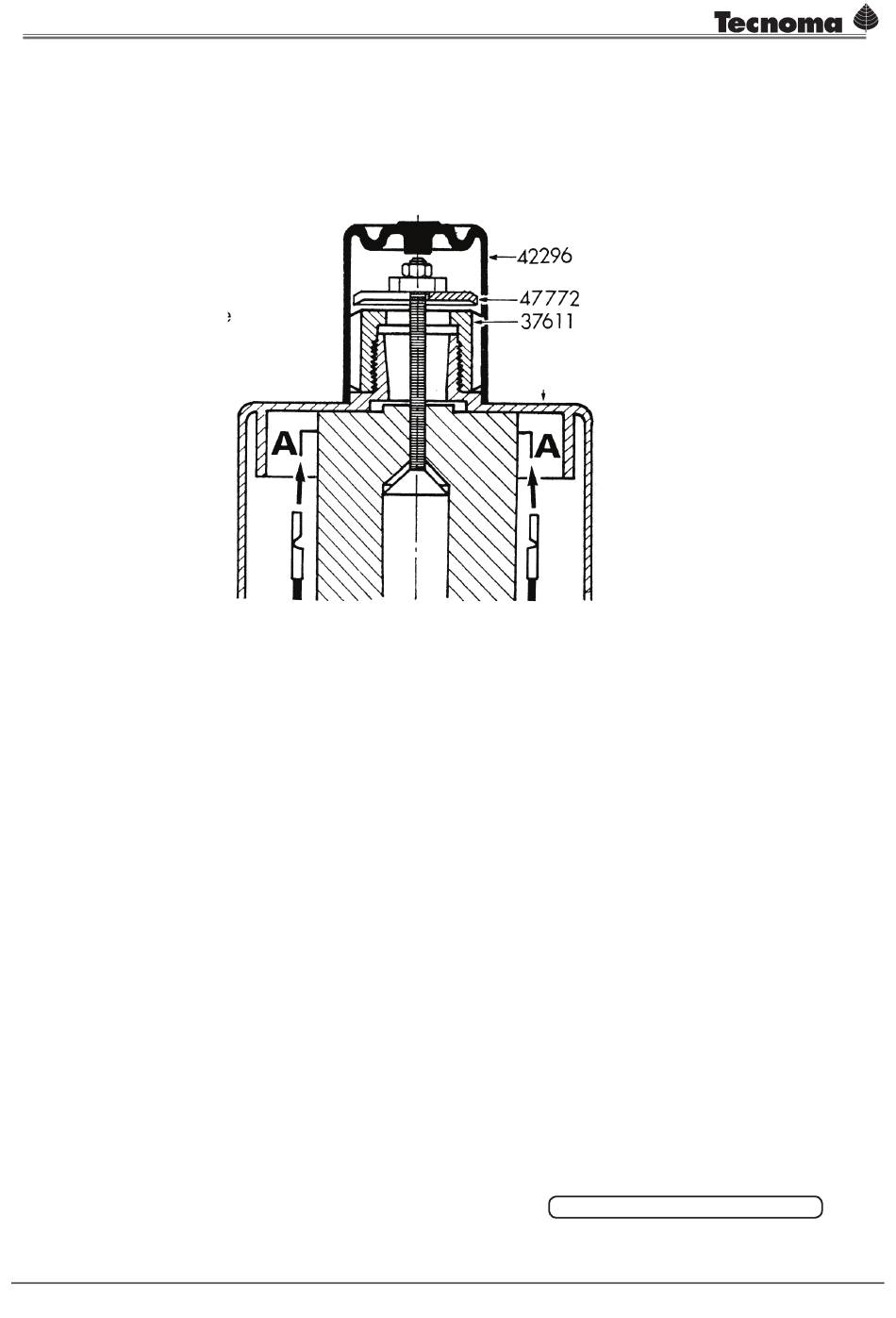

CONNECTION
• Remove black cap P/N 42296
• Remove disc P/N 47772
• Remove black hood P/N 48675 or red hood P/N
48196
• Connect the two power supply wires in A
• Smear the connections with silicone grease or
spray a silicone fi lm using spray SPH 6 SYNTHE-
SES INDUST. 900867
• Reassemble black hood P/N 48675 or red hood
P/N 48196
• Reassemble disc P/N 47772
• Reassemble black cap P/N 42296
DEPANNAGE MANUEL
• Should the solenoid valve malfunction, it remains
closed, remove black cap P/N 42296 and unscrew
nut P/N 37611 to lift up the core using disc P/N
47772
