FRANÇAIS
ETAT DU TRANSDUCTEUR
1 transducteur OK
1 transducteur non-OK
2 transducteurs OK
1 transducteur OK
1 transducteur non-OK
2 transducteurs non-OK

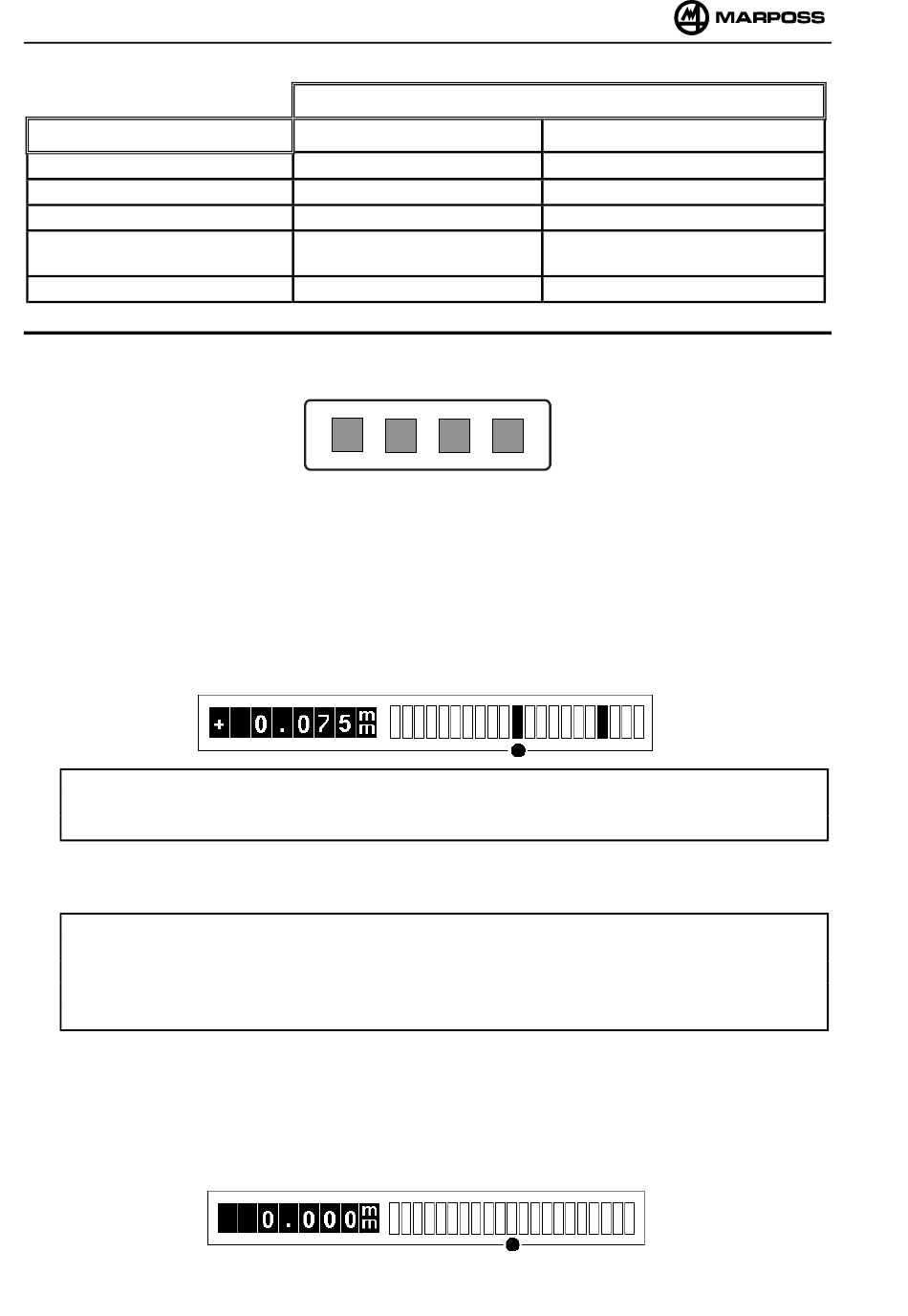

3.6 Etalonnage

Pour procéder à l'étalonnage, suivre les instructions en utilisant le clavier du Quick Read:
1. Si un seul capteur est raccordé au Quick Read :
A) Taper la touche SETUP pendant deux secondes
• le message "SET UP 1" apparaît sur l'écran numérique pendant deux secondes
• la led du zéro devient jaune
• effacement des seuils de tolérance
• l'écran numérique affiche la valeur concernant la position du palpeur par rapport à sa
position optimale d'étalonnage. Cette valeur est même visualisée sur l'écran
analogique par une led jaune.
MISE EN GARDE
En tapant la touche SETUP à nouveau, on peut retourner en mesure sans effectuer
l'étalonnage.
B) Porter le palpeur près de la position optimale d'étalonnage par une action manuelle sur
le capteur de mesure (la valeur sur l'écran doit s'approcher de zéro).
MISE EN GARDE
•
Si la valeur visualisée sur l'écran est plus élevée que la valeur du seuil échelle
programmée, la led de zéro est jaune clignotant.
•
Si PreTRAV est désactivé et si la position du palpeur est hors du champ de travail, le
message "OVER RNG" apparaît sur l'écran et l'écran numérique s'éteint.
C) Lorsque la valeur sur l'écran est proche de zéro, taper la touche ZERO:
• l'écran numérique clignote et l'écrite "ZEROED" apparaît pendant 2 secondes.
L'opération d'étalonnage est terminée; le système retourne automatiquement en mode
mesure en visualisant la valeur "0.000" ou ''0.0000''sur l'écran selon que la résolution a été
programmée avec valeur ''basse'' ou ''haute'' respectivement.
Quick Quick
Quick Quick read M
96
NOMBRE DE TRANSDUCTEURS RACCORDES
1 transducteur
OVER RNG
Valeur de mesure
-
-
-
ESC PROG SETUP ZERO
_
+
DYN ENTER
2 transducteurs
-
-
OVER RNG
P.O.R. (Partial Over Range)
Valeur de mesure
