Si le format des données ASCII est sélectionné pour la transmission série à un P.C., les
paramètres de transmission peuvent être choisis entre les valeurs suivantes:
BAUD = 1200; 2400; 4800; 9600
PARITY = e, 7, 1 / o, 7, 1 / e, 8, 1 / o, 8, 1 / n, 8, 1
STR.END = cr / cr + lf
Si le format des données QRbin. est sélectionné, les paramètres de transmission sont prédéfinis
et pas modifiables (BAUD=9600; PARITY=e, 8, 1).
A la page 159 on décrit le protocole ASCII.
Pour la description du protocole binaire, veuillez vous adresser à votre agence MARPOSS.

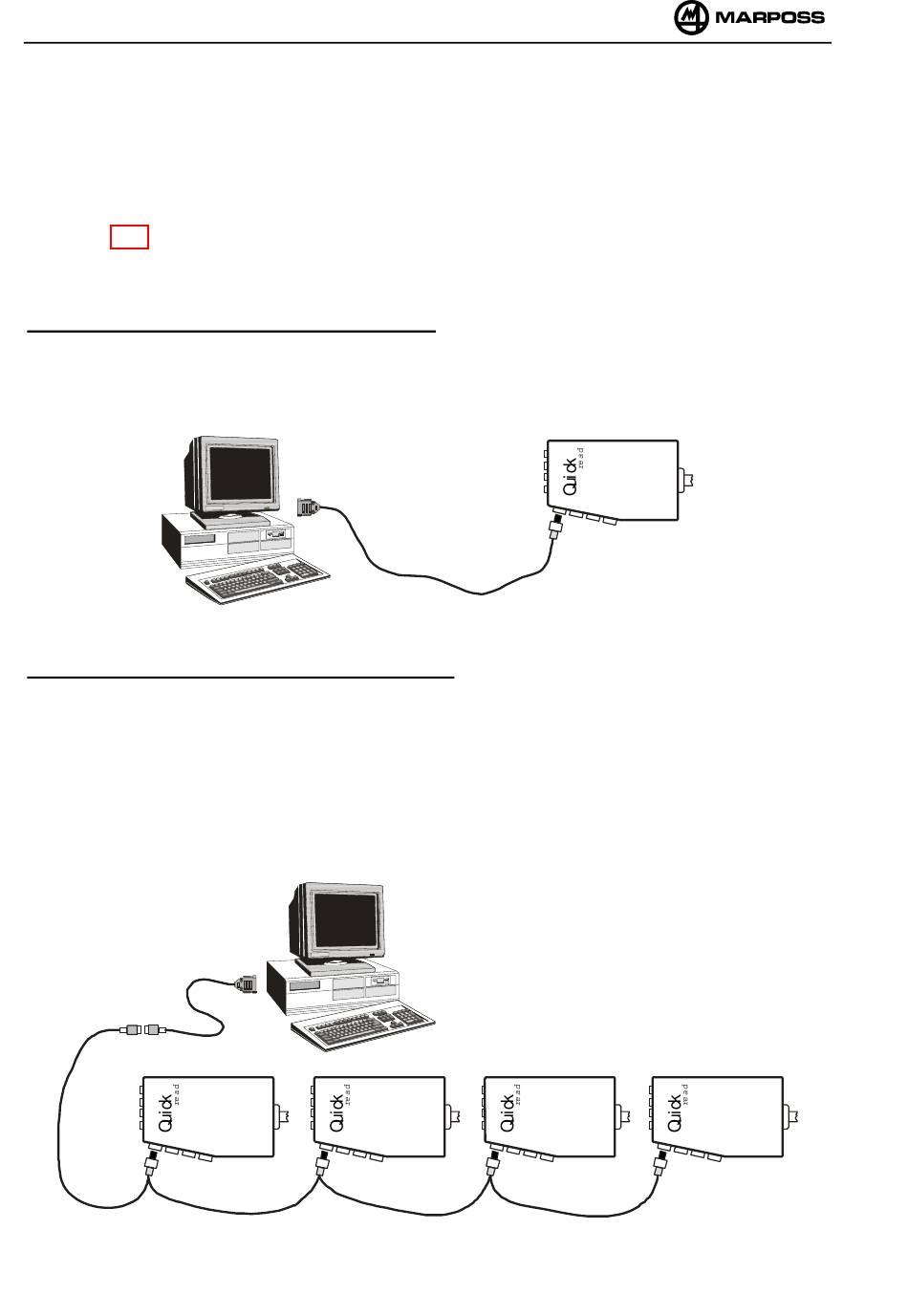

INSTALLATION POUR UN SEUL QUICK READ
Il est possible d'installer un Quick Read à chaque porte série du P.C., de l'appareil d'acquisition
des données, de l'imprimante statistique ou de l'interface BCD. L'installation se fait par le câble
G code 6739696157 avec le connecteur Cannon à 9 broches.
INSTALLATION POUR PLUS D'UN QUICK READ
Il est possible d'installer en mode série jusqu'à 4 Quick Read maximum à chaque porte série du
P.C., à l'appareil d'acquisition des données ou à l'interface BCD. Chaque Quick Read doit être
programmé avec un nombre différent d'identification (variable SYST.ID).
Le câble à chaîne F pour le branchement série des Quick Read est disponible en deux
différentes longueurs: 30 cm code 6739696130 et 60 cm code 6739696131.
Le câble série qui doit être branché à l'ordinateur, à l'appareil d'acquisition des données ou à
l'interface BCD est disponible avec un connecteur Cannon à 9 broches code 6735957001 (E1)
ou 25 broches code 6735916001 (E2).
E1 / E2
F
Quick Quick
Quick Quick read M
