Caractéristiques techniques
Le Quick Read est une unité électronique de visualisation numérique et analogique pour
une mesure exécutée avec un ou deux capteurs de mesure pourvus d'un transducteur
HBT (half-bridge).
En se référant à la Figure 1, les éléments principaux sont:
1. Connecteur pour la liaison série du RS232 à un P.C., imprimantes statistiques, appareils
de collecte des données, automate ou boite à bouton externe pour étalonnage.
2./3. Connecteurs d'entrée/sortie alimentation; ces connecteurs reçoivent le câble de
l'alimentation ou câble jumper utilisés pour alimenter un autre Quick Read lors de la
composition de plusieurs modules (voir paragraphe 3.1 à la page 87).
4. Connecteur pour capteur de mesure. Le câble se termine avec un connecteur Lumberg
KV60 DIN45322 auquel se raccorde directement un capteur de mesure à transducteur
HBT ou le câble en Y à deux canaux pour le raccordement de deux capteurs de mesure
(voir paragraphe 3.4, « Branchement du capteur de mesure » à la page 95).
5.
Clavier de programmation; il comprend quatre touches de fonction pour permettre la
programmation, l'exécution des cycles dynamiques, la visualisation du signal du
transducteur et l'étalonnage.
6.
Articulation qui permet une rotation de 100° de l'écran, ce qui permet à l'utilisateur une
lecture optimale.
7. Tourillon par la connexion à la base de support.
8. Ecran:
8a) écran numérique
8b) écran analogique

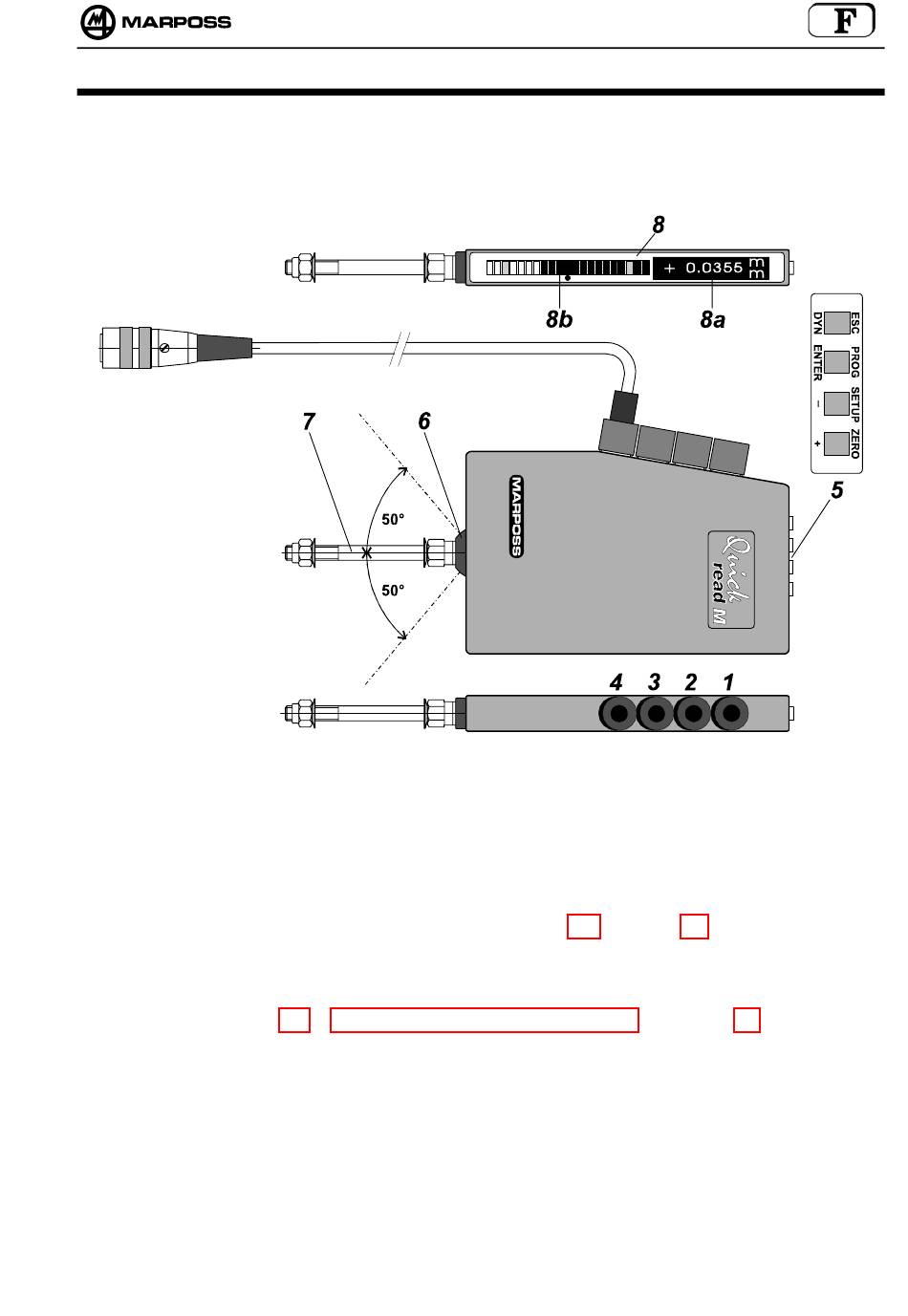

Figure 1. Quick Read
Chapitre 2. Caractéristiques techniques 85
