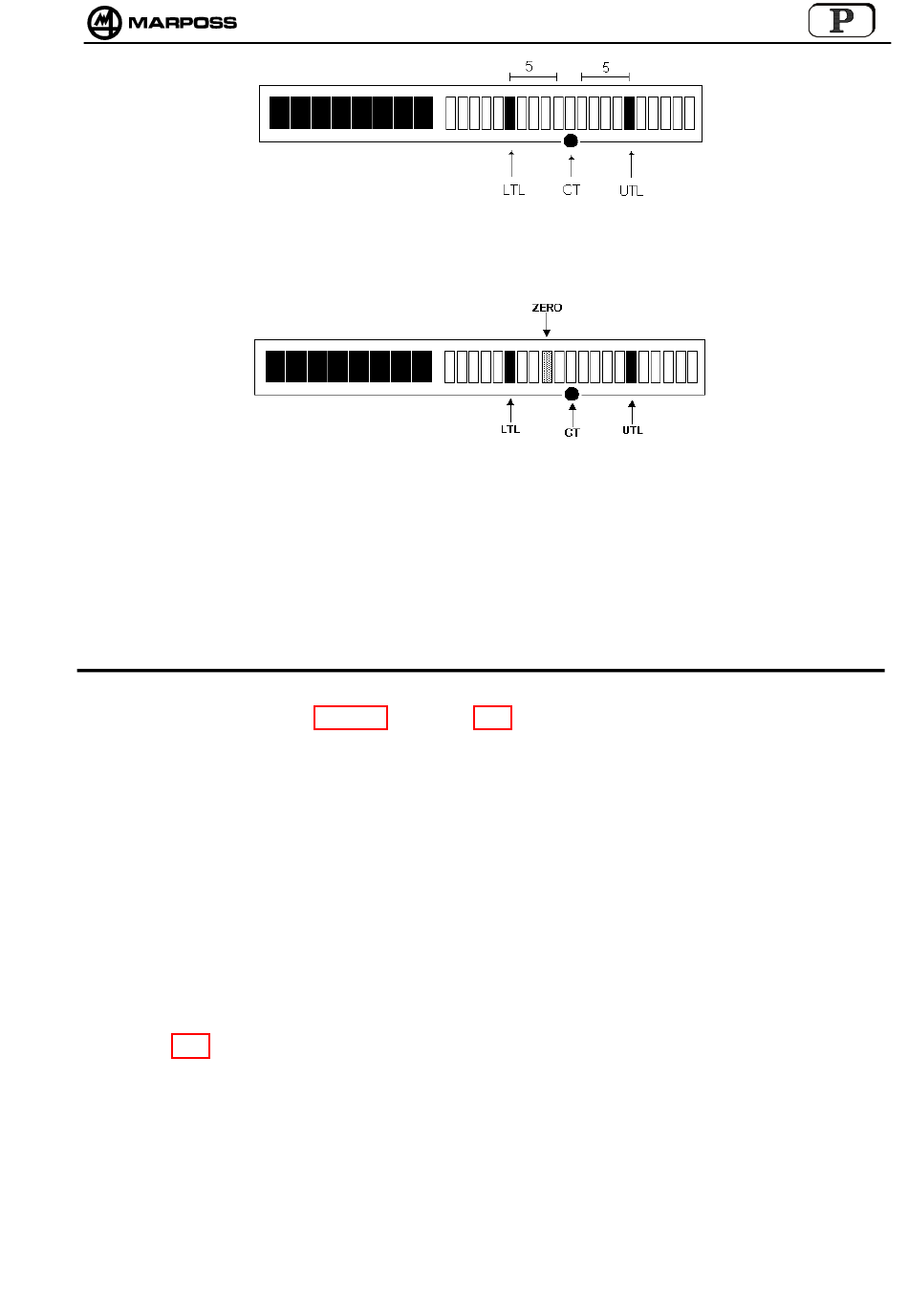

Exemplo:
• LIMITE SUPERIOR DE TOLERÂNCIA = + 0,045 mm
• LIMITE INFERIOR DE TOLERÂNCIA = - 0,015 mm
onde:
LTL : é o led que identifica o limite inferior de tolerância = - 0,015 mm
UTL: é o led que identifica o limite superior de tolerância = + 0,045 mm
ZERO: é o led que identifica o valor de zero
CT: é o led que identifica o centro de tolerância = + 0,015 mm
Se os valores de limite das tolerâncias são simétricos com relação ao zero, o led central
(ZERO) indica o centro da tolerância.
3.10 Saída serial RS232
Através do conector 1 (veja Figura 1 na página 137) é possível transmitir dados no modo serial.
Para tal finalidade o Quick Read utiliza dois tipos de protocolo (Standard OPTO-RS232 e
QRbin) para a transmissão dos dados respectivamente no formato ASCII ou binário (variável
COM.MODE).
O primeiro pode ser enviado a um PC, impressora de estatística, aparelho de coleta de dados e
PLC; o segundo a um PC, PLC ou a uma interface para a transformação dos dados em formato
BCD.
Se o formato de dados ASCII estiver selecionado para a transmissão serial a um P.C., os
parâmetros de transmissão podem ser selecionados entre os valores seguintes:
BAUD = 1200; 2400; 4800; 9600
PARITY = e, 7, 1 / o, 7, 1 / e, 8, 1 / o, 8, 1 / n, 8, 1
STR.END = cr / cr + lf
Se o formato de dados QRbin. estiver selecionado, os parâmetros de transmissão são pré-
definidos e não modificáveis (BAUD=9600; PARITY=e, 8, 1).
Na página 159 você pode encontrar a descrição do protocolo ASCII.
Para obter a descrição do protocolo binário entre em contacto com a MARPOSS.
Capítulo 3. Instalação 153
