3.9 Echelle analogique = auto

Avec la programmation de la variable SCALE=auto, le système doit calculer automatiquement
l'étendue de l'échelle analogique en fonction des valeurs programmées des seuils de tolérance.
REMARQUE
Si l'on programme SCALE=auto, la différence entre les seuils de tolérance doit être:
> 9 µm si la résolution digitale sélectionnée pour l'écran est basse (M.RESOL = low)
> 1 µm si la résolution digitale sélectionnée pour l'écran est haute (M.RESOL = high)
La sélection SCALE=auto implique que le centre de tolérance soit toujours positionné sur le led
central de l'écran numérique et que les limites de tolérances soient positionnées respectivement
à droite et à gauche par rapport au centre de tolérance, quelquesoit l'étendue de tolérance, de
type unilatéral (exemple: 0 / + 0,015 mm) ou bien bilatéral (exemple: – 0,010 / + 0,005 mm).

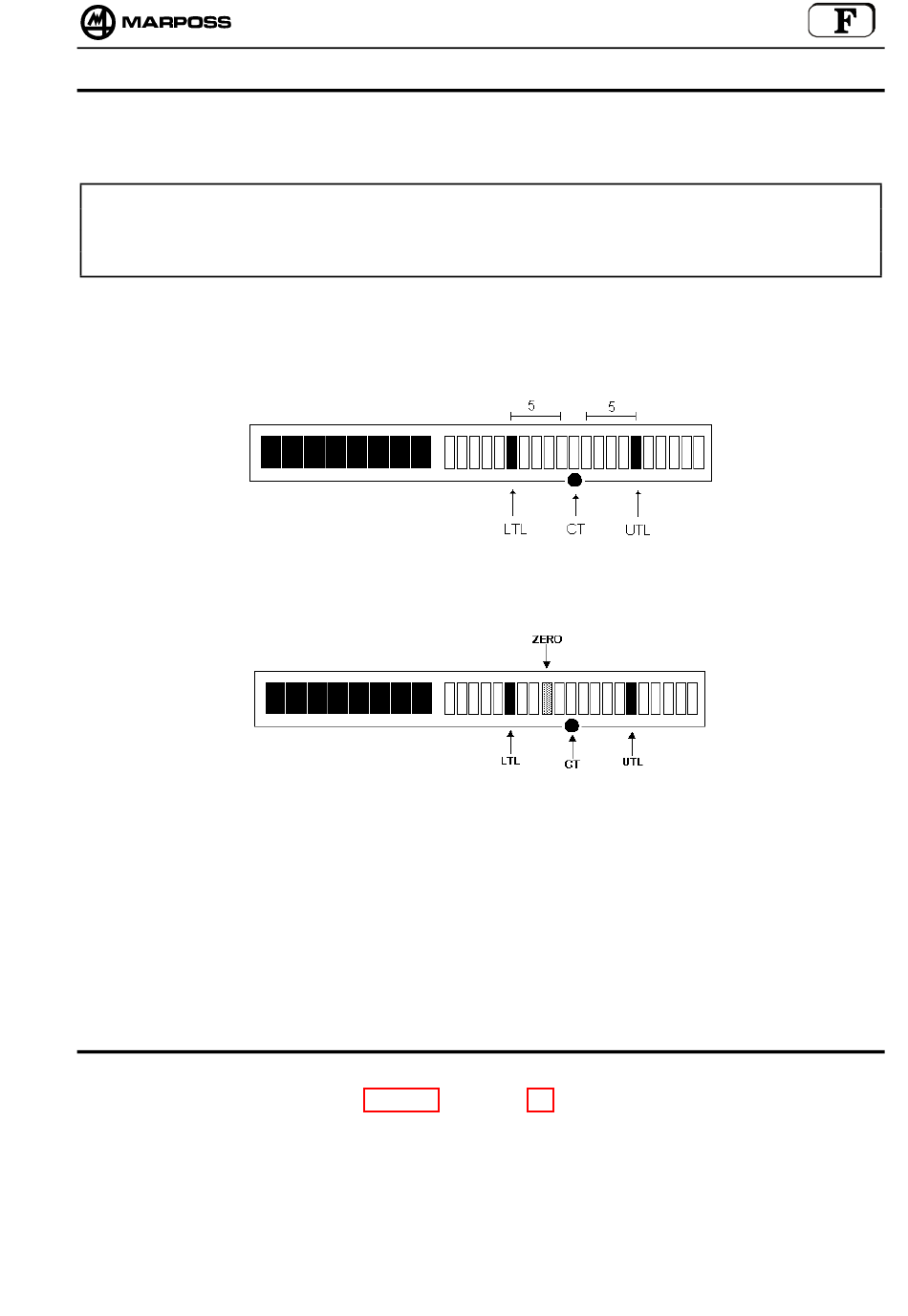

Ex.:
• SEUIL SUPERIEUR TOLERANCE = + 0,045 mm
• SEUIL INFERIEUR TOLERANCE = - 0,015 mm
Où:
LTL : est la led qui identifie la limite inférieure de tolérance = - 0,015 mm
UTL: est la led qui identifie la limite supérieure de tolérance = + 0,045 mm
ZERO: est la led qui identifie la valeur zéro
CT: est la led qui identifie le centre de tolérance = + 0,015 mm
Si les valeurs des limites de tolérance sont symétriques par rapport au zéro, la led ZERO
correspond à la led du centre de tolérance.
3.10 Sortie série RS232
Au traverse du connecteur 1 (voir Figure 1 à la page 85), les données peuvent être transmises
en mode série. A cette fin le Quick Read utilise deux types de protocole (Standard OPTO-
RS232 et QRbin) que transmettent les données respectivement en format ASCII et binaire
(variable COM.MODE).
Les données en format ASCII peuvent être envoyées à un P.C., à des imprimantes statistiques,
appareils de collecte des données ou automates, tandis que celles en format binaire sont
transmises à un P.C., à des appareils de collecte des données, automates ou à des interfaces
en vue d'une conversion en format BCD.
