3.4 Branchement du capteur de mesure

Sur cette version du Quick Read il est possible de brancher un ou deux capteurs de mesure.
Raccordement d'un capteur de mesure: le capteur est normalement raccordé directement au
connecteur Lumberg du Quick Read.
Raccordement de deux capteurs de mesure: les capteurs sont raccordés au connecteur
Lumberg du quick Read au moyen du cordon en Y référence 6735532001 (voir photo suivante).
Il est nécessaire que les deux capteurs aient la même plage de mesure car la variable
correspondante en phase de programmation M. RANGE est unique et définie pour des champs
prédéterminés. Des capteurs de mesure avec des champs de mesure différents peuvent avoir
des sensibilités spécifiques différentes qui affecteront le résultat de la mesure.
REMARQUE
Il est possible de raccorder un seul capteur au Quick Read même si l'on utilise le
cordon en Y. Dans ce cas, le capteur doit être branché sur le connecteur 1 (CH.1) car le
canal 1 est celui que la colonne utilise par défaut quand un seul capteur y est raccordé.
La variable PROBE du menu de programmation permet de programmer le nombre de capteurs
devant être branchés sur le Quick Read. On doit choisir Probe1 ou probe 1&2 selon que l'on a à
brancher un ou deux capteurs.
3.5 Limitation de la précourse du capteur de mesure
Cette fonction, lorsqu'elle est programmée, permet de vérifier le bon fonctionnement du
transducteur. Les variables PreTRAV1 et PreTRAV2, programmables dans une plage de -0,040
à -5,000 mm, permettent de limiter la valeur de pré course du transducteur.
Si un seul capteur est branché (PROBE = Probe 1), dans le menu de programmation n'apparaît
que la variable PreTRAV1 ; si les deux capteurs sont branchés (PROBE = Probe1&2), les deux
variables PreTRAV1 et PreTRAV2 apparaissent.
La programmation d'une limite de précourse permet au transducteur, selon le type d'application,
d'apparaître hors champ (OVER RNG est visualisé sur le display).
Si on venait à visualiser une valeur de mesure par exemple proche de zéro en situation
de pièce non en contact avec le capteur de mesure (palpeur relâché complètement) au
lieu de visualiser OVER RNG, le transducteur pourrait alors être endommagé.
Le tableau suivant présente ce qui est visualisé sur le display quand la fonction est active, en
fonction du nombre de transducteurs raccordés.

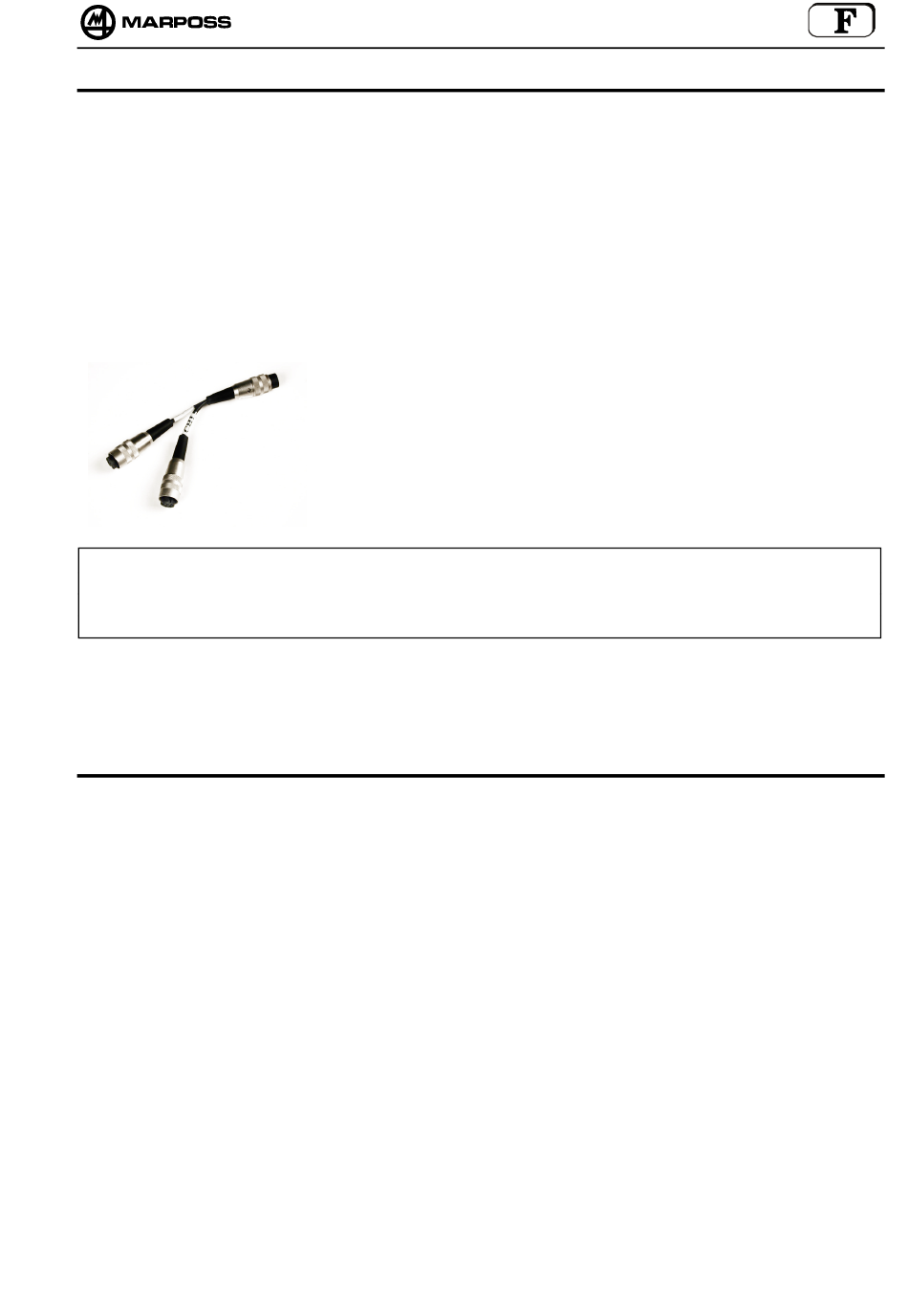

Câble en Y
Les deux canaux sont clairement identifiés sur le câble par
deux étiquettes CH.1 et CH.2
