FRANÇAIS
Une fois que la programmation est terminée, il est possible de retourner en mode mesure en
appuyant sur la touche ESC.
Lorsque l'on sort de la programmation, le message "done" apparaît pendant quelques secondes
sur l'écran numérique afin de confirmer l'éventuelle modification des données programmées, et
ensuite le système visualise automatiquement la valeur de la mesure.
REMARQUE
• Si pendant la programmation, les valeurs des variables PROBE, M.UNIT, M.RANGE, SET
N.VA, M.RESOL, MASTER, K sont modifiées, le système demande un autre étalonnage. A la
fin de la programmation, le message "NOT CAL." (pas étalonné) apparaît sur l'écran
numérique.
• Même lorsqu'un nouvel étalonnage est requis, il est toujours possible de passer en mode
programmation à l'aide de la touche PROG / ENTER, et d'effectuer d'autres modifications sur
les données avant de procéder à l'étalonnage.
• En sélectionnant la modalité "off" concernant l'écran, la visualisation numérique de la mesure
disparaît. L'utilisateur peut y accéder à nouveau pendant quelques secondes dans la phase
de mesure en tapant la touche ESC.
• Le nombre d'identification de l'unité est significatif seulement en cas de branchement du
Quick Read à un P.C. ou à un appareil d'acquisition des données. Pour brancher plus d'une
unité, il est nécessaire de programmer un nombre d'identification différent pour chaque unité.
• Si le format des données QRbin. est sélectionné pour la transmission série à un P.C., les
paramètres de transmission sont prédéfinis et pas modifiables (BAUD=9600; PARITY=e, 8,
1).
3.3 Résolution de l'écran
La résolution digitale de l'écran peut être 0,1 micron (.00001'') ou 1 micron (.00005'') pour des
plages de mesure jusqu'à ±1 mm (.04''). 1 micron (.00005'') est pour des plages de mesure de ±
2,5 mm (.10'') et ± 5 mm (.20'').
•
Si M.RANGE = ± 0,250 / ± 0,500 / ± 1,000 mm (± .010'' / ± .020'' / ± .040'') et SET N.VA =
0, la résolution peut être 0,1 ou 1 micron. La variable M.RESOL est visualisée dans le
menu principal et peut être programmée (bas=1 micron, élevé=0,1 micron).
•
Si M.RANGE = ± 0,250 / ± 0,500 / ± 1,000 mm (± .010'' / ± .020'' / ± .040'') et SET N.VA #
0, la résolution est 1 micron.
• Si M.RANGE = ± 2,500 / ± 5,000 mm (± .100'' / ± .200''), la résolution est 1 micron même si
SET N.VA = 0.
REMARQUE
La valeur des variables UpperTOL, LowerTOL, MASTER et PreTRAV. est programmée
avec une résolution de 0,1 ou 1 micron selon la résolution de l'écran.

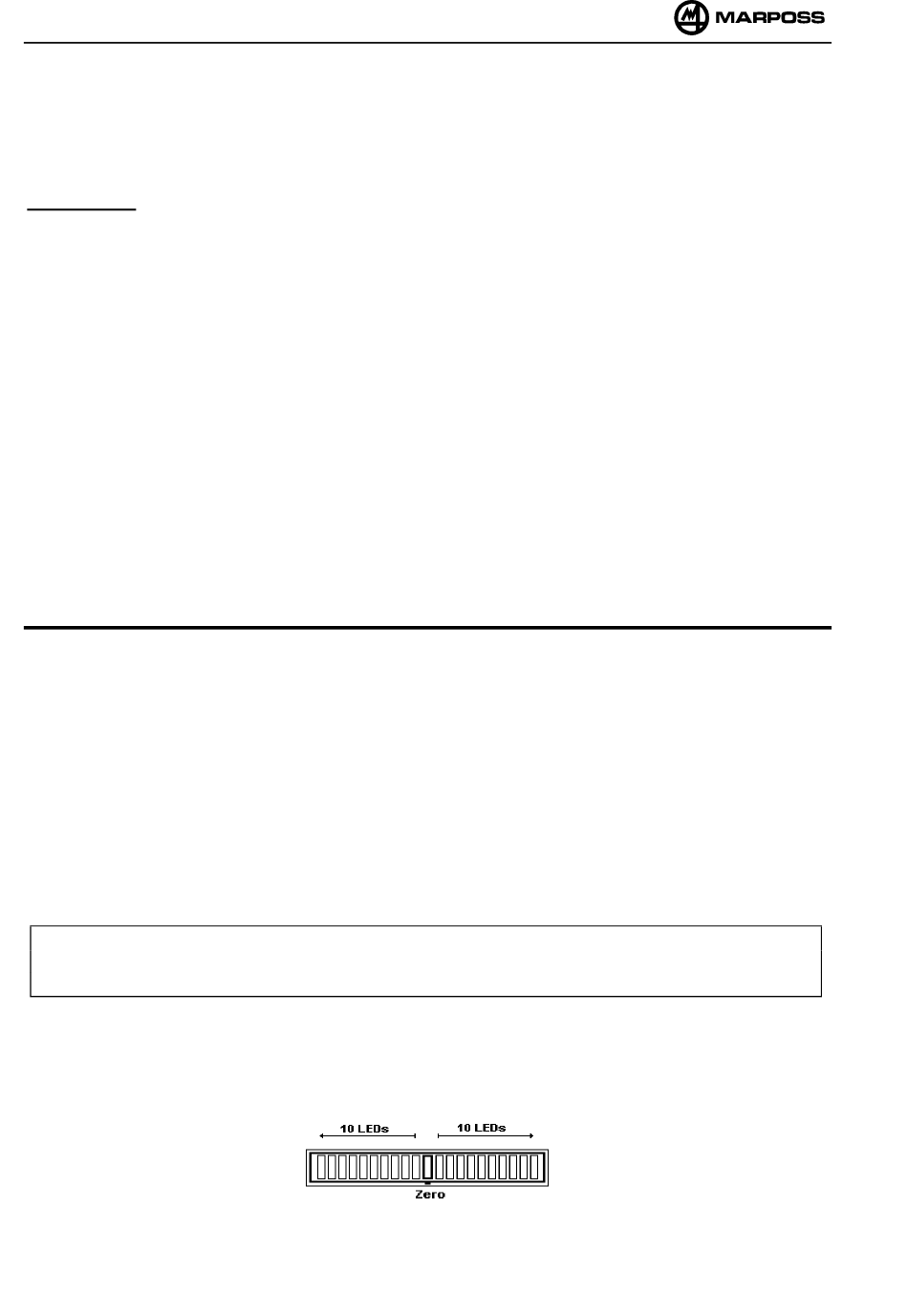

La résolution de l'écran analogique dépend de la valeur du seuil de l'échelle, définie à l'aide de
la variable SCALE en phase de programmation.
La résolution analogique est donc déterminée par la formule suivante:
Etant donné que la valeur minimum programmable pour le seuil échelle est de 10 micron, on
obtient la valeur minimum de résolution analogique de 1 micron.
Quick Quick
Quick Quick read M
94
résolution analogique = seuil échelle : 10
