2.
Características técnicas
O Quick Read é um amplificador eletrônico com visualização digital e analógica de
medida gerada por um ou dois sensores de medição com transdutor HBT.
Tomando como referência a Figura 1, os elementos principais são:
1. Conector da porta serial RS232 para conexão a P.C., impressora de estatística, aparelho
de coleta de dados, PLC ou comando externo para zeramento.
2./3. Conector de entrada/saída de alimentação; nestes conectores podem ser inseridos
indistintamente tanto o cabo de alimentação como o cabo de jumper para a alimentação
de um Quick Read suplementar, no caso de uma composição com mais de uma unidade
(vide parágrafo 3.1 "Alimentação" na pág 139).
4. Conector para sensor de medição. Cabo com um conector Lumberg KV60 - DIN45322
no qual é ligado um sensor de medição com transdutor HBT ou pode ser ligado o cabo Y
para a ligação de dois sensores de medição (veja parágrafo 3.4 "Ligação do sensor de
medição" na pág 147).
5.
Teclado de programação, dotado de quatro teclas funcionais para permitir a
programação, a execução do ciclo de medição dinâmica, a visualização do sinal do
transdutor e o zeramento.
6.
Conexão que possibilita uma rotação de 100° do display, garantindo uma otimização da
leitura.
7. Eixo para fixação à base do suporte.
8. Display:
8a) display digital
8b) display analógico

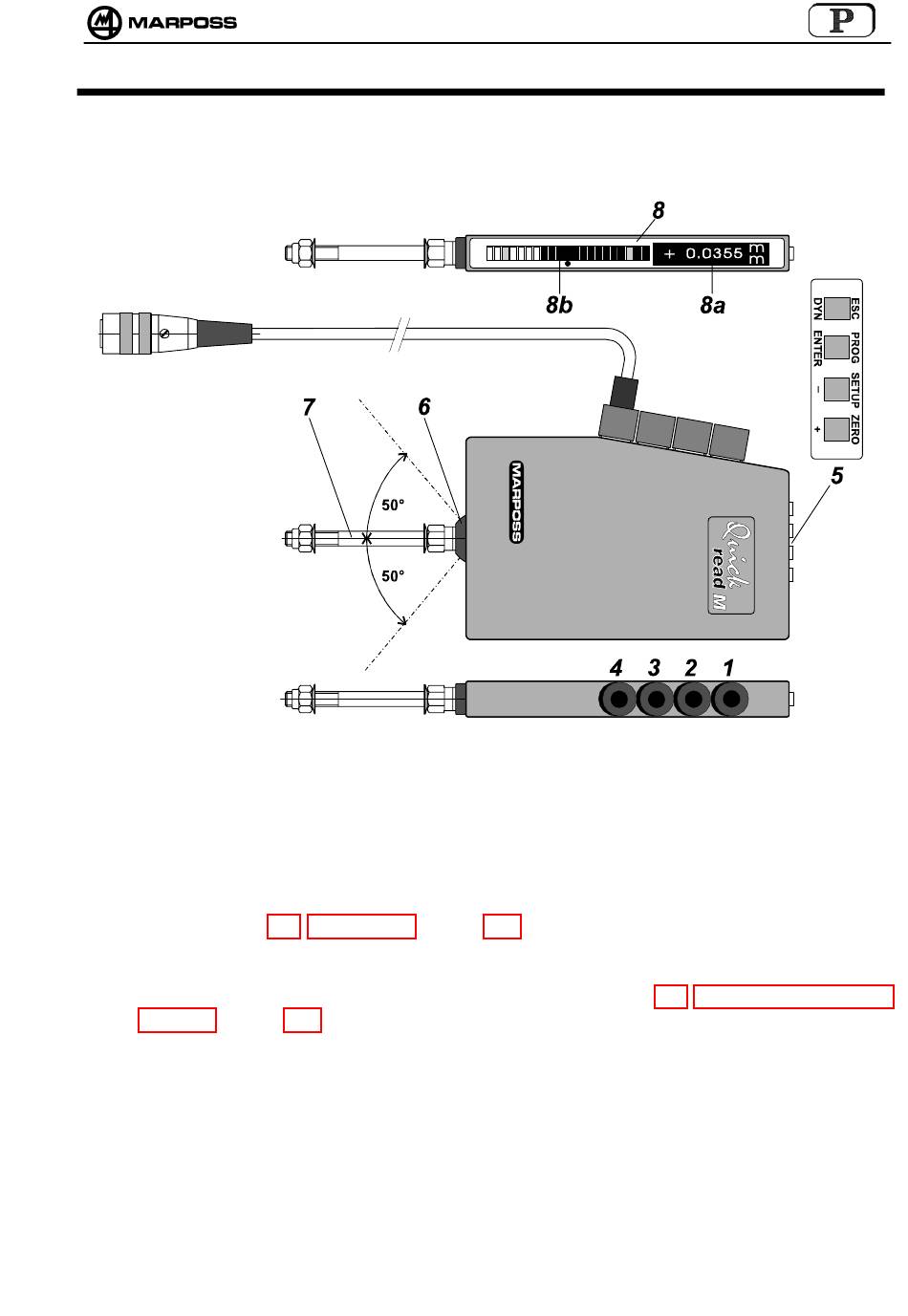

Figura 1. Quick Read
