3.4 Collegamento del sensore di misura

A questa versione di Quick Read possono essere collegati uno o due sensori di misura.
Collegamento di un sensore di misura: il sensore di misura viene normalmente collegato
direttamente al connettore Lumberg del Quick Read.
Collegamento di due sensori di misura: i sensori di misura vengono collegati al connettore
Lumberg del Quick Read tramite il cavo a Y codice 6735532001 (vedere foto seguente). E'
necessario che entrambi i sensori abbiano lo stesso campo di misura in quanto la variabile di
programmazione M. RANGE è unica per entrambi e definita per campi prefissati. Sensori di
misura con campi di misura diversi possono avere sensibilità specifiche diverse che inficiano il
risultato della misura.
NOTA
E' possibile collegare al Quick Read un solo sensore di misura anche usando il cavo a
Y. In questo caso il sensore deve essere collegato al connettore 1 (CH.1) perché il
canale 1 è quello utilizzato di default dall'apparecchio quando un solo sensore di
misura vi è collegato.
La variabile PROBE del menù di programmazione consente di programmare il numero di
sensori di misura da collegare al Quick Read. Scegliere Probe1 o Probe1&2 a seconda che un
solo strumento o due debbano essere collegati.

3.5 Limitazione della precorsa del sensore di misura

Questa funzione, se programmata, consente di verificare l'efficienza del trasduttore. Le variabili
PreTRAV1 e PreTRAV2, programmabili nel campo da – 0,040 a – 5,000 mm, permettono di
limitare il valore di precorsa del trasduttore.
Se un solo strumento è collegato (PROBE = Probe1), nel menù di programmazione appare solo
la variabile PreTRAV1; se due strumenti sono collegati (PROBE = Probe1&2), appaiono
entrambe le variabili PreTRAV1 e PreTRAV2.
Usando questa funzione il trasduttore risulta in over range (OVER RNG è visualizzato sul
display) quando non è in misura (cioè quando la posizione del trasduttore è in corrispondenza di
un valore maggiore di quello di precorsa programmato).
Qualora, con pezzo non a contatto con i sensori di misura (tastatori rilasciati
completamente), venga visualizzato un valore di misura (tipicamente vicino allo zero)
anziché OVER RNG, è possibile che il trasduttore sia danneggiato.
La tabella seguente mostra cosa viene visualizzato sul display quando la funzione è attiva, in
funzione del numero di trasduttori collegati.

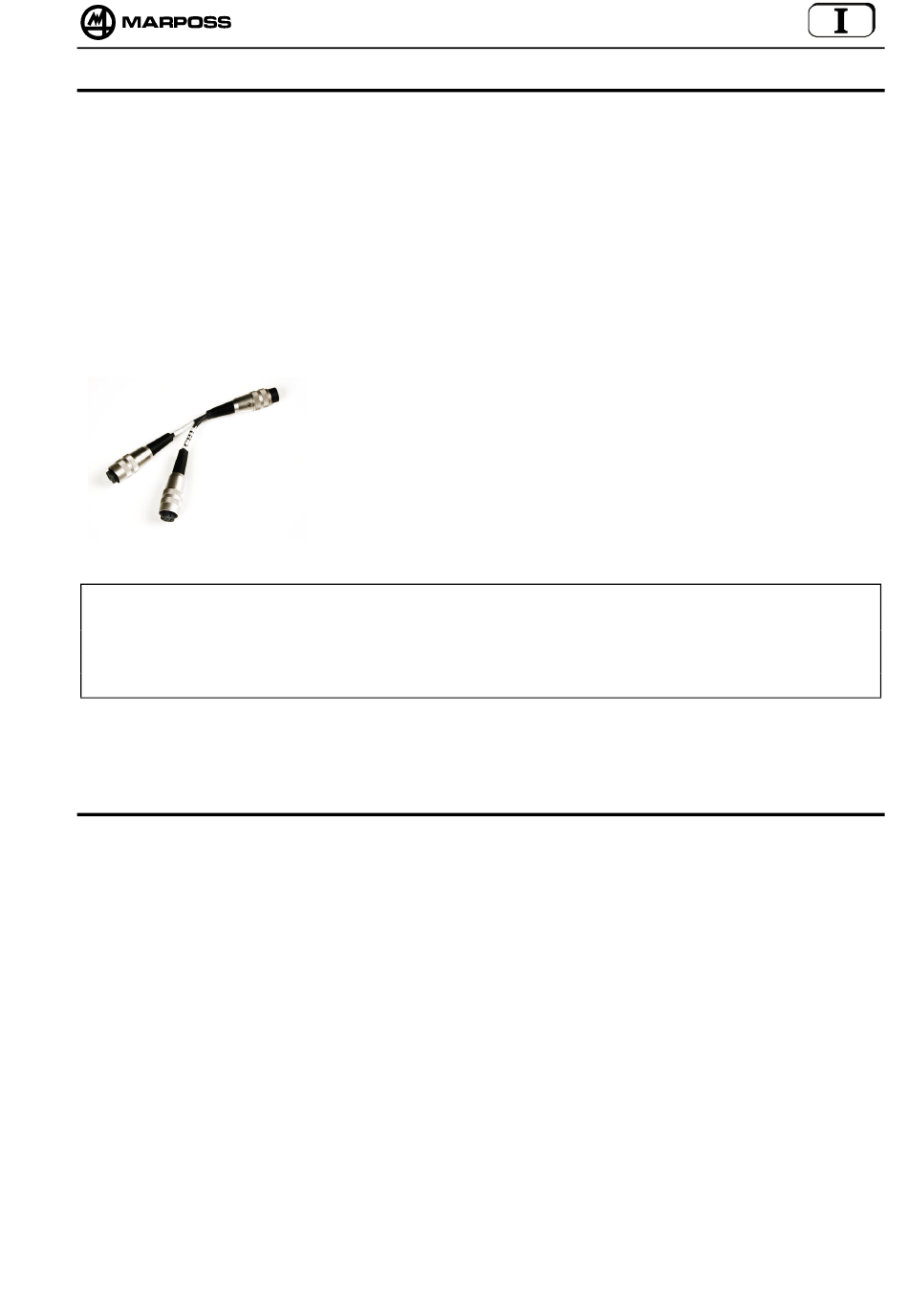

Cavo a Y.
I due canali sono chiaramente identificati sul cavo mediante le
targhette CH.1 e CH.2.
Capitolo 3. Installazione 17
