3.9 Analogskala = auto

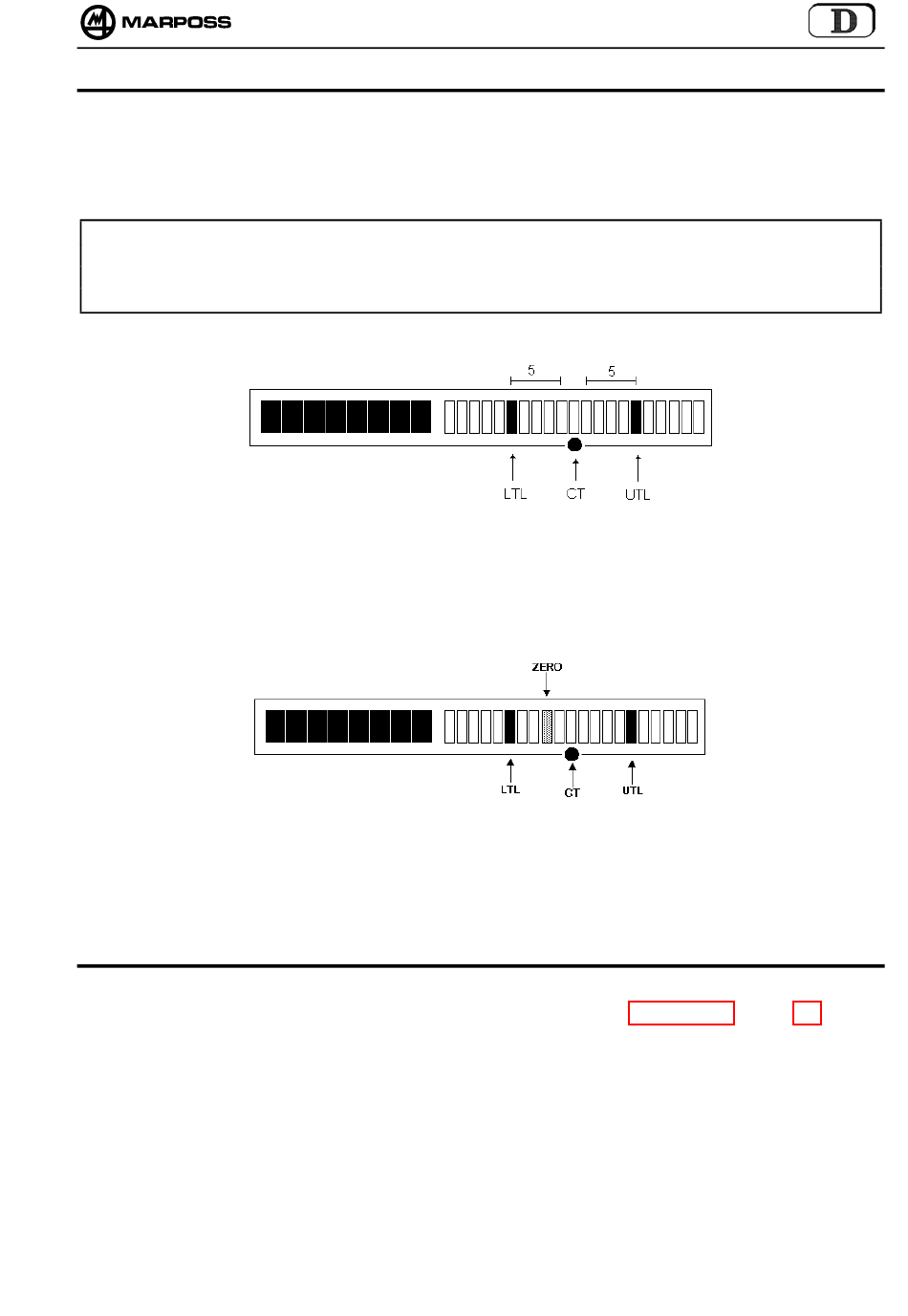

Setzt man SCALE=auto, werden die Toleranzgrenzen jeweils im 5. LED von der Mitte aus
dargestellt. Das Toleranzzentrum entspricht dem mittleren LED und das System errechnet
entsprechend den programmierten Toleranzgrenzen die Auflösung der Analoganzeige.
HINWEIS
Die obere Toleranzgrenze minus der unteren Toleranzgrenze muß bei SCALE = auto
- und einer Auflösung der Digitalanzeige = low (M.RESOL = low) größer 9 µm sein
- und einer Auflösung der Digitalanzeige = high (M.RESOL = high) größer 1 µm sein
Sind die Toleranzgrenzen symmetrisch, so stellt das mittlere LED den Messwert 0 dar.
Sind die Toleranzgrenzen nicht symmetrisch, so wird der Messwert 0 außermittig dargestellt.
Z.B.:
• OBERE TOLERANZGRENZE = + 0,045 mm
• UNTERE TOLERANZGRENZE = - 0,015 mm
Dabei ist:
LTL : LED für die untere Toleranzgrenze = - 0,015 mm
UTL: LED für die obere Toleranzgrenze = + 0,045 mm
ZERO: LED für den Nullungswert
CT: LED für das Toleranzzentrum = + 0,015 mm

3.10 RS232 - Ausgang

Die serielle Übertragung der Daten erfolgt über den Ausgang 1 (Abbildung 1, Seite 59). Quick
Read verfügt über zwei unterschiedliche Protokolle (Variable COM.MODE):
•
Standard OPTO-RS232 für die Übertragung mit ASCII-Zeichen an PC, Statistik Drucker,
Datenspeicher, Maschinen-SPS.
•
Qrbin für die Übertragung mit Binär-Zeichen an PC, Maschinen-SPS oder BCD-Modul.
Wird das Datenformat ASCII für die Übertragung an ein PC gewählt, sind die
Übertragungsparameter unter den folgenden zu wählen:
BAUD = 1200; 2400; 4800; 9600
PARITY = e, 7, 1 / o, 7, 1 / e, 8, 1 / o, 8, 1 / n, 8, 1
STR.END = cr / cr + lf
Wird das Datenformat QRbin. gewählt, sind die Übertragungsparameter fest (BAUD=9600;
PARITY=e, 8, 1) und nicht modifizierbar.
Kapitel 3. Installation 75
