Technische Merkmale

Quick Read ist ein kompaktes elektronisches Anzeigegerät für Messmittel mit einem oder
zwei Halbbrückenmesswertaufnehmern. Der Messwert wird Analog- und Digital
dargestellt.
1. RS232-Ausgang für den seriellen Anschluss an PC, Datenspeicher, Statistikdrucker,
Maschinen-SPS oder Drucktaste zum externen Nullabgleich.
2./3. Netzstecker (Ein-/Ausgang) für Netzkabel oder Netz-Verbindungskabel zur Versorgung
weiterer Quick Read Einheiten im Falle eines modularen Systemaufbaus (siehe Abschnitt
3.1, "Netzversorgung" Seite 61).
4. Anschluss für Messwertaufnehmer . An diesem Anschluss befindet sich ein Kabel mit
Lumberg KV60 - DIN45322 Kupplung zum direkten Anschluss eines Messwertauf-
nehmers. Zum Anschluss von 2 Messwertaufnehmern wird hier das zusätzliche Y- Kabel
angeschlossen. (siehe 3.4 "Anschluss der / des Messwertaufnehmer(s)", Seite 69).
5.
Programmiertastatur;
Tastersignalanzeige, Nullabgleich und für den Aufruf dynamischer Messungen.
6. Messtastergelenk; ermöglicht eine Drehung der Anzeige um 100° und damit eine
Einstellung des Ablesewinkels.
7.
Befestigung mit Grundgestell.
8.
Anzeige:
8a) Digitalanzeige
8b) Analoganzeige

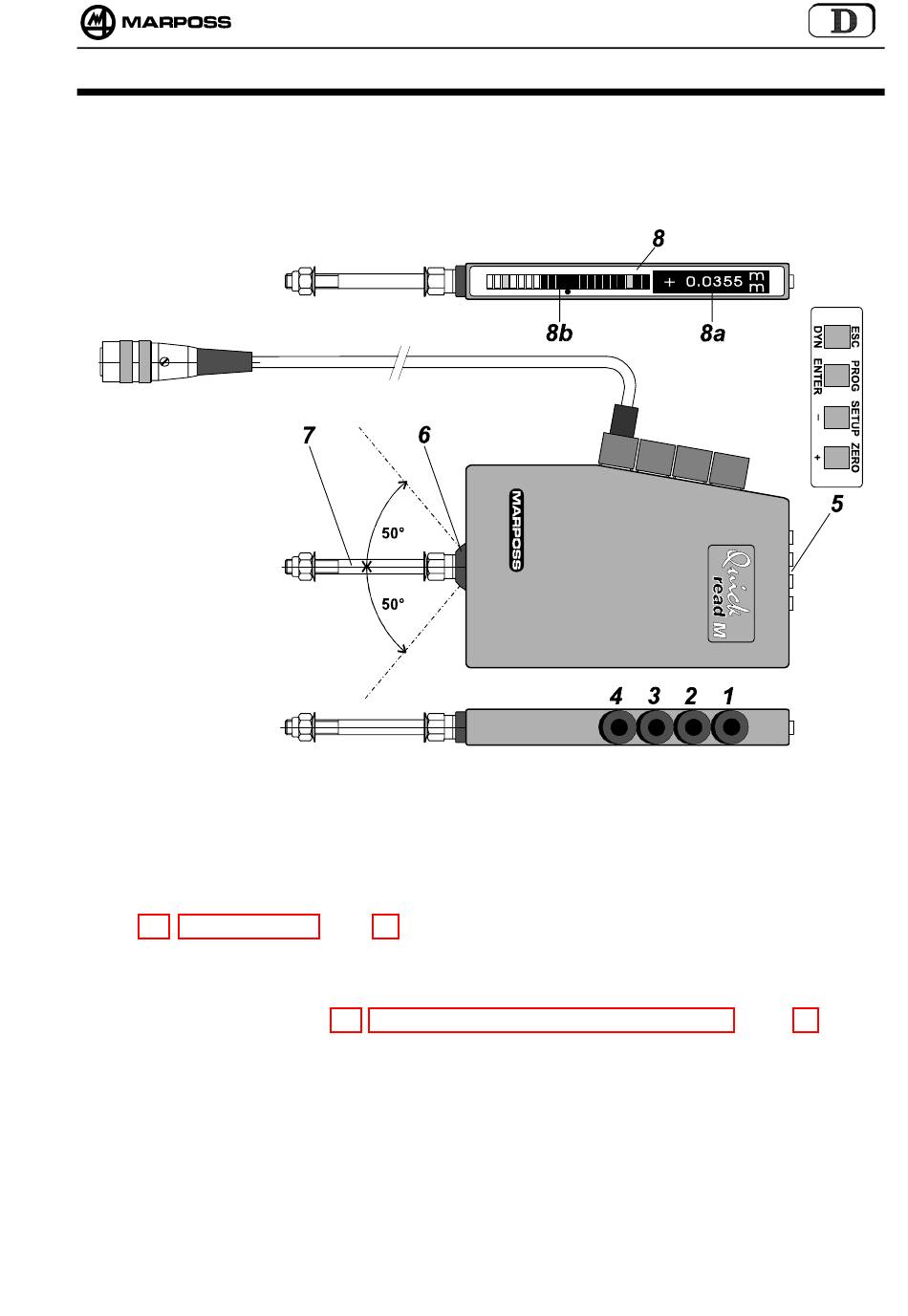

Abbildung 1. Quick Read
verfügt über 4 Funktionstasten für
Kapitel 2. Technische Merkmale
Programmierung,
