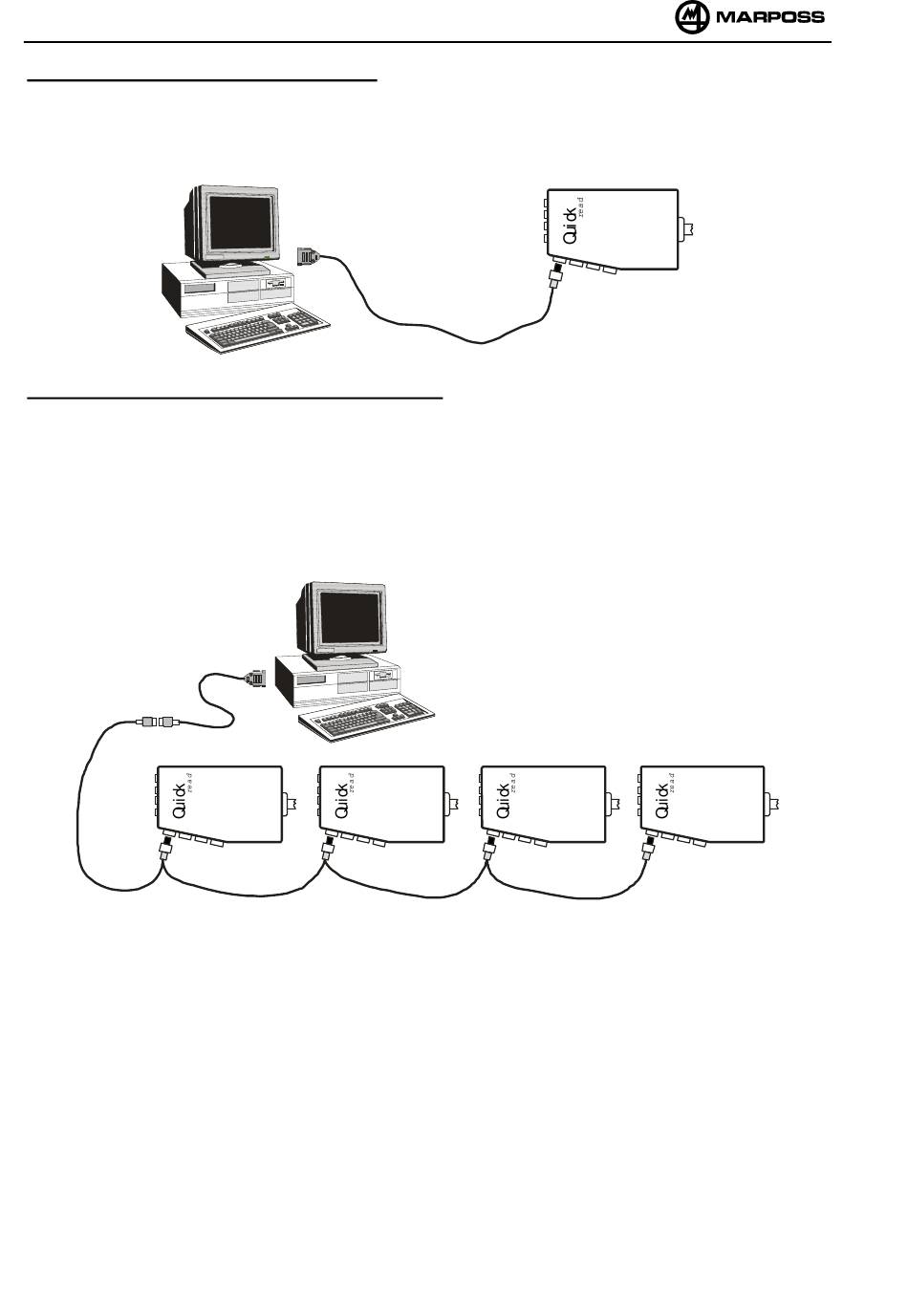

CONEXÃO DE UM ÚNICO QUICK READ
É possível conectar um Quick Read a qualquer porta serial disponível no PC, no aparelho de
coleta de dados, na impressora de estatística ou na interface BCD.
A conexão é possível através do cabo G código 6739696157 com conector Cannon de 9 pinos.
CONEXÃO DE MAIS DO QUE UM QUICK READ
É possível conectar até no máximo 4 Quick Read em série a qualquer porta serial presente no
PC, no aparelho de coleta de dados ou na interface BCD. Cada Quick Read deve ser
programado com um número diferente de identificação (variável SYST.ID).
O cabo F para a conexão serial do Quick Read está disponível em dois comprimentos, com 30
cm código 6739696130 e com 60 cm código 6739696131.
O cabo serial para a conexão serial ao PC, ao coletor de dados ou à interface BCD está
disponível com conector Cannon 9 pinos código 6735957001 (E1) ou 25 pinos código
6735916001 (E2).
E1 / E2
F
Quick Quick
