2.

Caratteristiche tecniche

Il Quick Read Microcolonna è un'unità elettronica di visualizzazione digitale ed analogica
della misura eseguita da uno o due sensori di misura con trasduttore HBT (half-bridge).
Con riferimento alla Figura 1 gli elementi principali sono:
1. Connettore per il collegamento seriale RS232 a P.C., stampanti statistiche , apparecchi
di raccolta dati, a PLC o a pulsante esterno di azzeramento.
2./3.
Connettori di ingresso/uscita alimentazione; in tali connettori possono essere inseriti
indistintamente il cavo dell'alimentatore o il cavo jumper per l'alimentazione di un
ulteriore Quick Read nel caso di composizione di più unità (vedere paragrafo 3.1, pagina
9).
4. Connettore per sensore di misura. Esso termina con un connettore Lumberg KV60 -
DIN45322 al quale viene direttamente collegato un sensore di misura con trasduttore
HBT oppure il cavo ad Y a due canali per il collegamento di due sensori di misura
(vedere paragrafo 3.4, "Collegamento del sensore di misura", pagina 17).
5. Tastiera di programmazione dotata di quattro tasti funzionali per consentire la
programmazione, l'esecuzione di cicli di misura dinamica, la visualizzazione del segnale
del trasduttore, l'azzeramento.
6. Snodo che consente una rotazione di 100° del display garantendone la lettura ottimale.
7. Perno per connessione alla base di supporto.
8.
Display:
8a) display digitale
8b) display analogico

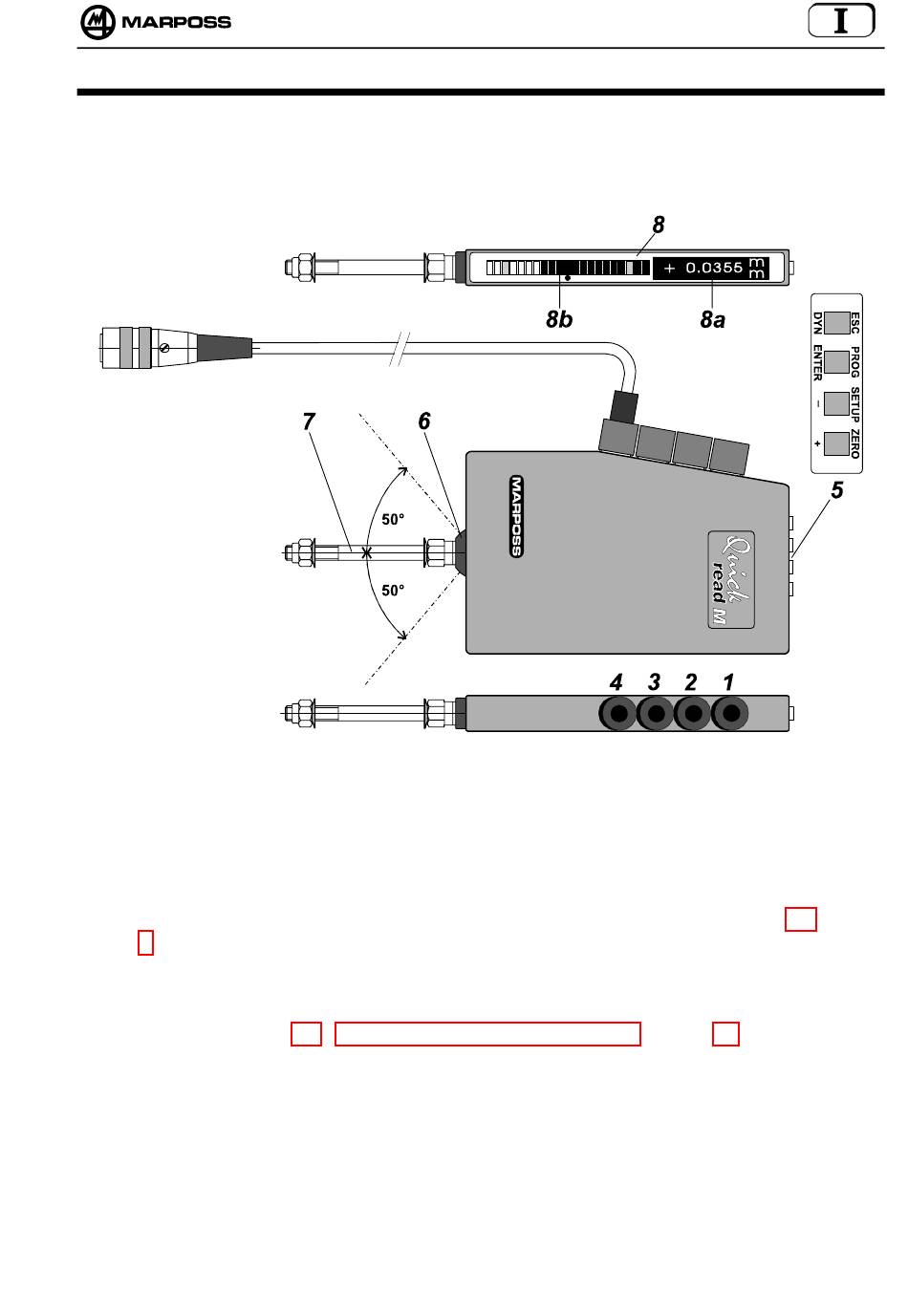

Figura 1. Quick Read
Capitolo 2. Caratteristiche tecniche 7
