PORTUGUÊS

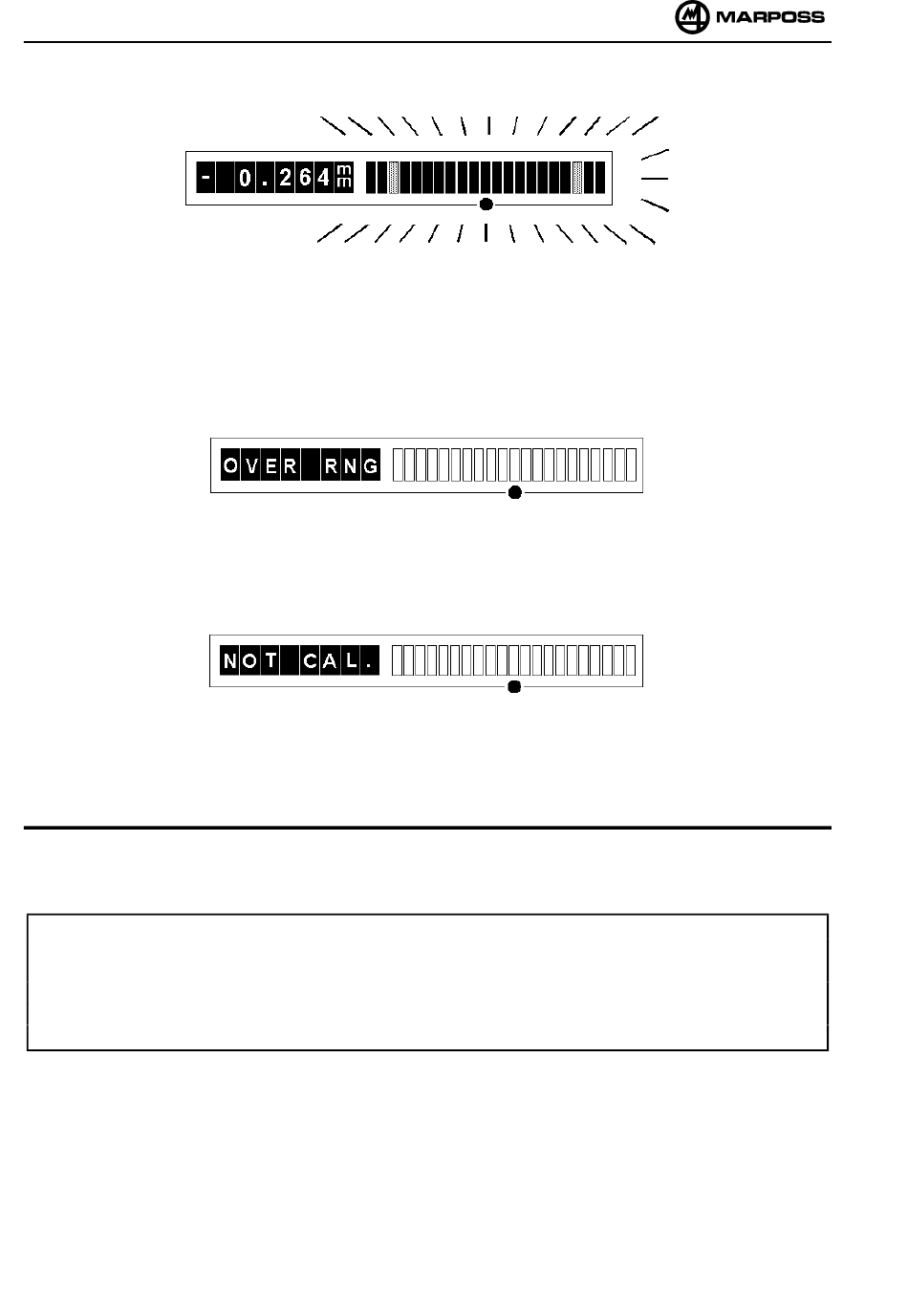

c. Valor da medida maior que o fundo de escala analógico programado, dentro do
campo de trabalho do instrumento
Display digital:
Display analógico:
d. Valor da medida fora do campo de trabalho do instrumento (PreTRAV. = off);
Valor da medida maior que o valor programado como limite de pré-curso
(Pre TRAV=on)
Display digital:
Display analógico:
e. Sistema não zerado
Display digital:
Display analógico:
3.9 Escala analógica = auto
Programando a variável SCALE = auto, fica imposto ao sistema um cálculo automático do
campo da escala analógica em função dos valores programados para os limites de tolerância.
NOTA
Ao programar SCALE=auto, a diferença entre os limites de tolerância deve ser
maior do que 9 mícron se a resolução programada para o display digital é a baixa (M.RESOL
= low)
maior do que 1 mícron se a resolução programada para o display digital é a alta (M.RESOL =
high)
Programando SCALE = auto, teremos o centro da tolerância sempre posicionado no led central
da escala analógica e os limites de tolerância serão posicionados um ao lado esquerdo e outro
ao direito do centro da tolerância, para os ranges de tolerância unilateral (ex.: 0 / + 0,015 mm )
ou bilateral (ex.: es. – 0,010 / + 0,005 mm).
Quick Quick
152 Quick Quick read M
valor numérico da medida
leds vermelhos a barra plena piscando para a medida;
leds amarelos piscando para os limites de tolerância
será visualizado «OVER RNG» (fora de campo)
desabilitado
será visualizado «NOT CAL» (não zerado)
desabilitado
