ESPAÑOL

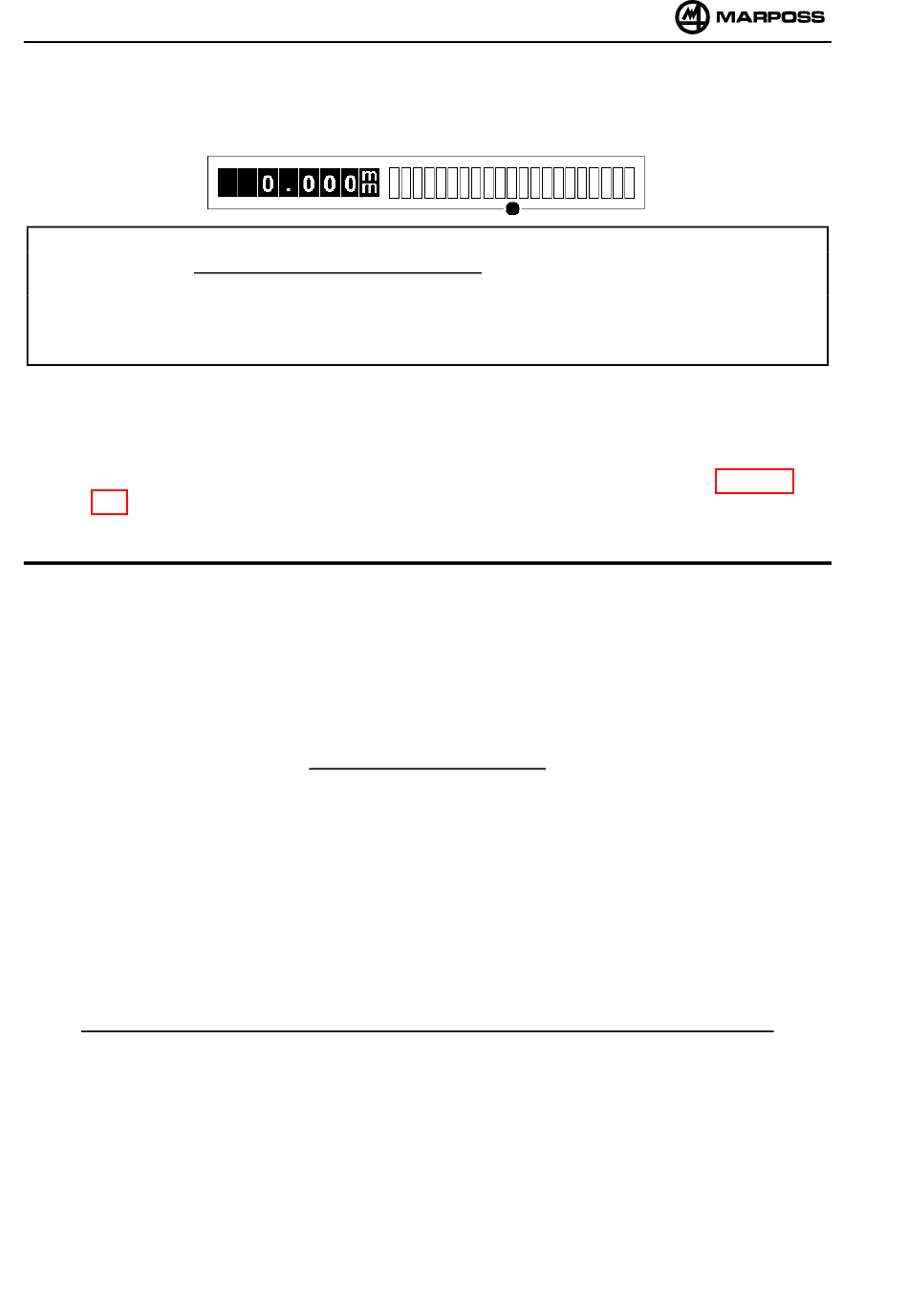

La operación de puesta a cero está terminada; el sistema vuelve automáticamente a la
medida visualizando el valor "0.000" ó "0.0000" en el display, según la resolución que se
ha programado con valor "low" o "high" respectivamente.
ADVERTENCIAS
• El Quick-Read, aunque ejecuta la puesta a cero, envía el mensaje "ALARM 81" si la
puesta a cero se realiza con un valor que se aleja de la posición óptima de puesta a cero de
un valor igual o superior a ± 20% del campo de medida del transductor conectado.
• Si el valor de alejamiento del master se ha programado distinto al cero, tras la puesta a cero
del sistema el display indica el valor del desplazamiento del master.

3.6.1 Puesta a cero por pulsador externo

El Quick Read puede ser puesto a cero, en estado de medida, por pulsador externo (opcional)
que es habilitada por programación I/O en el menú secundario de la variable COM-MODE.
El pulsador externo tiene que ser conectada al conector 1 del Quick Read (ver Figura 1 a la
página 111). En esta manera, la salida serial RS232 no puede ser utilizada para transmitir los
datos.

3.7 Medida

El Quick Read puede realizar una elaboración estática o dinámica de la medida.
La elección del tipo de medida se realiza mediante la programación de la variable M. TYPE del
menú principal.
Las posibles elecciones son:
hold, static, Max, min, M-m, (M+m)/2, (M-m)/2
El modo de medida "hold" permite "congelar" en el display el valor actual de la medida estática.
Para activarlo, se debe realizar lo siguiente:
1. Programar M. TYPE = hold, salir de la programación y efectuar la medida
2. Una vez efectuada la medida pulsar la tecla ESC
•
En el display digital aparecerá primero la palabra HOLD y seguidamente el valor de la
medida "congelado" de manera intermitente
Para regresar al modo de medida pulsar de nuevo la tecla ESC
•
En el display digital aparece primero la palabra MEASURE y seguidamente el valor de
la medida que se está realizando
MODO DE MEDIDA DINÁMICO [ [ [ [ "Max", "min", "M-m", "(M+m)/2", "(M-m)/2"] ] ] ]
El modo de medida dinámico permite efectuar elaboraciones diversas según el tipo de medida
programado.
Para activarlo, se debe realizar lo siguiente:
Programar el tipo de medida deseado [M. TYPE = Max, min, (M-m), "(M+m)/2, (M-m)/2] y
1.
salir de la programación. En esta condición el Quick-Read continua todavía en medida
estática.
2. Para activar el modo de medida dinámico pulsar la tecla DYN durante dos segundos.
•
Aparece la palabra DYNAMIC intermitente (permanece de este modo hasta que se
inicia la elaboración) y desaparece la visualización en el display analógico.
3. Para iniciar la elaboración pulsar la tecla "+"
Quick Quick
124 Quick Quick read M
MODO DE MEDIDA "hold"
