NOTA
É possível sair do modo medição dinâmico somente após ter completado o ciclo de medição
(STOP deve ser visualizado no display).
NOTA
Se a tecla + for pressionada para iniciar o ciclo de medição dinâmica antes de ser ativada esta
ultima pressionando a tecla DYN, a mensagem ALARM 83 será visualizada.

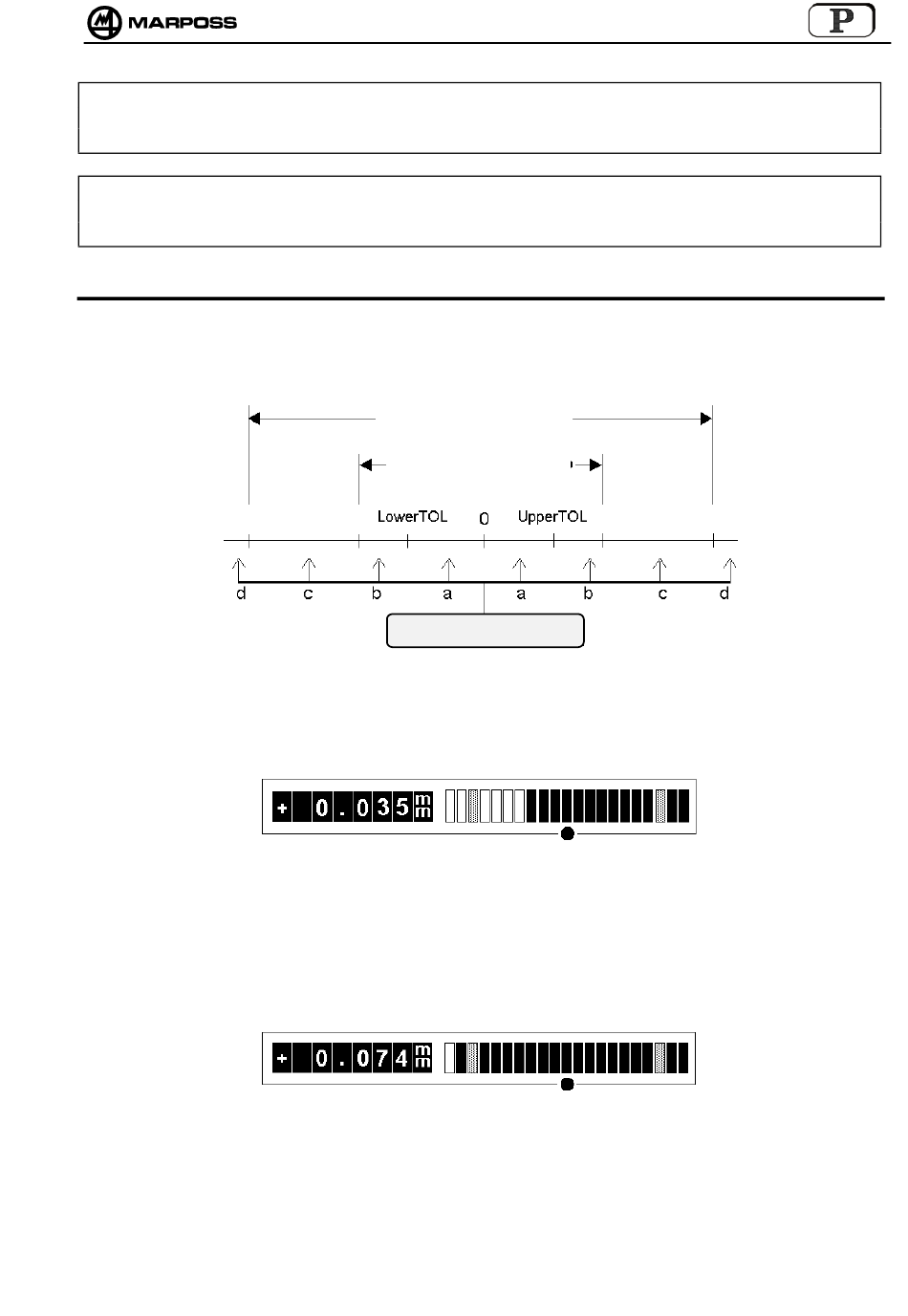

3.8 Visualização da medida
O tipo de visualização da medida é alterado em função do valor e do estado da medida.
A figura acima ajuda a compreender o tipo de visualização do display em função do valor e do
estado da medida. Faremos aqui uma distinção dos seguintes casos:
a. Valor de medida compreendido entre os limites de tolerância programados
Display digital:
Display analógico:
b. Valor da medida fora de tolerância, menor do que o fundo de escala analógico
programado
Display digital:
Display analógico:
Campo do transdutor
Fundo de escala analógica
Valor da medida
valor numérico da medida
leds verdes a barra plena para a medida;
leds amarelos para os limites de tolerância
valor numérico da medida
leds vermelhos a barra plena para a medida;
leds amarelos para os limites de tolerância
Capítulo 3. Instalação 151
