3.4 Ligação do sensor de medição
Nesta versão do Quick Read pode ser conectados um ou dois sensores de medição.
Ligação de um sensor de medição: o sensor de medição deve ser ligado diretamente no
conector Lumberg do Quick Read.

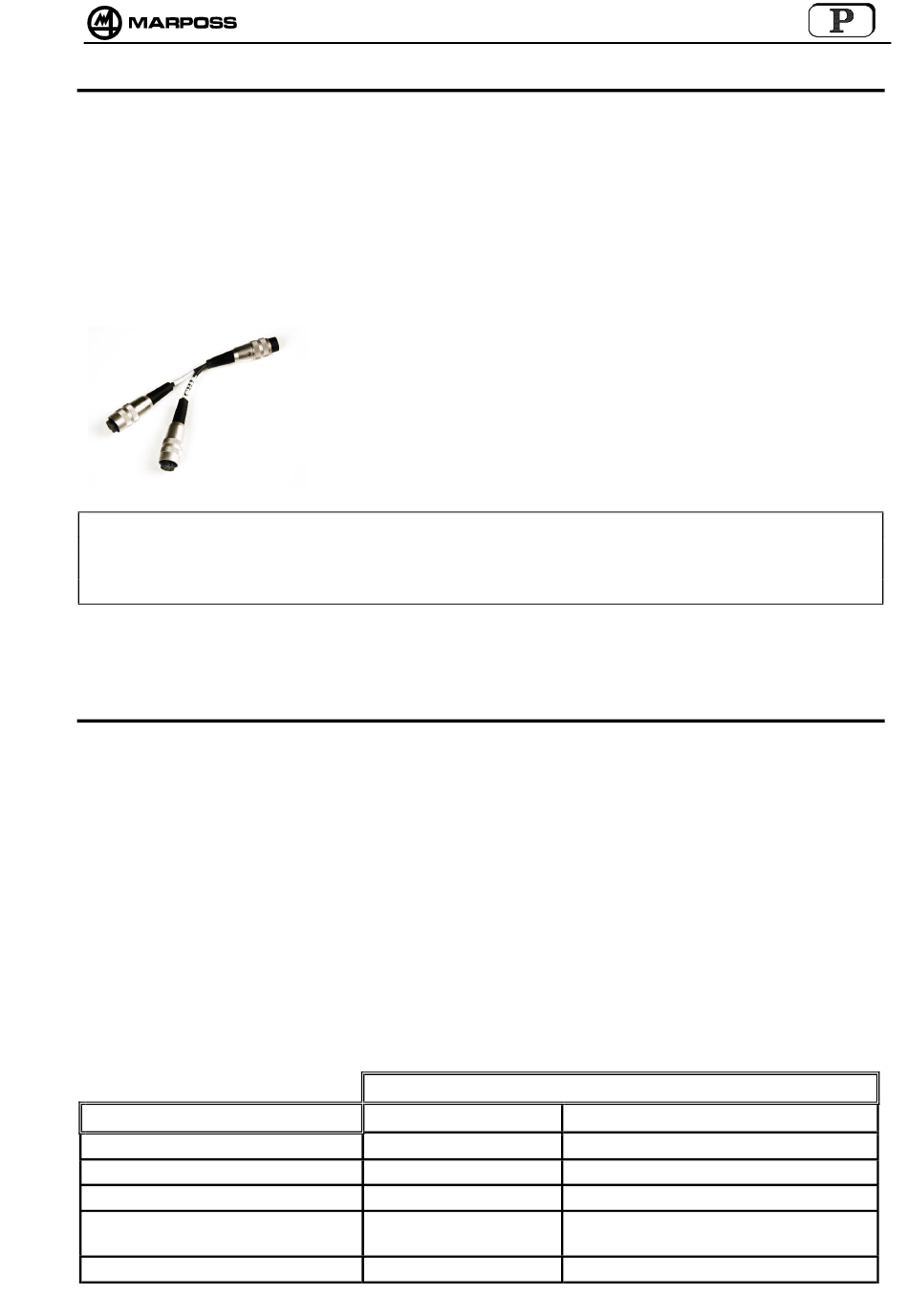

Ligação de dois sensores de medição: os sensores de medição devem ser ligados ao Quick
Read por meio de um cabo Y código 6735532001 (veja foto abaixo). É necessário que os dois
sensores tenham o mesmo campo de medição, pois a variável M. RANGE é única para os dois
sensores. Sensores de medição com campo de medição diferente podem ter sensibilidades
diferentes o que prejudica a o resultado da medida.
NOTA
É possível ligar somente um sensor de medição usando o cabo Y. Neste caso o sensor
deve ser ligado ao conector 1, que é o utilizado como padrão no aparelho quando se
trabalha com apenas um sensor.
A variável PROBE do menu de programação permite programar o número de sensores de
medição que serão ligados ao Quick Read. Escolha PROBE 1 ou PROBE 1&2 conforme a
necessidade de se ligar um ou dois sensores de medição.
3.5
Limitação do Pré-Curso
Esta função, se programada, permite verificar a eficiência do transdutor. A variável PreTRAV1 e
PreTRAV2, programáveis no campo de – 0,040 até – 5,000 mm (–.00155" a –.19685") permite
limitar o valor do pré-curso do transdutor.
Se somente um sensor esta ligado (PROBE = Probe1) no menu de programação aparecerá
somente a variável PreTRAV1, se dois sensores estão ligados (PROBE = Probe1&2) no menu
de programação aparecerão as variáveis PreTRAV1 e PreTRAV2.
Usando esta função, o display indicará "OVER RNG" sempre que o transdutor estiver fora da
posição de medição (quando o valor do transdutor é maior que o valor programado no pré-
curso).
Se o sensores estiverem livres e existir um valor de medida indicado no display
(normalmente um valor próximo a zero), o transdutores poderão estar danificados.
A tabela abaixo mostra o que será visualizado no display quando a função esta ativa, em
função do número de sensores ligados.
ESTADO DO TRANSDUTOR
1 transdutor ok
1 transdutor não ok
2 transdutores ok
1 transdutor ok
1 transdutor não ok
2 transdutores não ok
Cabo Y
Os dois canais são identificados no cabo por uma etiqueta
CH.1 e CH.2
NÚMERO DE SENSORES LIGADOS
1 sensor
OVER RNG
Valor de medida
-
-
-
2 sensores
-
-
OVER RNG
P.O.R. (Parcial Over Range)
Valor de medida
Capítulo 3. Instalação 147
