Aparece la palabra START seguida del valor de medida actual
4. Para finalizar la elaboración pulsar nuevamente la tecla "+"
•
Aparece la palabra STOP seguida del valor de la medida "congelado" de manera
intermitente.
5. Para borrar la medida y realizar una nueva elaboración pulsar la tecla "+"
6. Para salir del modo dinámico y regresar al modo de medida estático pulsar la tecla ESC
NOTA
Es posible salir del modo de medida dinámico solamente después de haber completado la
elaboración (STOP debe haber estado visualizado en el display).
NOTA
Si la tecla "+" se pulsa para iniciar la elaboración dinámica antes de activarla pulsando la tecla
DYN, aparecerá en el display el mensaje de ALARM 83.
3.8 Visualización de la medida
El tipo de visualización de la medida cambia en función del valor y del estado de la medida.

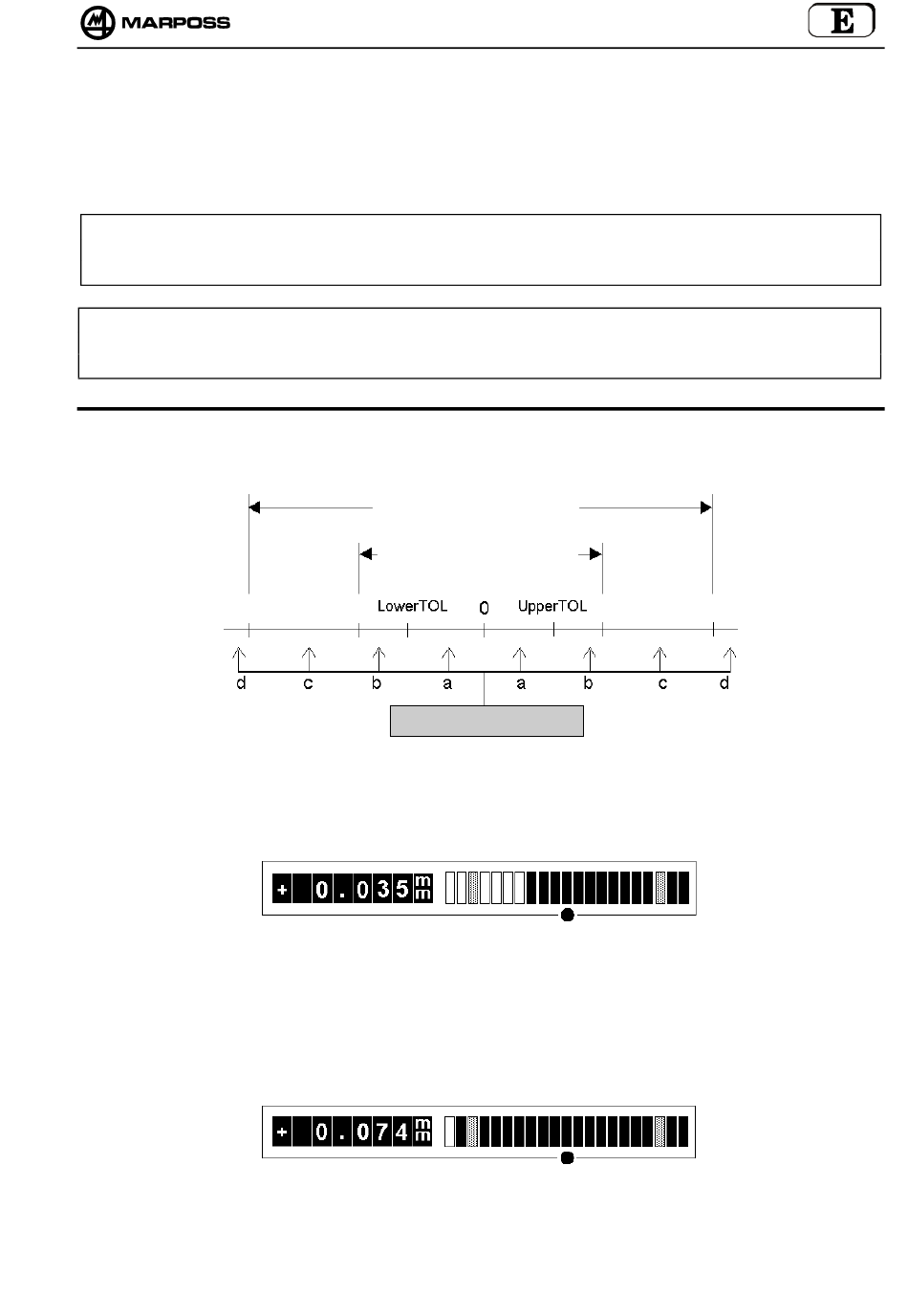

Observando la figura se puede entender el tipo de visualización del display según el valor y el
estado de la medida. Pueden identificarse los casos siguientes:
a. Valor de medida dentro de los límites de tolerancia programados
Display digital:
Display analógico:
b. Valor de medida fuera de tolerancia, menor que el fondo escala analógico
programado
Display digital:
Display analógico:
Campo del transductor
Fondo escala analógico
Valor de la medida
valor numérico de la medida
led verde con barra llena para la medida
led amarillos para límites de tolerancia
valor numérico de la medida
led rojos con barra llena para la medida
led amarillos para los límites de tolerancia
Capítulo 3. Instalación 125
