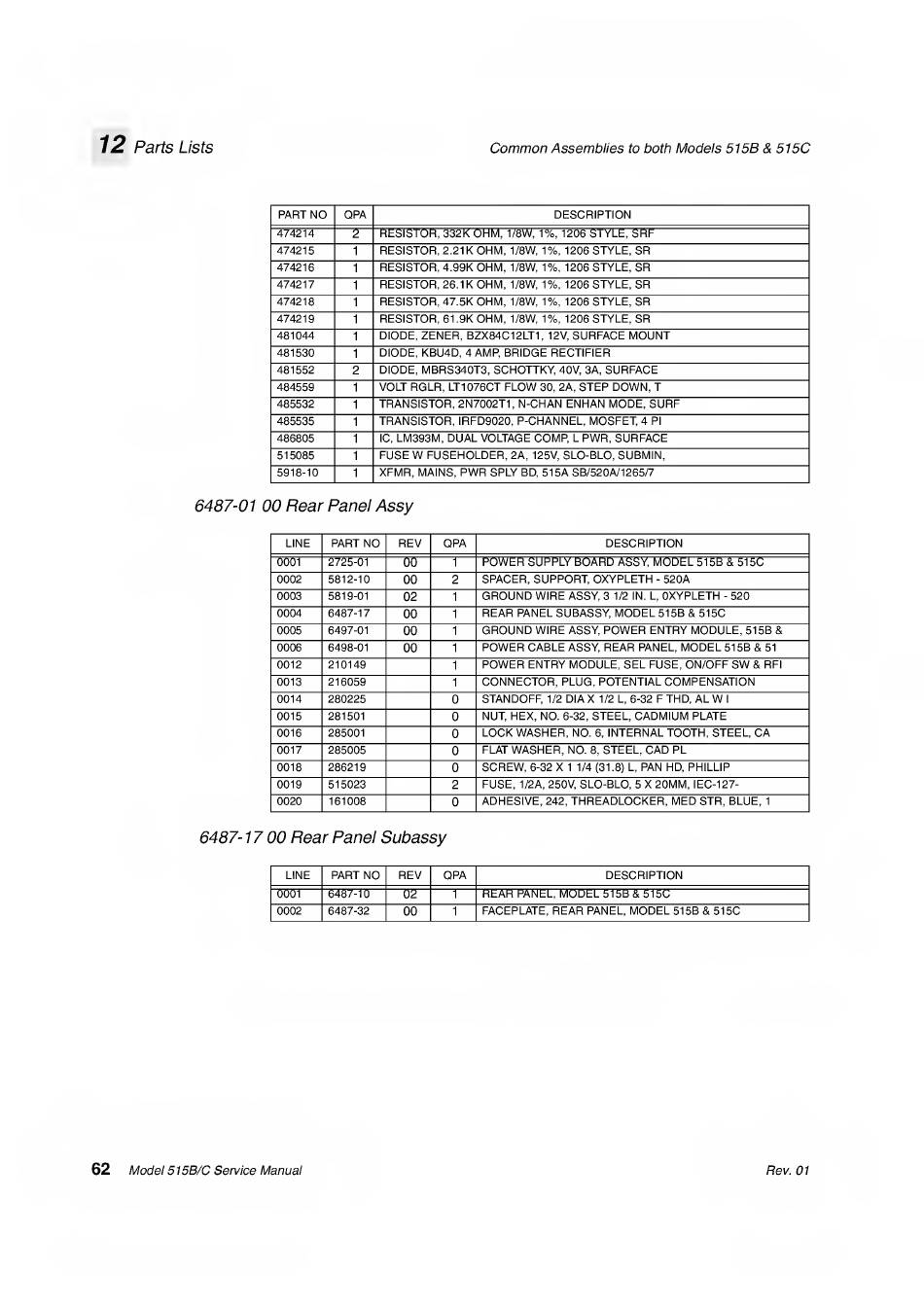

12
Parts Lists
Common Assemblies to both Models 515B & 515C
PART NO
QPA
DESCRIPTION
474214
2
RESISTOR,
332K
OHM,
1/8W, 1%, 1206
STYLE, SRF
474215
1
RESISTOR, 2.21K OHM, 1/8W, 1%, 1206 STYLE, SR
474216
1
RESISTOR, 4.99K OHM, 1/8W, 1%, 1206 STYLE, SR
474217
1
RESISTOR, 26.1K OHM, 1/8W, 1%, 1206 STYLE, SR
474218
1
RESISTOR, 47.5K OHM, 1/8W, 1%, 1206 STYLE, SR
474219
1
RESISTOR, 61.9K OHM, 1/8W, 1%, 1206 STYLE, SR
481044
1
DIODE, ZENER, BZX84C12LT1, 12V, SURFACE MOUNT
481530
1
DIODE, KBU4D, 4 AMP, BRIDGE RECTIFIER
481552
2
DIODE, MBRS340T3, SCHOTTKY, 40V, 3A, SURFACE
484559
1
VOLT RGLR, LT1076CT FLOW/ 30, 2A, STEP DOW/N, T
485532
1
TRANSISTOR, 2N7002T1, N-CHAN ENHAN MODE, SURF
485535
1
TRANSISTOR, IRFD9020, P-CHANNEL, MOSFET, 4 PI
486805
1
1C, LM393M, DUAL VOLTAGE COMP, L PW/R, SURFACE
515085
1
FUSE W/ FUSEHOLDER, 2A, 125V, SLO-BLO, SUBMIN,
5918-10
1
XFMR, MAINS, PW/R SPLY BD, 515A SB/520A/1265/7
6487-01 00 Rear Panel Assy
LINE
PART NO
REV
OPA
DESCRIPTION
0001
2725-01
00
1
POW/ER SUPPLY BOARD ASSY, MODEL 515B & 515C
0002
5812-10
00
2
SPACER, SUPPORT, OXYPLETH - 520A
0003
5819-01
02
1
GROUND WIRE ASSY, 3 1/2 IN. L, OXYPLETH - 520
0004
6487-17
00
1
REAR PANEL SUBASSY, MODEL 515B & 5150
0005
6497-01
00
1
GROUND WIRE ASSY, POWER ENTRY MODULE, 515B &
0006
6498-01
00
1
POWER CABLE ASSY, REAR PANEL, MODEL 515B & 51
0012
210149
1
POWER ENTRY MODULE, SEL FUSE, ON/OFF SW & RFI
0013
216059
1
CONNECTOR, PLUG, POTENTIAL COMPENSATION
0014
280225
0
STANDOFF, 1/2 DIA X 1/2 L, 6-32 F THD, AL W 1
0015
281501
0
NUT, HEX, NO. 6-32, STEEL, CADMIUM PLATE
0016
285001
0
LOCK WASHER, NO. 6, INTERNAL TOOTH, STEEL, CA
0017
285005
0
FLAT WASHER, NO. 8, STEEL, CAD PL
0018
286219
0
SCREW, 6-32 X 1 1/4 (31.8) L, PAN HD, PHILLIP
0019
515023
2
FUSE, 1/2A, 250V, SLO-BLO, 5 X 20MM, IEC-127-
0020
161008
0
ADHESIVE, 242, THREADLOCKER, MED STR, BLUE, 1
6487-17 00 Rear Panel Subassy
LINE
PART NO
REV
OPA
DESCRIPTION
0001
6487-10
02
1
REAR PANEL, MODEL 515B & 515C
0002
6487-32
00
1
FACEPLATE, REAR PANEL, MODEL 515B & 5150
62
Model 515B/C Service Manual
Rev. 01
