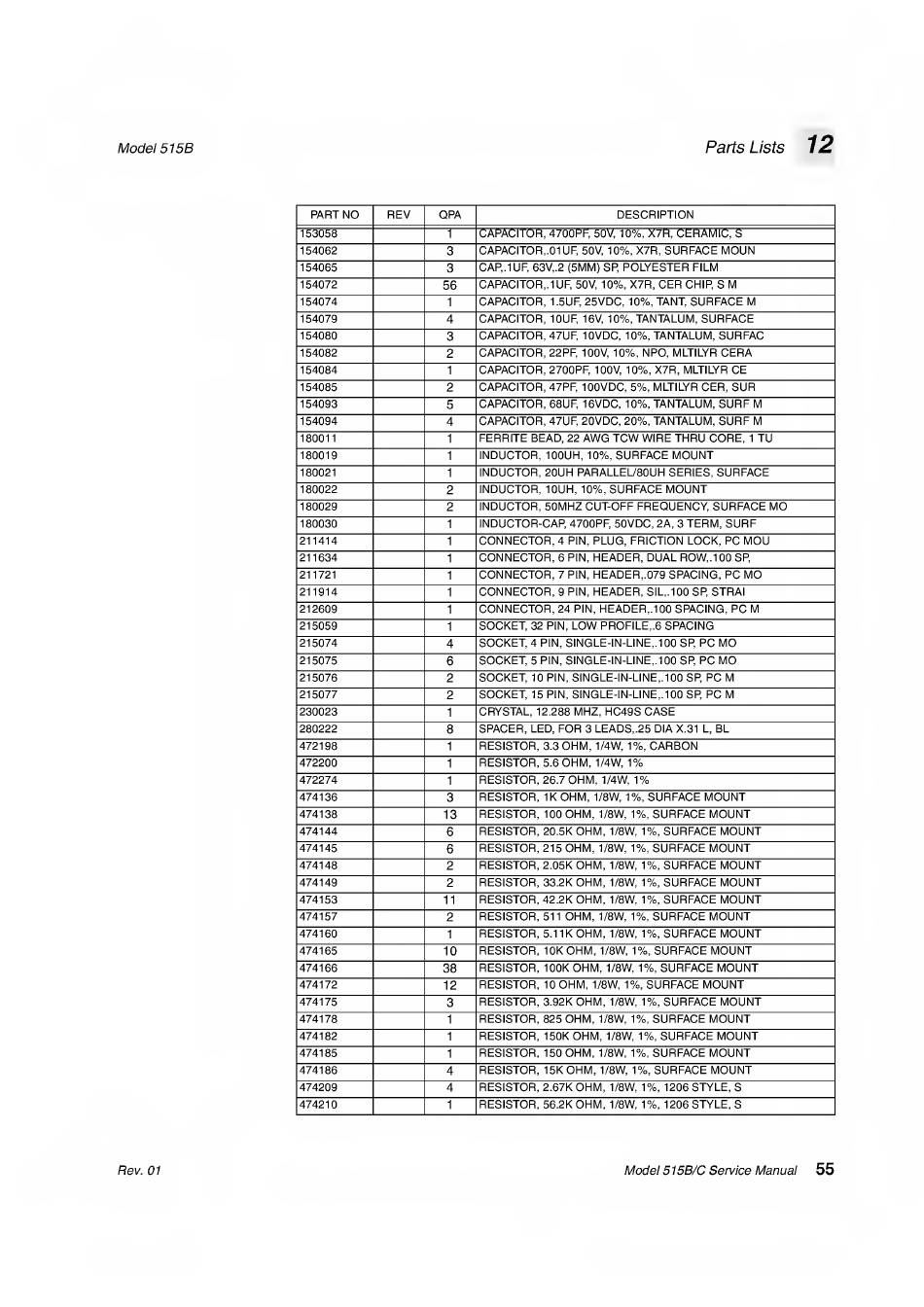

Model 515B
Parts Lists
12
PART NO
REV
QPA
DESCRIPTION
153058
1
CAPACITOR, 4700PF, 50V, 10%, X7R, CERAMIC, S
154062
3
CAPACITOR,.01UF, 50V, 10%, X7R, SURFACE MOUN
154065
3
CAR.IUF, 63V,.2 (5MM) SR ROLYESTER FILM
154072
56
CARACITOR,.1UF, 50V, 10%, X7R, CER CHIR, S M
154074
1
CARACITOR, 1.5UF, 25VDC, 10%, TANT, SURFACE M
154079
4
CARACITOR, 10UF, 16V, 10%, TANTALUM, SURFACE
154080
3
CARACITOR, 47UF, 10VDC, 10%, TANTALUM, SURFAC
154082
2
CARACITOR, 22RF, 100V, 10%, NRO, MLTILYR CERA
154084
1
CARACITOR, 2700RF, 100V, 10%, X7R, MLTILYR CE
154085
2
CARACITOR, 47RF, 100VDC, 5%, MLTILYR CER, SUR
154093
5
CARACITOR, 68UF, 16VDC, 10%, TANTALUM, SURF M
154094
4
CARACITOR, 47UF, 20VDC, 20%, TANTALUM, SURF M
180011
1
FERRITE BEAD, 22 AW/G TCW/ W/IRE THRU CORE, 1 TU
180019
1
INDUCTOR, 100UH, 10%, SURFACE MOUNT
180021
1
INDUCTOR, 20UH RARALLEL/80UH SERIES, SURFACE
180022
2
INDUCTOR, 10UH, 10%, SURFACE MOUNT
180029
2
INDUCTOR, 50MHZ CUT-OFF FREOUENCY, SURFACE MO
180030
1
INDUCTOR-CAR, 4700RF, 50VDC, 2A, 3 TERM, SURF
211414
1
CONNECTOR, 4 RIN, RLUG, FRICTION LOCK, RC MOU
211634
1
CONNECTOR, 6 RIN, HEADER, DUAL ROW/,.100 SR,
211721
1
CONNECTOR, 7 RIN, HEADER,.079 SRACING, RC MO
211914
1
CONNECTOR, 9 RIN, HEADER, SIL,.100 SR, STRAI
212609
1
CONNECTOR, 24 RIN, HEADER,.100 SRACING, RC M
215059
1
SOCKET, 32 RIN, LOW/ RROFILE,.6 SRACING
215074
4
SOCKET, 4 RIN, SINGLE-IN-LINE,.100 SR, RC MO
215075
6
SOCKET, 5 RIN, SINGLE-IN-LINE,.100 SR, RC MO
215076
2
SOCKET, 10 RIN, SINGLE-IN-LINE,.100 SR, RC M
215077
2
SOCKET, 15 RIN, SINGLE-IN-LINE,.100 SR, RC M
230023
1
CRYSTAL, 12.288 MHZ, HC49S CASE
280222
8
SRACER, LED, FOR 3 LEADS,.25 DIA X.31 L, BL
472198
1
RESISTOR, 3.3 OHM, MAW, 1%, CARBON
472200
1
RESISTOR, 5.6 OHM, MAW, 1%
472274
1
RESISTOR, 26.7 OHM, MAW, 1%
474136
3
RESISTOR, IK OHM, M8W, 1%, SURFACE MOUNT
474138
13
RESISTOR, 100 OHM, M8W, 1%, SURFACE MOUNT
474144
6
RESISTOR, 20.5K OHM, M8W, 1%, SURFACE MOUNT
474145
6
RESISTOR, 215 OHM, M8W, 1%, SURFACE MOUNT
474148
2
RESISTOR, 2.05K OHM, M8W, 1%, SURFACE MOUNT
474149
2
RESISTOR, 33.2K OHM, M8W, 1%, SURFACE MOUNT
474153
11
RESISTOR, 42.2K OHM, M8W, 1%, SURFACE MOUNT
474157
2
RESISTOR, 511 OHM, M8W, 1%, SURFACE MOUNT
474160
1
RESISTOR, 5.11K OHM, M8W, 1%, SURFACE MOUNT
474165
10
RESISTOR, 10KOHM, M8W, 1%, SURFACE MOUNT
474166
38
RESISTOR, 100K OHM, M8W, 1%, SURFACE MOUNT
474172
12
RESISTOR, 10 OHM, M8W, 1%, SURFACE MOUNT
474175
3
RESISTOR, 3.92K OHM, M8W, 1%, SURFACE MOUNT
474178
1
RESISTOR, 825 OHM, M8W, 1%, SURFACE MOUNT
474182
1
RESISTOR, 150K OHM, M8W, 1%, SURFACE MOUNT
474185
1
RESISTOR, 150 OHM, M8W, 1%, SURFACE MOUNT
474186
4
RESISTOR, 15KOHM, M8W, 1%, SURFACE MOUNT
474209
4
RESISTOR, 2.67K OHM, M8W, 1%, 1206 STYLE, S
474210
1
RESISTOR, 56.2K OHM, M8W, 1%, 1206 STYLE, S
Rev. 01
Model 515B/C Service Manual
55
