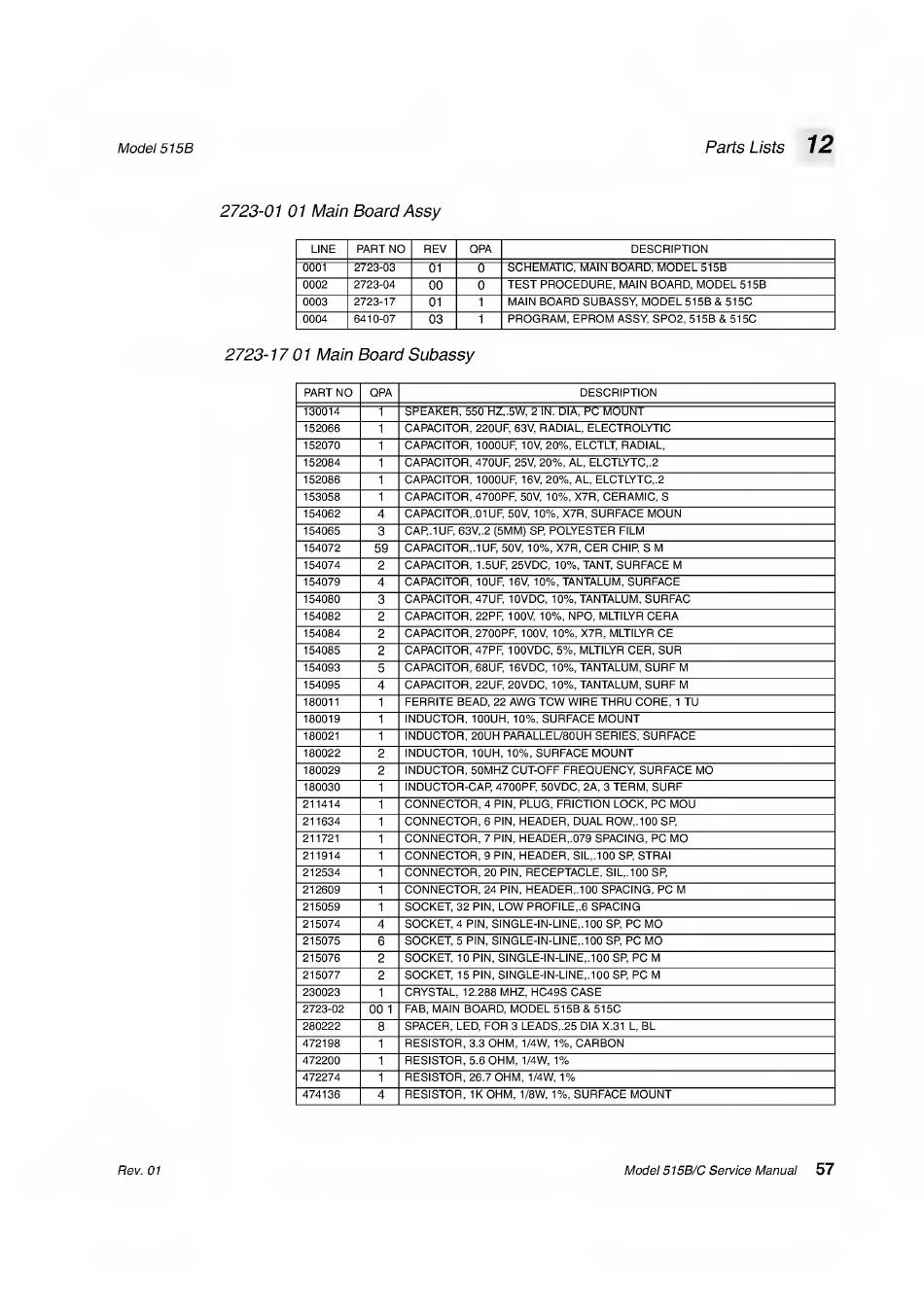

Model 515B
Parts Lists
12
2723-01 01 Main Board Assy
LINE
PART NO
REV
QPA
DESCRIPTION
0001
2723-03
01
0
SCHEMATIC, MAIN BOARD, MODEL 515B
0002
2723-04
00
0
TEST PROCEDURE, MAIN BOARD, MODEL 515B
0003
2723-17
01
1
MAIN BOARD SUBASSY, MODEL 515B & 515C
0004
6410-07
03
1
PROGRAM, EPROM ASSY, SP02, 515B & 515C
2723-17 01 Main Board Subassy
PART NO
OPA
DESCRIPTION
130014
1
SPEAKER,
550 HZ,.5W, 2
IN. DIA, PC MOUNT
152066
1
CAPACITOR, 220UF, 63V, RADIAL, ELECTROLYTIC
152070
1
CAPACITOR, 1000UF, 10V, 20%, ELCTLT, RADIAL,
152084
1
CAPACITOR, 470UF, 25V, 20%, AL, ELCTLYTC,.2
152086
1
CAPACITOR, 1000UF, 16V, 20%, AL, ELCTLYTC,.2
153058
1
CAPACITOR, 4700PF, 50V, 10%, X7R, CERAMIC, S
154062
4
CAPACITOR,.01UF, 50V, 10%, X7R, SURFACE MOUN
154065
3
CAR.IUF, 63V,.2 (5MM) SP, POLYESTER FILM
154072
59
CAPACITOR,.1UF, 50V, 10%, X7R, CER CHIP, S M
154074
2
CAPACITOR, 1.5UF, 25VDC, 10%, TANT, SURFACE M
154079
4
CAPACITOR, 10UF, 16V, 10%, TANTALUM, SURFACE
154080
3
CAPACITOR, 47UF, 10VDC, 10%, TANTALUM, SURFAC
154082
2
CAPACITOR, 22PF, 100V, 10%, NPO, MLTILYR CERA
154084
2
CAPACITOR, 2700PF, 100V, 10%, X7R, MLTILYR CE
154085
2
CAPACITOR, 47PF, 100VDC, 5%, MLTILYR CER, SUR
154093
5
CAPACITOR, 68UF, 16VDC, 10%, TANTALUM, SURF M
154095
4
CAPACITOR, 22UF, 20VDC, 10%, TANTALUM, SURF M
180011
1
FERRITE BEAD, 22 AW/G TCW/ \A/IRE THRU CORE, 1 TU
180019
1
INDUCTOR, 100UH, 10%, SURFACE MOUNT
180021
1
INDUCTOR, 20UH PARALLEL/80UH SERIES, SURFACE
180022
2
INDUCTOR, 10UH, 10%, SURFACE MOUNT
180029
2
INDUCTOR, 50MHZ CUT-OFF FREOUENCY, SURFACE MO
180030
1
INDUCTOR-CAR 4700PF, 50VDC, 2A, 3 TERM, SURF
211414
1
CONNECTOR, 4 PIN, PLUG, FRICTION LOCK, PC MOU
211634
1
CONNECTOR, 6 PIN, HEADER, DUAL RO\A/,.100 SP,
211721
1
CONNECTOR, 7 PIN, HEADER,.079 SPACING, PC MO
211914
1
CONNECTOR, 9 PIN, HEADER, SIL,.100 SP, STRAI
212534
1
CONNECTOR, 20 PIN, RECEPTACLE, SIL,.100 SP,
212609
1
CONNECTOR, 24 PIN, HEADER,.100 SPACING, PC M
215059
1
SOCKET, 32 PIN, LOW PROFILE,.6 SPACING
215074
4
SOCKET, 4 PIN, SINGLE-IN-LINE,.100 SP, PC MO
215075
6
SOCKET, 5 PIN, SINGLE-IN-LINE,.100 SP, PC MO
215076
2
SOCKET, 10 PIN, SINGLE-IN-LINE,.100 SP, PC M
215077
2
SOCKET, 15 PIN, SINGLE-IN-LINE,.100 SP, PC M
230023
1
CRYSTAL, 12.288 MHZ, HC49S CASE
2723-02
00 1
FAB, MAIN BOARD, MODEL 515B & 515C
280222
8
SPACER, LED, FOR 3 LEADS,.25 DIA X.31 L, BL
472198
1
RESISTOR, 3.3 OHM, MAW, 1%, CARBON
472200
1
RESISTOR, 5.6 OHM, MAW, 1%
472274
1
RESISTOR, 26.7 OHM, MAW, 1%
474136
4
RESISTOR, IK OHM, M8W, 1%, SURFACE MOUNT
Rev. 01
Model 515B/C Service Manual
57
