3.2 Mehaaniline paigaldus
OHT
Elektrilöök
Surm või raske kehavigastus
- Enne tootega mis tahes tööde
alustamist lülitage välja toitepinge.
- Hoolitsege selle eest, et toitepinget ei
saaks kogemata sisse lülitada.
ETTEVAATUST
Terav ese
Väikese või keskmise astme vigastus
- Kandke isikukaitsevahendeid.
- Kandke hoolt selle eest, et inimesed ei
puutuks kokku pumba töörattaga.
Pumpa ei tohi paigaldada rippuvalt
elektrikaablile või survetorule.
3.2.1 Vundament

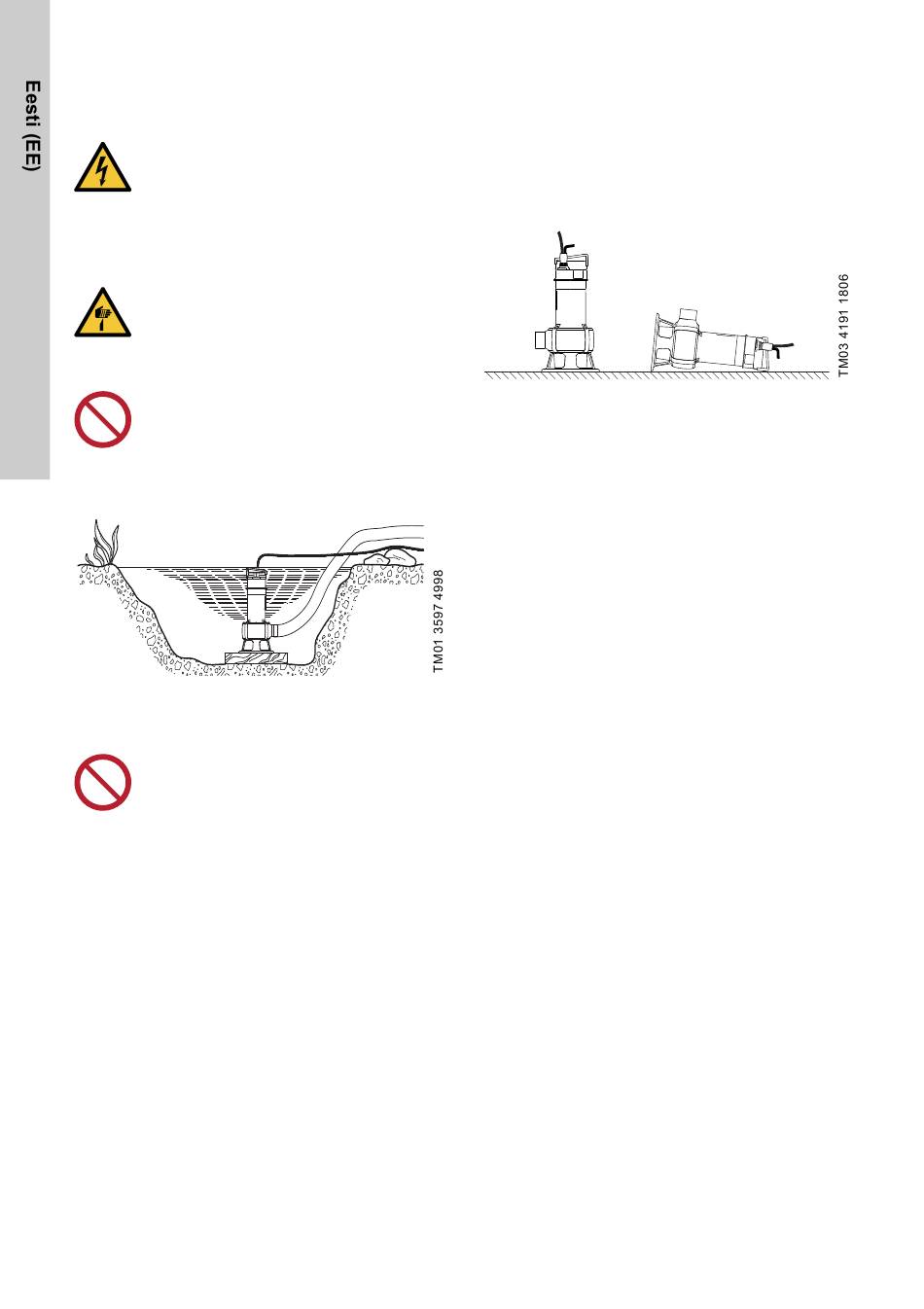

Asetage pump plaadile Vt joon. 2.
∙ ∙
∙ ∙ ∙ ∙ ∙
∙ ∙
∙ ∙ ∙
∙ ∙
∙ ∙ ∙
∙ ∙ ∙
∙ ∙ ∙
∙ ∙ ∙ ∙ ∙ ∙
∙ ∙ ∙ ∙
∙
∙ ∙ ∙ ∙
∙ ∙ ∙ ∙
∙
∙ ∙ ∙ ∙
∙ ∙
∙ ∙
∙ ∙ ∙ ∙
∙ ∙
∙ ∙ ∙ ∙ ∙
∙ ∙ ∙
∙
∙ ∙
∙
∙
∙
∙
∙
∙
∙
∙ ∙ ∙ ∙ ∙
∙
∙
∙
∙
∙ ∙
∙
∙ ∙ ∙
∙ ∙ ∙
∙ ∙
∙ ∙ ∙
∙ ∙
∙ ∙
∙ ∙ ∙
∙ ∙ ∙
∙ ∙
∙ ∙
∙ ∙
∙ ∙
∙ ∙
∙ ∙ ∙
∙ ∙
∙
∙ ∙ ∙
∙ ∙ ∙ ∙
∙ ∙ ∙
∙ ∙ ∙
∙
∙ ∙
∙ ∙
∙
∙
∙
∙ ∙
∙ ∙
∙ ∙ ∙
∙ ∙ ∙
∙
∙
∙ ∙
∙ ∙
∙
∙
∙ ∙
∙ ∙
∙ ∙
∙
∙ ∙
∙ ∙ ∙
∙ ∙
∙ ∙ ∙ ∙
∙
∙ ∙ ∙
∙
∙ ∙ ∙ ∙ ∙ ∙
∙
∙ ∙ ∙
∙ ∙
∙ ∙ ∙ ∙
∙ ∙ ∙ ∙
∙ ∙ ∙ ∙ ∙ ∙ ∙ ∙ ∙ ∙
∙ ∙ ∙ ∙
∙ ∙ ∙ ∙ ∙
∙ ∙
∙ ∙ ∙ ∙ ∙ ∙ ∙ ∙
∙ ∙ ∙ ∙ ∙ ∙
∙ ∙ ∙ ∙ ∙
∙ ∙ ∙ ∙ ∙ ∙ ∙ ∙ ∙ ∙ ∙
∙ ∙ ∙ ∙
∙ ∙ ∙ ∙ ∙ ∙ ∙ ∙ ∙
∙ ∙ ∙ ∙
∙
Joonis 2 Asetage pump plaadile
3.2.2 Pumba tõstmine
Pumpa ei tohi tõmmata ega tõsta
toitekaablist.
Tõstke pumpa pumba käepidemest. Ärge tõstke
pumpa toitekaablist ega väljalasketorust või
voolikust.
Kui pump on paigaldatud kaevu või paaki, tõstke või
langetage pumpa pumba külge kinnitatud traadi või
keti abil.
60
∙ · ·
· · · · · ·
· · ∙ · ·
· · · · ·
· · · ·
· · · · ·
· · · · · ·
· · · ·
· · ∙ ∙ · · · · ·
· · · · · ·
·
· ∙ ∙ · · ·
· ∙ · · · ·
·
· · · · · · · ·
· ∙ ·
· ·
· · · · · ·
∙ ∙
∙ ∙ ∙ ∙ ∙
∙ ∙ ∙ ∙ ∙ ∙
∙ ∙
∙
∙ ∙
∙
∙
∙ ∙
∙ ∙ ∙ ∙
∙ ∙
∙
∙
∙ ∙ ∙
∙ ∙ ∙
∙
∙ ∙
∙
∙
∙
∙ ∙
∙ ∙
∙
∙ ∙ ∙
∙ ∙
∙ ∙ ∙ ∙
∙
∙ ∙
∙ ∙ ∙
∙ ∙ ∙
∙ ∙
∙ ∙ ∙ ∙
∙
∙
∙ ∙
∙ ∙
∙
∙ ∙
∙ ∙
∙ ∙ ∙
∙ ∙ ∙
∙ ∙
∙ ∙ ∙
∙ ∙
∙ ∙
∙ ∙ ∙ ∙ ∙ ∙
∙
∙
∙ ∙ ∙ ∙
∙ ∙
∙ ∙
∙ ∙ ∙
∙
∙ ∙
∙ ∙
∙ ∙
∙ ∙
∙ ∙
∙ ∙
∙ ∙
∙ ∙
∙ ∙ ∙
∙
∙ ∙ ∙
∙
∙ ∙
∙
∙ ∙ ∙
∙
∙ ∙ ∙
∙
∙
∙
∙ ∙ ∙
∙ ∙ ∙ ∙ ∙ ∙ ∙ ∙ ∙ ∙ ∙
∙ ∙ ∙ ∙ ∙ ∙
∙ ∙ ∙ ∙
∙ ∙
∙ ∙ ∙ ∙ ∙ ∙ ∙
∙ ∙ ∙ ∙ ∙ ∙ ∙
∙ ∙ ∙ ∙
∙ ∙ ∙ ∙ ∙ ∙ ∙ ∙ ∙ ∙
∙ ∙ ∙ ∙ ∙ ∙ ∙ ∙
∙ ∙ ∙ ∙ ∙ ∙
∙ ∙ ∙ ∙ ∙
∙ ∙
3.2.3 Pumba paigutamine
Pumpa võib kasutada vertikaalses või horisontaalses
asendis. Vt joon. 3.
Pidevas töörežiimis peavad mootor ja pumba
sisselaskeava alati olema üleni pumbatavas
vedelikus.
Katkevtalitluse ajal peab mootor olema alati
poolenisti pumbatavasse vedelikku sukeldatud.
Joonis 3 Pumba paigutamine
Kui toru või voolik on ühendatud, seadke pump oma
tööasendisse.
Seadke pump nii, et pumba sisselaskeava ei ole
tõkestatud ega osaliselt tõkestatud setete, muda või
sarnase materjaliga.
Püsipaigalduse korral tuleb šaht enne pumba
paigaldamist puhastada mudast, kividest jne.
3.2.4 Toruühendus
·
Püsipaigalduse korral on soovitatav paigaldada
väljalasketorule ülemutter, tagasilöögiklapp ja
sulgeklapp.
3.2.5 Paigaldamine kiirliitmikule
Vt jooniseid A ja B jaotises Appendix.
Püsipaigalduseks ette nähtud pumpasid võib
paigaldada kiirliitmikule ja kasutada osaliselt või
täielikult pumbatavasse vedelikku uputatuna.
1. Puurige pumpla juhtrelsi klambrite kinnitusavad
ja kinnitage juhtrelss ajutiselt kahe poldiga.
2. Paigutage kiirliitmiku alus pumpla põhja.
Kasutage õige asendi saamiseks nöörloodi.
Kinnitage kiirliitmik tugevate ankurpoltidega. Kui
pumpla põhi on ebatasane, tuleb kiirliitmiku alust
vastavalt toestada, et see saaks otse kinnitatud.
3. Koostage survetorustik vastavalt üldtunnustatud
eeskirjadele ja nii, et toru ei painduks ega jääks
pinge alla.
