3.2 Instalare mecanică
PERICOL
Electrocutare
Moarte sau accidentare gravă
- Întrerupeți alimentarea de la rețea
înainte de a începe lucrul la produs.
- Asigurați-vă că alimentarea de la rețea
nu poate fi cuplată accidental.
ATENŢIE
Element ascuțit
Accidentare ușoară sau moderată
- Purtați echipament individual de
protecție.
- Asigurați-vă că nicio persoană nu poate
intra în contact cu rotorul pompei.
Nu instalaţi pompa ţinând-o atârnată de
cablul electric sau de conducta de
evacuare.
3.2.1 Fundaţia
Așezați pompa pe o placă sau pe cărămizi astfel
încât sorbul aspirației să fie ferit de nămol, noroi sau
materiale similare. Vezi fig. 2.
∙
∙ ∙ ∙ ∙ ∙
∙ ∙
∙ ∙ ∙ ∙
∙
∙ ∙ ∙
∙ ∙ ∙ ∙
∙ ∙
∙ ∙ ∙ ∙ ∙ ∙
∙ ∙ ∙ ∙ ∙
∙
∙ ∙ ∙ ∙
∙ ∙
∙ ∙ ∙
∙ ∙
∙ ∙ ∙
∙ ∙ ∙
∙ ∙ ∙ ∙
∙ ∙
∙ ∙ ∙ ∙
∙ ∙ ∙
∙ ∙
∙ ∙
∙
∙
∙
∙
∙ ∙
∙
∙ ∙ ∙ ∙
∙
∙
∙
∙ ∙
∙ ∙
∙
∙
∙ ∙
∙ ∙ ∙
∙
∙ ∙
∙ ∙ ∙
∙ ∙ ∙
∙
∙ ∙ ∙ ∙
∙ ∙
∙ ∙
∙ ∙ ∙
∙
∙ ∙ ∙
∙ ∙ ∙
∙ ∙ ∙
∙
∙ ∙ ∙ ∙ ∙ ∙
∙ ∙ ∙
∙ ∙
∙ ∙
∙ ∙
∙ ∙
∙
∙ ∙
∙ ∙
∙ ∙
∙ ∙ ∙
∙ ∙ ∙
∙ ∙
∙
∙ ∙
∙ ∙
∙
∙
∙
∙ ∙
∙ ∙
∙
∙ ∙
∙ ∙
∙ ∙ ∙
∙ ∙
∙ ∙
∙
∙ ∙
∙ ∙
∙ ∙ ∙
∙ ∙ ∙
∙ ∙ ∙ ∙
∙
∙ ∙ ∙
∙ ∙ ∙ ∙ ∙
∙ ∙ ∙ ∙ ∙ ∙
∙ ∙ ∙ ∙ ∙ ∙ ∙ ∙ ∙
∙ ∙
∙ ∙ ∙ ∙ ∙
∙ ∙ ∙ ∙ ∙ ∙
∙ ∙ ∙ ∙ ∙ ∙
∙ ∙ ∙ ∙ ∙
∙ ∙ ∙ ∙ ∙ ∙ ∙ ∙ ∙
∙ ∙ ∙ ∙ ∙ ∙ ∙
∙ ∙ ∙ ∙ ∙ ∙
∙ ∙ ∙ ∙ ∙ ∙ ∙
∙ ∙

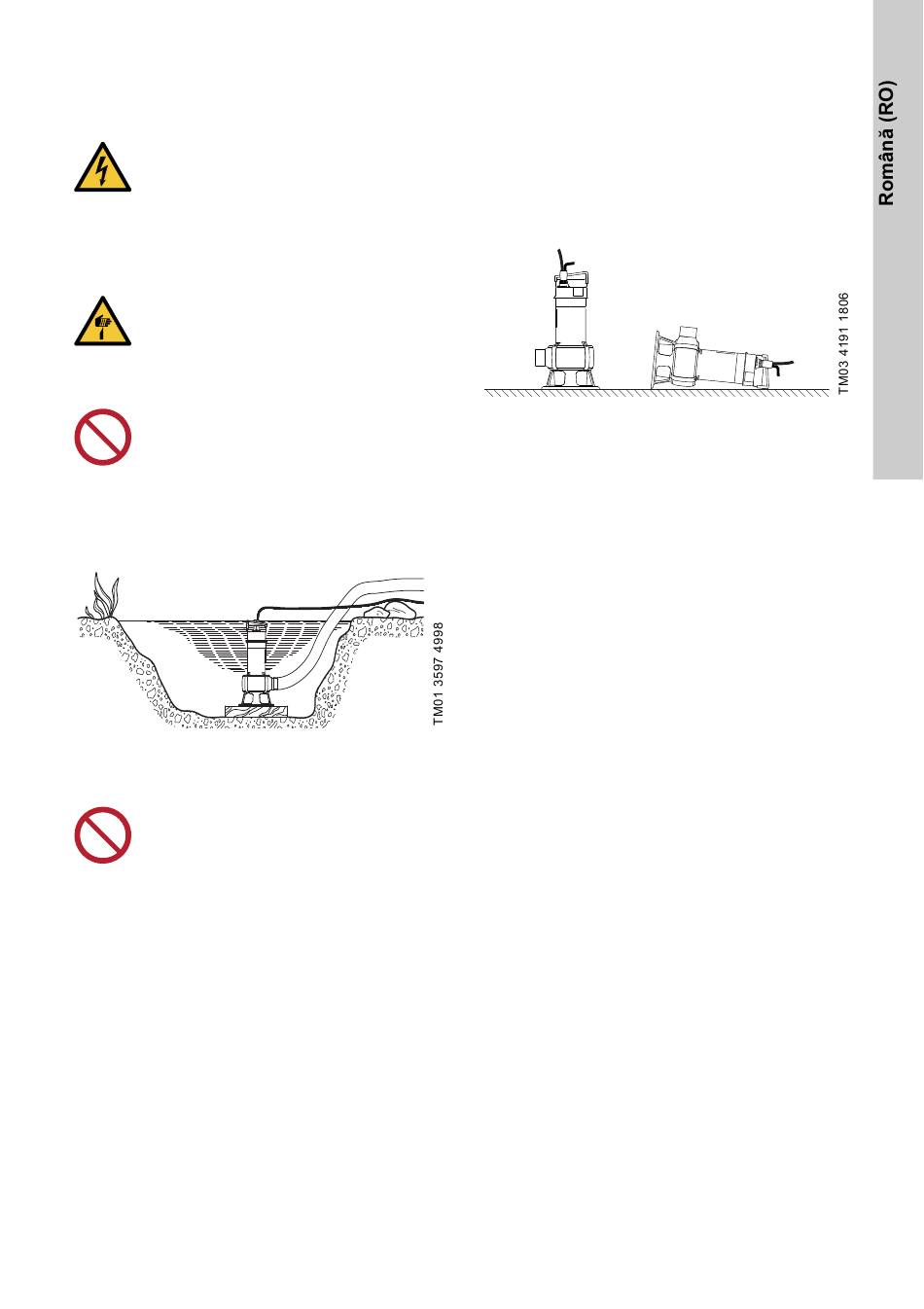

Fig. 2 Așezați pompa pe o placă
3.2.2 Ridicarea pompei
Nu trageți sau ridicați produsul de cablul
de alimentare.
Ridicați pompa folosind mânerul pompei. Nu ridicați
pompa de cablul de alimentare, conducta de
evacuare sau furtun.
Dacă pompa este instalată într-un puț sau rezervor,
coborâți-o și ridicați-o cu ajutorul unui fir sau lanț
fixat de mânerul pompei.
∙ ·
· · · · · ·
· · · · ·
· ∙ · · · ·
· ·
· · · · · ·
· · · · · · ·
· ·
· ∙ ∙ · · · · · ·
· · · · · · · ·
·
· ∙ ∙ · · ·
· · ·
· ∙ · ·
· · · ·
· · · · · ·
· ∙ ·
· · · · · ·
∙ ∙
∙ ∙ ∙
∙ ∙ ∙ ∙ ∙ ∙ ∙ ∙
∙ ∙
∙ ∙
∙
∙
∙
∙ ∙
∙ ∙
∙ ∙ ∙ ∙
∙
∙
∙ ∙ ∙
∙ ∙ ∙
∙
∙
∙ ∙
∙
∙
∙
∙
∙ ∙
∙
∙
∙ ∙ ∙
∙
∙ ∙
∙ ∙ ∙
∙
∙ ∙ ∙
∙
∙ ∙
∙ ∙ ∙
∙ ∙
∙ ∙
∙ ∙
∙ ∙
∙ ∙
∙
∙
∙
∙ ∙ ∙ ∙
∙
∙ ∙ ∙
∙ ∙ ∙ ∙
∙ ∙ ∙
∙
∙ ∙ ∙ ∙ ∙ ∙ ∙
∙
∙
∙ ∙ ∙ ∙
∙ ∙
∙ ∙
∙ ∙ ∙
∙ ∙ ∙
∙ ∙
∙ ∙
∙
∙ ∙
∙ ∙ ∙
∙ ∙
∙ ∙
∙ ∙ ∙
∙ ∙ ∙
∙ ∙
∙ ∙
∙
∙ ∙
∙ ∙
∙
∙ ∙
∙
∙ ∙
∙
∙ ∙ ∙ ∙ ∙ ∙ ∙
∙ ∙ ∙ ∙ ∙ ∙ ∙ ∙ ∙ ∙ ∙ ∙
∙
∙ ∙ ∙ ∙ ∙
∙ ∙ ∙ ∙ ∙ ∙
∙ ∙ ∙ ∙
∙ ∙ ∙ ∙ ∙ ∙ ∙
∙ ∙ ∙ ∙ ∙ ∙ ∙ ∙ ∙
∙ ∙ ∙ ∙ ∙ ∙ ∙ ∙
∙ ∙ ∙ ∙ ∙ ∙
∙ ∙ ∙ ∙ ∙
∙ ∙ ∙ ∙
3.2.3 Poziţionarea pompei
Pompa poate fi utilizată în poziție verticală sau
orizontală. Vezi fig. 3.
În timpul funcționării continue, motorul și admisia
pompei trebuie să fie întotdeauna acoperite complet
de lichidul pompat.
În timpul funcționării discontinue, motorul trebuie să
fie întotdeauna pe jumătate scufundat în lichidul
pompat.
Fig. 3 Poziția pompei
Când conducta sau furtunul au fost conectate,
așezați pompa în poziția sa de funcționare.
Poziționați pompa astfel încât aspirația pompei să nu
fie blocată sau parțial blocată de nămol, noroi sa
materiale similare.
În cazul instalării permanente, puțul trebuie curățat
de nămol, pietriș, etc. înainte ca pompa să fie
instalată.
3.2.4 Conexiune la conductă
Pentru instalare permanentă, vă recomandăm să
·
montați o îmbinare, o supapă de reținere și o supapă
izolatoare în conducta de evacuare.
3.2.5 Instalarea pe cuplare automată
Vezi figurile A și B din Appendix.
Pompele pentru instalare permanentă pot fi instalate
pe un cuplaj automat staţionar şi exploatate
submerse complet sau parţial în lichidul pompat.
1. Executați orificii de fixare pentru suportul barelor
de ghidare în interiorul puțului și fixați provizoriu
suportul barelor de ghidare cu două șuruburi.
2. Poziționați unitatea de bază a cuplării automate
pe fundul puțului. Folosiți un fir cu plumb pentru a
determina poziția corectă. Fixați cu șuruburi cu
expansiune pentru capacitate mare. Dacă fundul
puţului este neregulat, unitatea de bază a cuplării
automate trebuie susținută astfel încât să fie
orizontală când este fixată.
3. Asamblaţi linia de refulare în conformitate cu
procedurile general acceptate şi fără a expune
conducta la torsiune sau întindere.
