3.2 Mechaninis įrengimas
PAVOJUS
Elektros smūgis
Mirtis arba sunkus kūno sužalojimas
- Prieš pradėdami bet kokius darbus su
produktu, išjunkite elektros maitinimą.
- Pasirūpinkite, kad elektros maitinimas
negalėtų būti atsitiktinai įjungtas.
DĖMESIO
Aštrus elementas
Lengvas arba vidutinis kūno sužalojimas
- Naudokite individualias saugos
priemones.
- Pasirūpinkite, kad žmonės negalėtų
prisiliesti prie siurblio darbaračio.
Draudžiama siurblį įrengti pakabinant jį už
maitinimo kabelio arba išvado vamzdžio.
3.2.1 Pamatas
Pastatykite siurblį ant plokštės arba plytų taip, kad
įvado koštuvas nebūtų purve, dumble ar kitoje
panašioje medžiagoje. Žr.
∙
∙ ∙ ∙ ∙ ∙
∙ ∙
∙ ∙ ∙ ∙
∙
∙ ∙ ∙
∙ ∙ ∙ ∙
∙ ∙
∙ ∙ ∙ ∙ ∙ ∙
∙ ∙ ∙ ∙ ∙
∙
∙ ∙ ∙ ∙
∙ ∙
∙ ∙ ∙
∙ ∙
∙ ∙ ∙
∙ ∙ ∙
∙ ∙ ∙ ∙
∙ ∙
∙ ∙ ∙ ∙
∙ ∙ ∙
∙ ∙
∙ ∙
∙
∙
∙
∙
∙ ∙
∙
∙ ∙ ∙ ∙
∙
∙
∙
∙ ∙
∙ ∙
∙
∙
∙ ∙
∙ ∙ ∙
∙
∙ ∙
∙ ∙ ∙
∙ ∙ ∙
∙
∙ ∙ ∙ ∙
∙ ∙
∙ ∙
∙ ∙ ∙
∙
∙ ∙ ∙
∙ ∙ ∙
∙ ∙ ∙
∙
∙ ∙ ∙ ∙ ∙ ∙
∙ ∙ ∙
∙ ∙
∙ ∙
∙ ∙
∙ ∙
∙
∙ ∙
∙ ∙
∙ ∙
∙ ∙ ∙
∙ ∙ ∙
∙ ∙
∙
∙ ∙
∙ ∙
∙
∙
∙
∙ ∙
∙ ∙
∙
∙ ∙
∙ ∙
∙ ∙ ∙
∙ ∙
∙ ∙
∙
∙ ∙
∙ ∙
∙ ∙ ∙
∙ ∙ ∙
∙ ∙ ∙ ∙
∙
∙ ∙ ∙
∙ ∙ ∙ ∙ ∙
∙ ∙ ∙ ∙ ∙ ∙
∙ ∙ ∙ ∙ ∙ ∙ ∙ ∙ ∙
∙ ∙
∙ ∙ ∙ ∙ ∙
∙ ∙ ∙ ∙ ∙ ∙
∙ ∙ ∙ ∙ ∙ ∙
∙ ∙ ∙ ∙ ∙
∙ ∙ ∙ ∙ ∙ ∙ ∙ ∙ ∙
∙ ∙ ∙ ∙ ∙ ∙ ∙
∙ ∙ ∙ ∙ ∙ ∙
∙ ∙ ∙ ∙ ∙ ∙ ∙
∙ ∙

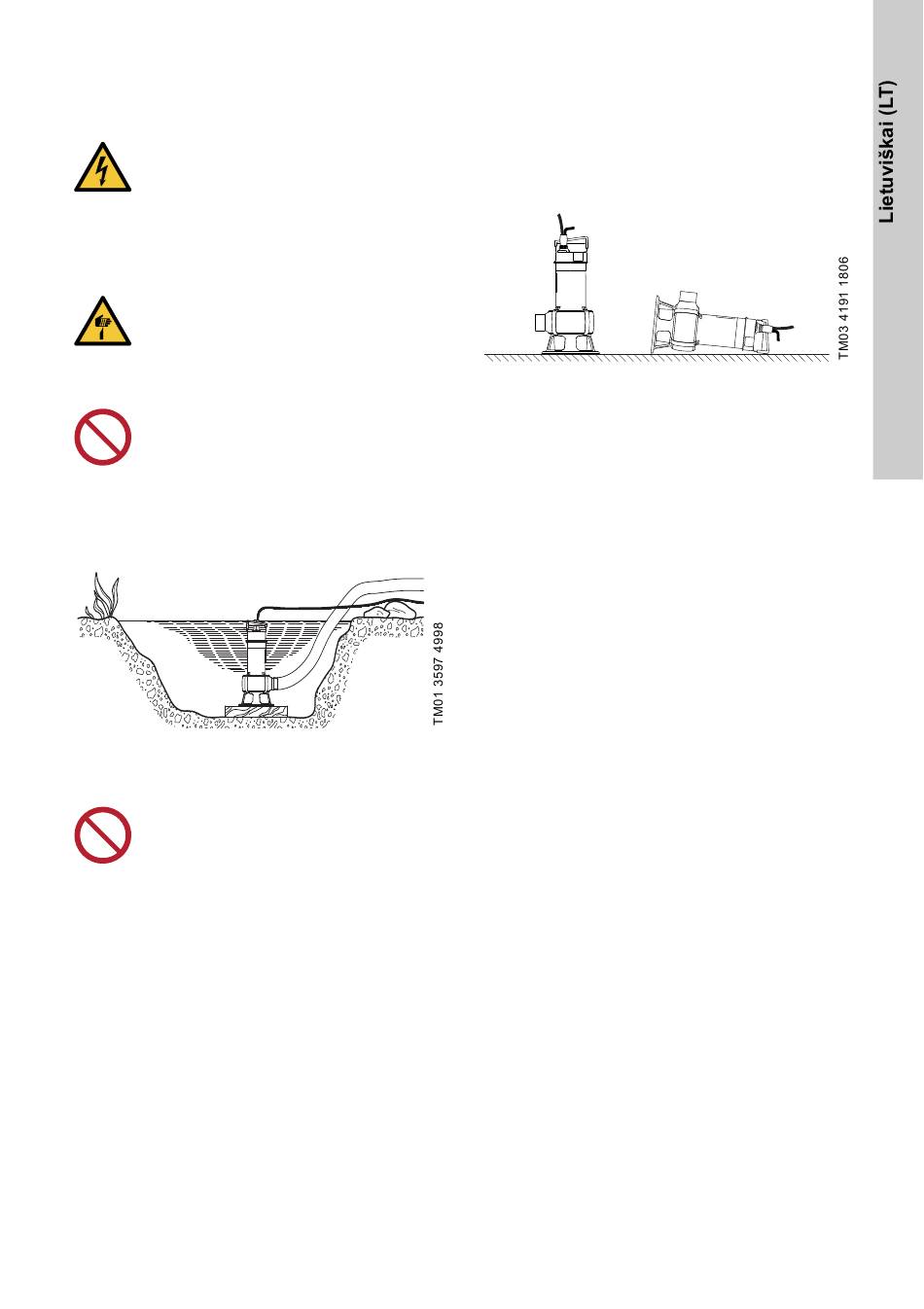

2. pav. Siurblys pastatytas ant plokštės
3.2.2 Siurblio kėlimas
Netraukite ir nekelkite produkto už
maitinimo kabelio.
Kelkite siurblį už kėlimo rankenos. Nekelkite siurblio
už maitinimo kabelio, išvado vamzdžio arba žarnos.
Jei siurblys įrengiamas šulinyje arba bake, nuleiskite
ir iškelkite jį prie siurblio rankenos pritvirtintu trosu
arba grandine.
2 pav.
∙ ·
· · · · · ·
· · · · ·
· ∙ · · · ·
· ·
· · · · · ·
· · · · · · ·
· ·
· ∙ ∙ · · · · · ·
· · · · · · · ·
·
· ∙ ∙ · · ·
· · ·
· ∙ · ·
· · · ·
· · · · · ·
· ∙ ·
· · · · · ·
∙ ∙
∙ ∙ ∙
∙ ∙ ∙ ∙ ∙ ∙ ∙ ∙
∙ ∙
∙ ∙
∙
∙
∙
∙ ∙
∙ ∙
∙ ∙ ∙ ∙
∙
∙
∙ ∙ ∙
∙ ∙ ∙
∙
∙
∙ ∙
∙
∙
∙
∙
∙ ∙
∙
∙
∙ ∙ ∙
∙
∙ ∙
∙ ∙ ∙
∙
∙ ∙ ∙
∙
∙ ∙
∙ ∙ ∙
∙ ∙
∙ ∙
∙ ∙
∙ ∙
∙ ∙
∙
∙
∙
∙ ∙ ∙ ∙
∙
∙ ∙ ∙
∙ ∙ ∙ ∙
∙ ∙ ∙
∙
∙ ∙ ∙ ∙ ∙ ∙ ∙
∙
∙
∙ ∙ ∙ ∙
∙ ∙
∙ ∙
∙ ∙ ∙
∙ ∙ ∙
∙ ∙
∙ ∙
∙
∙ ∙
∙ ∙ ∙
∙ ∙
∙ ∙
∙ ∙ ∙
∙ ∙ ∙
∙ ∙
∙ ∙
∙
∙ ∙
∙ ∙
∙
∙ ∙
∙
∙ ∙
∙
∙ ∙ ∙ ∙ ∙ ∙ ∙
∙ ∙ ∙ ∙ ∙ ∙ ∙ ∙ ∙ ∙ ∙ ∙
∙
∙ ∙ ∙ ∙ ∙
∙ ∙ ∙ ∙ ∙ ∙
∙ ∙ ∙ ∙
∙ ∙ ∙ ∙ ∙ ∙ ∙
∙ ∙ ∙ ∙ ∙ ∙ ∙ ∙ ∙
∙ ∙ ∙ ∙ ∙ ∙ ∙ ∙
∙ ∙ ∙ ∙ ∙ ∙
∙ ∙ ∙ ∙ ∙
∙ ∙ ∙ ∙
3.2.3 Siurblio padėtis
Siurblys gali būti naudojamas vertikalioje arba
horizontalioje padėtyje. Žr.
Nuolatinio darbo metu variklis ir siurblio įvadas turi
būti visą laiką visiškai apsemti siurbiamu skysčiu.
Darbo su pertraukomis metu variklis visą laiką turi
būti iki pusės apsemtas siurbiamu skysčiu.
3. pav. Siurblio padėtis
Prijungę vamzdį arba žarną, pastatykite siurblį į jo
darbinę padėtį.
Pastatykite siurblį taip, kad siurblio įvado visiškai ar
dalinai neužkimštų purvas, dumblas ar panašios
medžiagos.
Stacionaraus įrengimo atveju, prieš įrengiant siurblį,
iš duobės reikia išvalyti dumblą, akmenukus ir pan.
3.2.4 Vamzdžių jungtys
Stacionaraus įrengimo atveju rekomenduojama
prijungti jungtį, atbulinį vožtuvą ir sklendę išvado
vamzdyje.
3.2.5 Įrengimas ant automatinės movos
·
Žr. Appendix, A ir B pav.
Stacionariai įrengiami siurbliai gali būti montuojami
ant stacionarios automatinės movos ir
eksploatuojami pilnai arba dalinai panardinti į
siurbiamą skystį.
1. Siurblinėje išgręžkite kreipiamųjų laikiklio
tvirtinimo skyles ir laikinai priveržkite laikiklį
dviem varžtais.
2. Padėkite automatinės movos pagrindą siurblinės
dugne. Naudodamiesi svambalu, nustatykite
teisingą jo padėtį. Priveržkite stipriais
skečiamaisiais varžtais. Jei siurblinės dugnas yra
nelygus, automatinės movos pagrindas turi būti
atremtas taip, kad priveržus jis būtų horizontalus.
3. Sumontuokite išvado vamzdį laikydamiesi įprastų
procedūrų taip, kad vamzdis nebūtų
deformuojamas ar jo neveiktų papildomos
apkrovos ar įtempiai.
3 pav.
