3.2 Mehanička instalacija
OPASNOST
Strujni udar
Smrt ili teška telesna povreda
- Pre nego što započnete rad na pumpi,
isključite napajanje strujom.
- Mora se obezbediti da ne dođe do
slučajnog uključivanja napajanja
strujom.
OPREZ
Oštar deo
Laka ili umerena telesna povreda
- Nosite ličnu zaštitnu opremu.
- Vodite računa da ljudi ne mogu doći u
kontakt sa radnim kolom pumpe.
Ne instaliarajte pumpu tako da visi sa
strujnih kablova ili izlazne cevi.

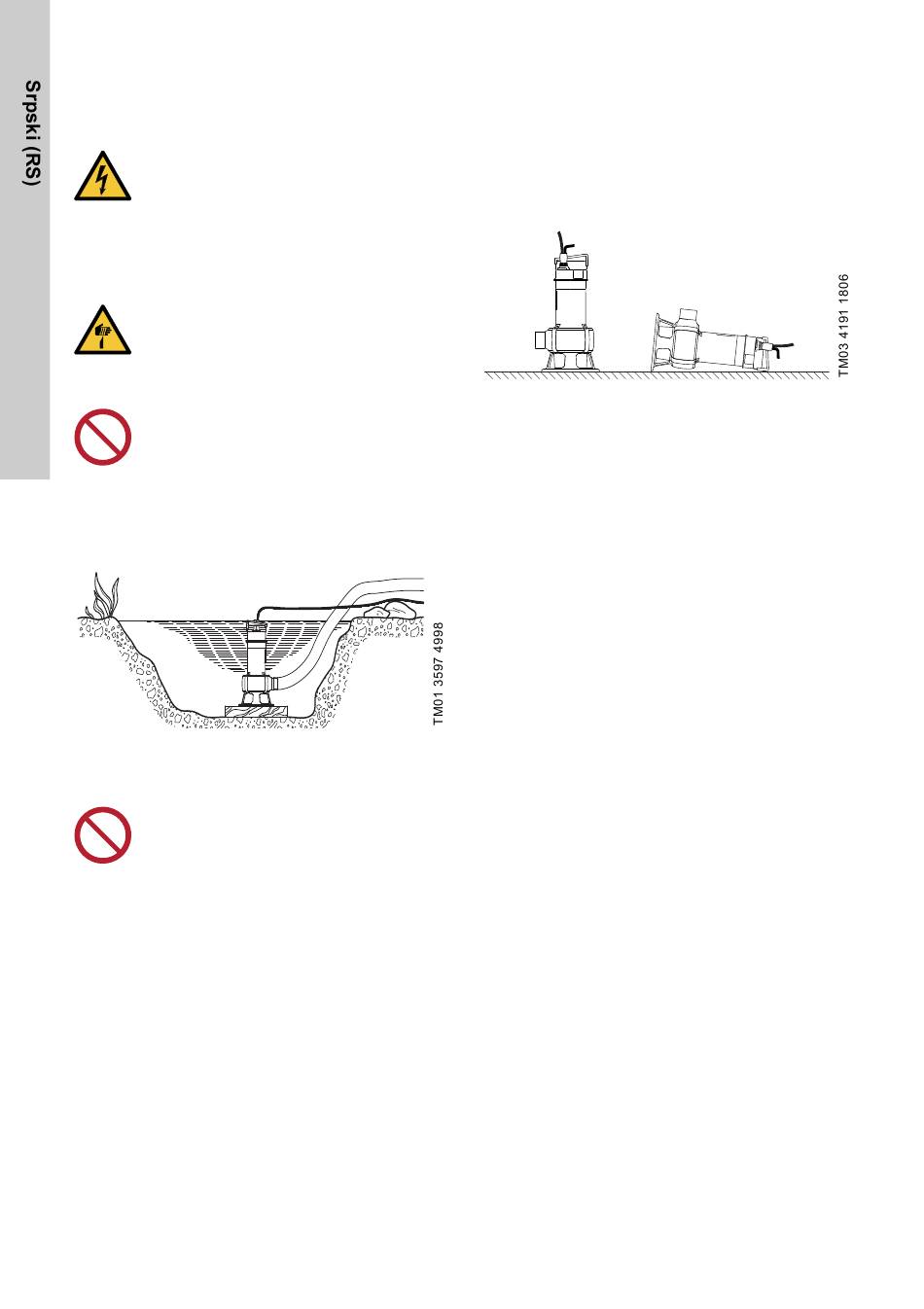

3.2.1 Osnova
Postavite pumpu na ploču ili cigle tako da ulazno sito
bude oslobođeno mulja, blata i sličnog materijala.
Pogledajte sl. 2.
∙
∙ ∙ ∙ ∙ ∙
∙ ∙
∙ ∙ ∙ ∙
∙
∙ ∙ ∙
∙ ∙ ∙ ∙
∙ ∙
∙ ∙ ∙ ∙ ∙ ∙
∙ ∙ ∙ ∙ ∙
∙
∙ ∙ ∙ ∙
∙ ∙
∙ ∙ ∙
∙ ∙
∙ ∙ ∙
∙ ∙ ∙
∙ ∙ ∙ ∙
∙ ∙
∙ ∙ ∙ ∙
∙ ∙ ∙
∙ ∙
∙ ∙
∙
∙
∙
∙
∙ ∙
∙
∙ ∙ ∙ ∙
∙
∙
∙
∙ ∙
∙ ∙
∙
∙
∙ ∙
∙ ∙ ∙
∙
∙ ∙
∙ ∙ ∙
∙ ∙ ∙
∙
∙ ∙ ∙ ∙
∙ ∙
∙ ∙
∙ ∙ ∙
∙
∙ ∙ ∙
∙ ∙ ∙
∙ ∙ ∙
∙
∙ ∙ ∙ ∙ ∙ ∙
∙ ∙ ∙
∙ ∙
∙ ∙
∙ ∙
∙ ∙
∙
∙ ∙
∙ ∙
∙ ∙
∙ ∙ ∙
∙ ∙ ∙
∙ ∙
∙
∙ ∙
∙ ∙
∙
∙
∙
∙ ∙
∙ ∙
∙
∙ ∙
∙ ∙
∙ ∙ ∙
∙ ∙
∙ ∙
∙
∙ ∙
∙ ∙
∙ ∙ ∙
∙ ∙ ∙
∙ ∙ ∙ ∙
∙
∙ ∙ ∙
∙ ∙ ∙ ∙ ∙
∙ ∙ ∙ ∙ ∙ ∙
∙ ∙ ∙ ∙ ∙ ∙ ∙ ∙ ∙
∙ ∙
∙ ∙ ∙ ∙ ∙
∙ ∙ ∙ ∙ ∙ ∙
∙ ∙ ∙ ∙ ∙ ∙
∙ ∙ ∙ ∙ ∙
∙ ∙ ∙ ∙ ∙ ∙ ∙ ∙ ∙
∙ ∙ ∙ ∙ ∙ ∙ ∙
∙ ∙ ∙ ∙ ∙ ∙
∙ ∙ ∙ ∙ ∙ ∙ ∙
∙ ∙
Slika 2 Postavite pumpu na ploču
3.2.2 Podizanje pumpe
Nemojte povlačiti ili podizati proizvod za
kabl napajanja.
Pumpu podignite koristeći ručku. Pumpu nemojte
podizati za kabl napajanja ili izlaznu cev, crevo.
Ako je pumpa instalirana u bunaru ili rezervoaru,
spustite je i podignite pomoću sajle ili lanca
pričvršćenog za ručku pumpe.
212
∙ ·
· · · · · ·
· · · · ·
· ∙ · · · ·
· ·
· · · · · ·
· · · · · · ·
· ·
· ∙ ∙ · · · · · ·
· · · · · · · ·
·
· ∙ ∙ · · ·
· · ·
· ∙ · ·
· · · ·
· · · · · ·
· ∙ ·
· · · · · ·
∙ ∙
∙ ∙ ∙
∙ ∙ ∙ ∙ ∙ ∙ ∙ ∙
∙ ∙
∙ ∙
∙
∙
∙
∙ ∙
∙ ∙
∙ ∙ ∙ ∙
∙
∙
∙ ∙ ∙
∙ ∙ ∙
∙
∙
∙ ∙
∙
∙
∙
∙
∙ ∙
∙
∙
∙ ∙ ∙
∙
∙ ∙
∙ ∙ ∙
∙
∙ ∙ ∙
∙
∙ ∙
∙ ∙ ∙
∙ ∙
∙ ∙
∙ ∙
∙ ∙
∙ ∙
∙
∙
∙
∙ ∙ ∙ ∙
∙
∙ ∙ ∙
∙ ∙ ∙ ∙
∙ ∙ ∙
∙
∙ ∙ ∙ ∙ ∙ ∙ ∙
∙
∙
∙ ∙ ∙ ∙
∙ ∙
∙ ∙
∙ ∙ ∙
∙ ∙ ∙
∙ ∙
∙ ∙
∙
∙ ∙
∙ ∙ ∙
∙ ∙
∙ ∙
∙ ∙ ∙
∙ ∙ ∙
∙ ∙
∙ ∙
∙
∙ ∙
∙ ∙
∙
∙ ∙
∙
∙ ∙
∙
∙ ∙ ∙ ∙ ∙ ∙ ∙
∙ ∙ ∙ ∙ ∙ ∙ ∙ ∙ ∙ ∙ ∙ ∙
∙
∙ ∙ ∙ ∙ ∙
∙ ∙ ∙ ∙ ∙ ∙
∙ ∙ ∙ ∙
∙ ∙ ∙ ∙ ∙ ∙ ∙
∙ ∙ ∙ ∙ ∙ ∙ ∙ ∙ ∙
∙ ∙ ∙ ∙ ∙ ∙ ∙ ∙
∙ ∙ ∙ ∙ ∙ ∙
∙ ∙ ∙ ∙ ∙
∙ ∙ ∙ ∙
3.2.3 Postavljanje pumpe
Pumpa se može koristiti u vertilalnom ili
horizontalnom položaju. Pogledajte sl. 3.
Tokom neprekidnog rada, motor i ulaz pumpe moraju
sve vreme biti potpuno pokriveni pumpanom
tečnošću.
Tokom naizmeničnog rada, motor mora uvek biti
polupotopljen u pumpanoj tečnosti.
Slika 3 Položaji pumpe
Kada se priključe cev ili crevo, postavite pumpu u
radni položaj.
Postavite pumpu tako da njen ulaz neće biti blokiran
ili delimično blokiran muljem, blatom ili sličnim
materijalima.
U slučaju trajne instalacije, jama se mora očistiti od
mulja, šljunka i sl. pre nego što se pumpa instalira.
3.2.4 Cevni priključak
Kod trajne instalacije, preporučujemo da na izlaznu
cev postavite spojni, nepovratni ventil i izolacioni
ventil.
·
3.2.5 Instalacija na automatsku spojnicu
Pogledajte slike A i B u Appendix.
Pumpe kod trajne instalacije mogu biti instalirane na
nepokretnu automatsku spojnicu i mogu da rade
kada su delimično ili potpuno potopljene u pumpanu
tečnost.
1. Izbušite otvore za montažu nosača vođice unutar
jame i privremeno ga pričvrstite sa dva zavrtnja.
2. Postavite osnovu automatske spojnice na dno
jame. Koristite libelu za određivanje pravog
položaja. Pričvrstite je ekspanzionim zavrtnjima
za velika opterećenja. Ako je dno jame neravno,
osnova automatske spojnice mora biti oslonjena
tako da bude u ravnom položaju kada se
pričvršćuje.
3. Montirajte izlazni vod u skladu sa opšte
prihvaćenim procedurama i ne izlažite ga uvijanju
ili zatezanju.
