3.2 Mehanska montaža
NEVARNOST
Električni udar
Smrt ali huda telesna poškodba
- Pred začetkom kakršnih koli del na
izdelku izklopite napajanje.
- Zagotovite, da električnega napajanja ni
mogoče nenamerno vklopiti.
POZOR
Oster predmet
Manjša ali zmerna telesna poškodba
- Uporabljajte osebno zaščitno opremo.
- Poskrbite, da osebe ne morejo priti v
stik z rotorjem črpalke.
Ne instalirajte črpalko tako, da bo visela z
električnega kabla ali tlačnega ocevja.
3.2.1 Betonska osnova
Črpalko namestite na ploščo ali opeko, da bo
notranje sito brez mulja, blata in podobnih
materialov. Glejte sliko 2.
∙ ∙
∙ ∙ ∙ ∙
∙ ∙
∙ ∙ ∙ ∙
∙ ∙
∙ ∙
∙ ∙ ∙ ∙
∙ ∙
∙ ∙ ∙ ∙ ∙ ∙
∙ ∙ ∙ ∙ ∙
∙
∙ ∙ ∙ ∙
∙ ∙
∙ ∙ ∙
∙ ∙ ∙
∙ ∙
∙ ∙ ∙
∙ ∙ ∙ ∙
∙ ∙
∙ ∙ ∙ ∙
∙ ∙ ∙ ∙
∙
∙ ∙
∙
∙
∙
∙
∙ ∙
∙
∙ ∙ ∙ ∙
∙
∙
∙
∙ ∙
∙ ∙
∙
∙ ∙
∙
∙ ∙ ∙
∙ ∙
∙
∙ ∙ ∙ ∙
∙ ∙
∙ ∙ ∙
∙ ∙
∙ ∙
∙ ∙ ∙
∙ ∙
∙ ∙
∙ ∙
∙ ∙ ∙
∙ ∙ ∙
∙ ∙ ∙
∙ ∙ ∙ ∙
∙ ∙ ∙
∙ ∙
∙ ∙
∙ ∙
∙ ∙
∙
∙
∙
∙ ∙
∙ ∙
∙ ∙ ∙
∙ ∙ ∙
∙ ∙
∙
∙ ∙
∙ ∙
∙
∙ ∙
∙ ∙
∙ ∙
∙
∙ ∙
∙ ∙
∙ ∙ ∙
∙ ∙ ∙
∙
∙
∙ ∙
∙ ∙
∙ ∙ ∙ ∙
∙ ∙
∙ ∙ ∙ ∙
∙ ∙
∙ ∙ ∙
∙ ∙ ∙ ∙
∙ ∙ ∙ ∙ ∙ ∙ ∙
∙ ∙ ∙ ∙ ∙ ∙ ∙ ∙
∙ ∙ ∙
∙ ∙ ∙ ∙
∙ ∙ ∙ ∙ ∙ ∙
∙ ∙ ∙ ∙ ∙ ∙
∙ ∙ ∙ ∙ ∙
∙ ∙ ∙ ∙ ∙ ∙ ∙ ∙ ∙ ∙ ∙
∙ ∙ ∙ ∙ ∙ ∙
∙ ∙ ∙ ∙ ∙
∙ ∙ ∙ ∙ ∙ ∙ ∙
∙ ∙

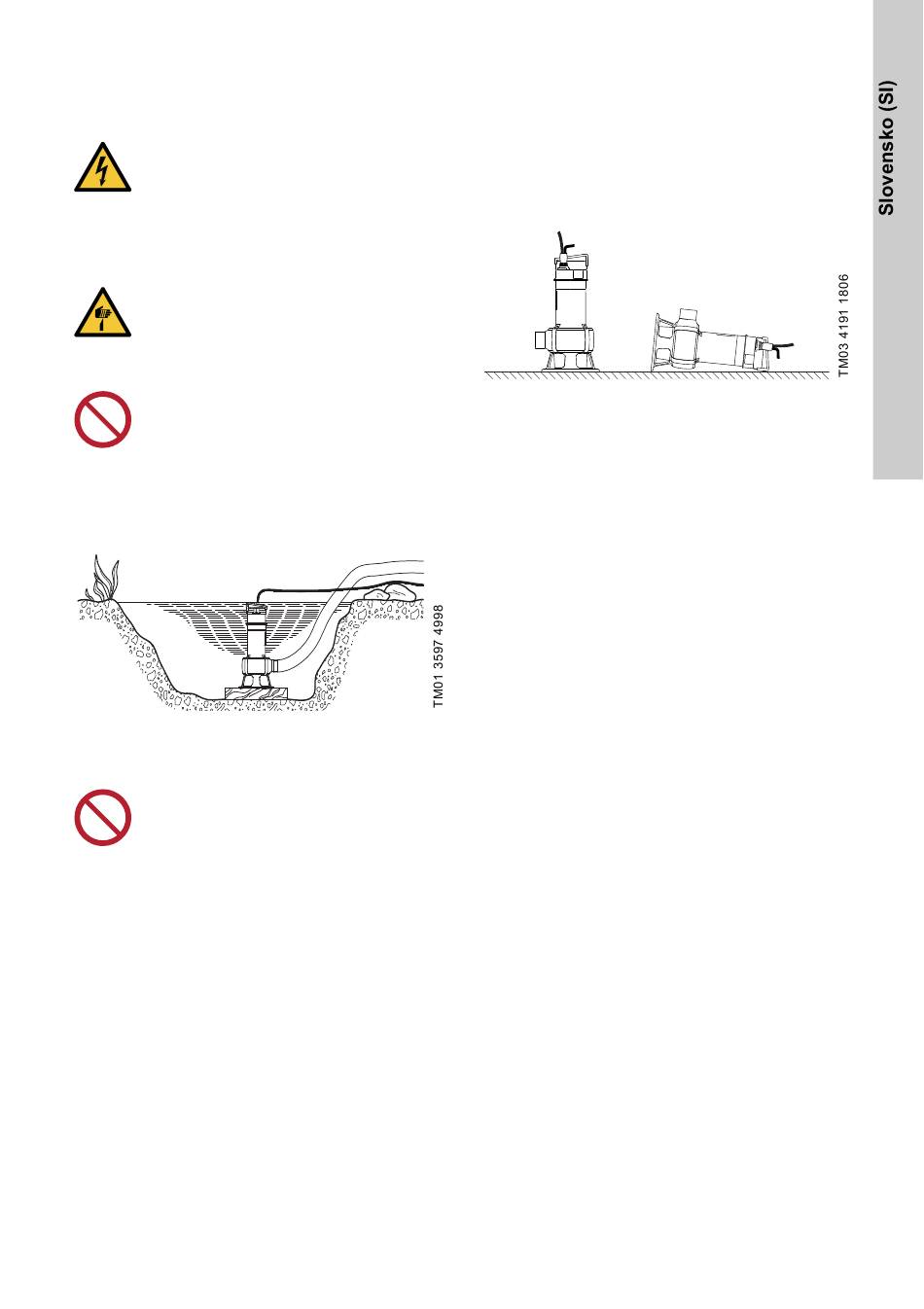

Slika 2 Črpalko namestite na ploščo.
3.2.2 Dviganje črpalke
Izdelka ne vlecite ali dvigujte za napajalni
kabel.
Črpalko dvignite s pomočjo ročaja. Črpalke nikoli ne
dvigujte za napajalni kabel, izhodno gibko cev ali
cev.
Če je črpalka nameščena v vodnjaku ali rezervoarju,
jo spustite ali dvignite s pomočjo žice ali verige,
pritrjene na ročaj črpalke.
∙ · ·
· · · · ·
· · · · ·
· ∙ · · · ·
· · ·
· · · · ·
· · · · · · ·
· ·
· ∙ ∙ · · · · · ·
· · · · · · · ·
·
· ∙ ∙ · · ·
· · ·
· ∙ · ·
· · · · · ·
· · · ·
· ∙ ·
· · · · · ·
∙ ∙
∙ ∙ ∙
∙ ∙ ∙ ∙ ∙ ∙ ∙ ∙
∙ ∙ ∙
∙
∙
∙
∙
∙ ∙
∙ ∙
∙ ∙ ∙ ∙
∙
∙
∙ ∙ ∙
∙ ∙ ∙
∙
∙
∙ ∙
∙
∙
∙
∙
∙ ∙
∙
∙
∙ ∙ ∙ ∙
∙ ∙ ∙ ∙
∙
∙
∙ ∙ ∙ ∙
∙ ∙
∙ ∙ ∙
∙ ∙
∙ ∙
∙ ∙
∙ ∙
∙ ∙
∙
∙
∙ ∙ ∙
∙ ∙
∙
∙ ∙ ∙
∙
∙ ∙ ∙
∙ ∙ ∙
∙
∙ ∙ ∙ ∙ ∙ ∙ ∙
∙
∙
∙ ∙ ∙ ∙
∙ ∙
∙ ∙
∙ ∙ ∙
∙ ∙ ∙
∙ ∙
∙ ∙
∙ ∙
∙ ∙
∙ ∙
∙ ∙
∙ ∙
∙ ∙ ∙
∙
∙ ∙
∙ ∙
∙ ∙
∙
∙ ∙
∙ ∙
∙
∙ ∙
∙
∙
∙
∙
∙ ∙ ∙ ∙ ∙ ∙ ∙ ∙ ∙
∙ ∙ ∙ ∙ ∙ ∙ ∙ ∙ ∙ ∙
∙ ∙ ∙
∙ ∙ ∙
∙ ∙ ∙ ∙ ∙ ∙
∙ ∙ ∙ ∙
∙ ∙ ∙ ∙ ∙ ∙ ∙
∙ ∙ ∙ ∙ ∙ ∙ ∙ ∙ ∙ ∙
∙ ∙ ∙ ∙ ∙ ∙ ∙ ∙ ∙
∙ ∙ ∙ ∙
∙ ∙ ∙ ∙ ∙
∙ ∙ ∙ ∙
3.2.3 Namestitev črpalke
Črpalko je mogoče uporabljati v navpičnem ali
vodoravnem položaju. Glejte sliko 3.
V primeru neprekinjenega delovanja morata biti
motor črpalke in sesalni priključek vedno popolnoma
prekrita s črpano tekočino.
Med občasnim delovanjem mora biti motor vedno do
polovice potopljen v črppano tekočino.
Slika 3 Položaj črpalke
Ko je gibka cev ali cev priključena, črpalko namestite
v položaj za delovanje.
Namestite črpalko tako, da se sesalni priključek ne
bo popolnoma ali delno zamašil z blatom, umazanijo
ali drugimi podobnimi materiali.
Pred stalno montažo v jašek je potrebno iz jaška
očistiti blato, prod, idr.
3.2.4 Cevna povezava
Pri trajni vgradnji priporočamo, da v izhodno cev
namestite spoj ter nepovratni in izolirni ventil.
·
3.2.5 Namestitev na avtomatski priklop
Glejte sliko C v poglavju Appendix.
Črpalke za trajno vgradnjo so lahko nameščene na
stacionarno montažno peto in obratujejo popolnoma
ali delno potopljene v črpano tekočino.
1. Na notranji strani jaška zvrtajte luknje in z dvema
vijakoma provizorično pritrdite nosilec za vodila.
2. Podnožje montažne pete namestite na dno jaška.
S svinčnico določite pravilen položaj. Pritrdite
montažno peto z močnimi razširitvenimi vijaki. Če
dno jame ni ravno, je treba podnožje
avtomatskega priklopa podpreti tako, da bo stalo
ravno, ko se bo privijalo.
3. Sestavite tlačni cevovod v skladu s splošno
sprejetimi postopki in brez izpostavljanja zvijanju
ali napetosti.
