4. Zarazte vodiace tyče na zátky v spodnej časti
automatickej spojky. Pre zjednodušenie
inštalácie skoste vnútrajšok vodiacich tyčí.
Vodiace tyče sa musia pevne pripevniť na zátky.
Odporúčame 3/4" potrubia strednej veľkosti ako
vodiace tyče.
5. Prispôsobte dĺžku vodiacich tyčí, aby sa dali
presne uchytiť k hornej konzole.
6. Odskrutkujte provizórne pripevnenú konzolu
vodiacej tyče, umiestite ju na hornú časť
vodiacich tyčí a nakoniec pripevnite na stenu
čerpacej šachty.
Vodiace lišty nesmú mať axiálnu vôľu,
pretože by to počas prevádzky čerpadla
spôsobovalo hluk.
7. Pred spustením čerpadla do šachty odstráňte
prípadný odpad.
8. Pripevnite polovicu automatickej spojky na
výtlačný otvor čerpadla. Potom nasuňte vodiacu
tyč tejto polovice spojky medzi spúšťacie tyče
a spustite čerpadlo do nádrže pomocou reťaze.
Hneď ako čerpadlo dosadne na základovú časť
automatickej spojky, dôjde automaticky k jeho
pevnému pripojeniu.
9. Zaveste koniec reťaze na vhodný hák na vrchu
šachty.
10. Dĺžku kábla motora nastavte tak, že kábel
naviniete na oporný diel, aby sa počas prevádzky
nepoškodil kábel. Oporný diel pripevnite na
vhodnú konzolu na vrchu šachty. Zabezpečte,
aby káble neboli ostro ohnuté alebo pritlačené.
Koniec kábla nesmie byť ponorený do
vody, pretože by voda mohla preniknúť do
motora.
3.2.6 Voľne stojaca montáž
Viď obr. C na Appendix.
Pre voľne stojace inštalácie čerpadiel pripevnite na
výtlačný otvor 90 ° koleno. Čerpadlo môže byť
nainštalované s hadicou alebo pevnou rúrou
a ventilmi.
Aby sa zjednodušilo oddelenie pri servise čerpadla,
pripevnite pružnú objímku alebo spojku ku kolenu na
výtlačnom hrdle.
Ak používate hadicu, uistite sa, že sa nevytvorí ohyb
a že vnútorný priemer hadice sa zhoduje s výtlačným
hrdlom čerpadla.
Ak sa používa pevné potrubie, pripevnite jednotku
alebo spojku, spätný ventil alebo izolačný ventil
v tomto poradí pri pohľade z čerpadla.
Spustite čerpadlo do kvapaliny.
Ak sa čerpadlo inštaluje v blatistom prostredí alebo
na nerovnom povrchu, odporúčame položiť ho na
tehly.
244
3.2.7 Nastavenie dĺžky kábla plavákového
spínača
Pre čerpadlá, dodané s plavákovým spínačom,
rozdiel hladín medzi zapnutím a vypnutím je možné
nastaviť zmenou voľnej dĺžky kábla medzi rukoväťou
čerpadla a plavákovým spínačom.
• Predĺžená voľná dĺžka kábla bude mať za
následok nižší počet zapnutí a vypnutí čerpadla
a väčší rozdiel medzi zapínacou a vypínacou
hladinou.
• Skrátená voľná dĺžka kábla bude mať za
následok vyšší počet zapnutí a vypnutí čerpadla
a menší rozdiel medzi zapínacou a vypínacou
hladinou.
Vypínacia hladina musí byť vždy nad sacím hrdlom
za účelom prevencie nasávania vzduchu čerpadlom.
L

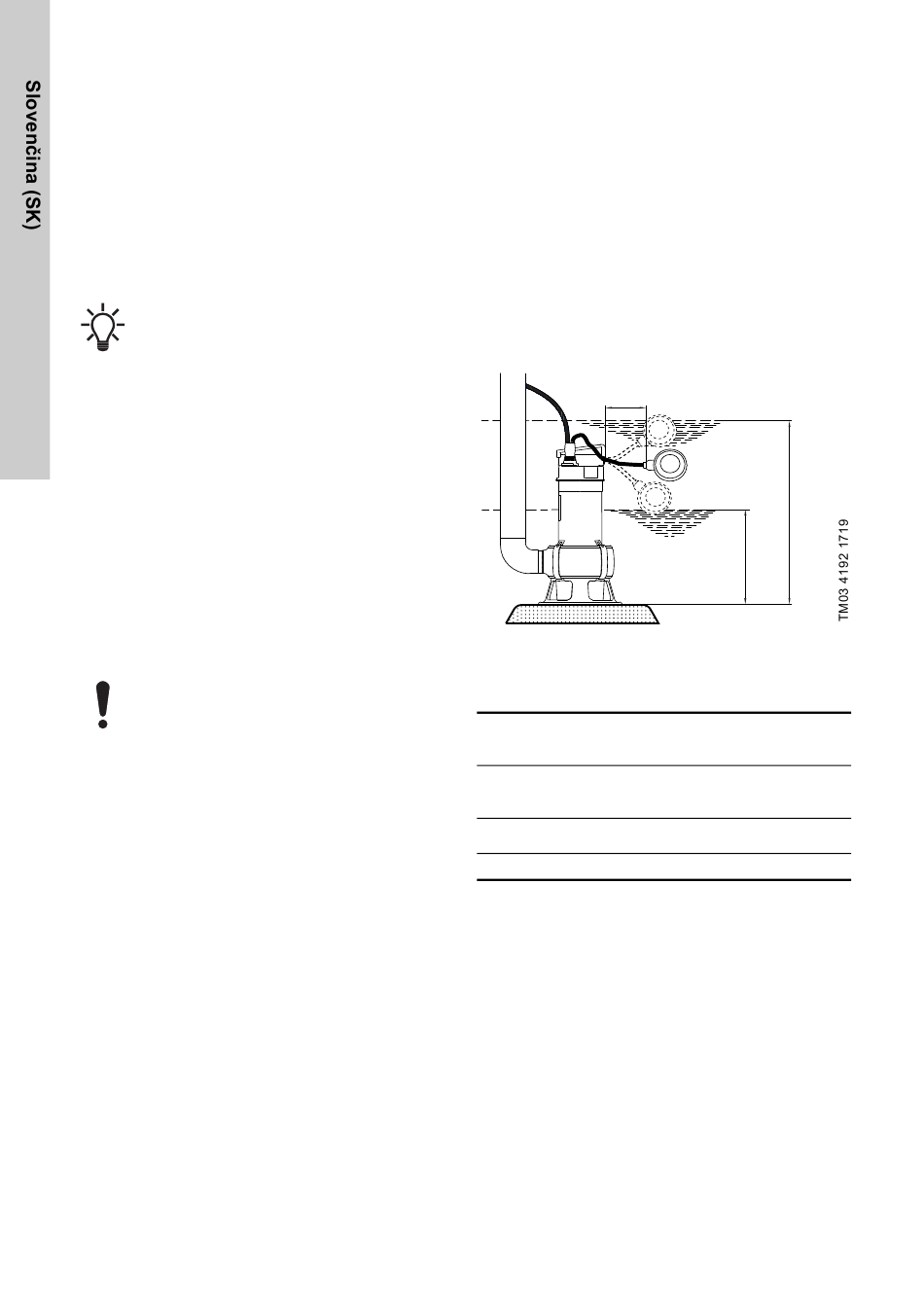

Obr. 4 Zapínacie a vypínacie hladiny
Zapínacie a vypínacie hladiny sa môžu meniť
v súlade s dĺžkou kábla.
Zapínacie a vypínacie hladiny čerpadla Unilift
AP B [mm]
Dĺžka kábla (L)
min. 100 mm
Spustenie Stop
500 300
Prerušovaná prevádzka
Počas prerušovanej prevádzky musí byť motor vždy
aspoň spolovice ponorený do čerpanej kvapaliny.
Čerpalo môže bežať v priebehu pol hodiny
maximálne 5 minút bez toho, aby bol motor ponorený
do kvapaliny.
Nepretržitá prevádzka
Počas nepretržitej prevádzky motor a nasávací otvor
čerpadla musia byť vždy kompletne zakryté
čerpanou kvapalinou.
Spuste
Stop
Dĺžka kábla (L)
max. 300 mm
Spustenie Stop
550 150
