3.2 Mekanisk installation
FARA
Risk för elektriska stötar
Risk för dödsfall eller allvarliga personska-
dor
- Stäng av strömförsörjningen innan
arbete påbörjas på produkten.
- Säkerställ att strömförsörjningen inte
kan kopplas på av misstag.
FÖRSIKTIGHET
Vassa komponenter
Risk för smärre eller måttliga personska-
dor
- Använd personlig skyddsutrustning.
- Kontrollera att personer inte kan komma
i kontakt med pumphjulet.
Pumpen får inte installeras så att den
hänger i elkabeln eller utloppsledningen.
3.2.1 Fundament
Placera pumpen på en platta eller på tegelstenar så
att sugsilen går fri från slam, lera och liknande mate-
rial. Se figur 2.
∙
∙ ∙ ∙ ∙ ∙
∙ ∙
∙ ∙ ∙ ∙
∙ ∙ ∙ ∙
∙ ∙ ∙ ∙
∙ ∙
∙ ∙ ∙ ∙ ∙
∙ ∙ ∙ ∙ ∙ ∙
∙ ∙ ∙ ∙ ∙
∙ ∙
∙ ∙ ∙
∙
∙ ∙ ∙ ∙
∙ ∙ ∙
∙ ∙ ∙ ∙
∙ ∙
∙ ∙
∙ ∙ ∙ ∙ ∙
∙ ∙
∙ ∙
∙
∙
∙ ∙
∙ ∙
∙
∙ ∙ ∙
∙ ∙
∙
∙
∙ ∙
∙
∙ ∙
∙
∙ ∙
∙
∙ ∙ ∙
∙ ∙
∙ ∙ ∙
∙ ∙ ∙
∙
∙ ∙ ∙ ∙
∙ ∙
∙ ∙
∙ ∙ ∙
∙
∙ ∙ ∙
∙ ∙
∙
∙ ∙ ∙
∙
∙ ∙ ∙ ∙ ∙
∙ ∙ ∙
∙ ∙ ∙
∙ ∙
∙
∙ ∙ ∙
∙
∙ ∙
∙ ∙
∙
∙ ∙ ∙ ∙
∙ ∙ ∙
∙ ∙
∙
∙
∙ ∙ ∙
∙
∙
∙
∙ ∙
∙ ∙
∙
∙ ∙
∙ ∙
∙ ∙ ∙
∙ ∙
∙ ∙
∙
∙
∙ ∙ ∙
∙ ∙ ∙
∙ ∙ ∙
∙ ∙ ∙
∙ ∙
∙ ∙ ∙
∙ ∙ ∙ ∙ ∙
∙ ∙ ∙ ∙
∙ ∙ ∙ ∙ ∙ ∙ ∙ ∙ ∙ ∙ ∙
∙ ∙ ∙ ∙ ∙ ∙ ∙
∙ ∙ ∙
∙ ∙ ∙ ∙ ∙ ∙ ∙ ∙ ∙
∙ ∙ ∙ ∙ ∙
∙ ∙ ∙ ∙ ∙ ∙ ∙ ∙ ∙
∙ ∙ ∙ ∙ ∙ ∙ ∙
∙ ∙ ∙ ∙ ∙ ∙
∙ ∙ ∙ ∙ ∙ ∙ ∙
∙ ∙

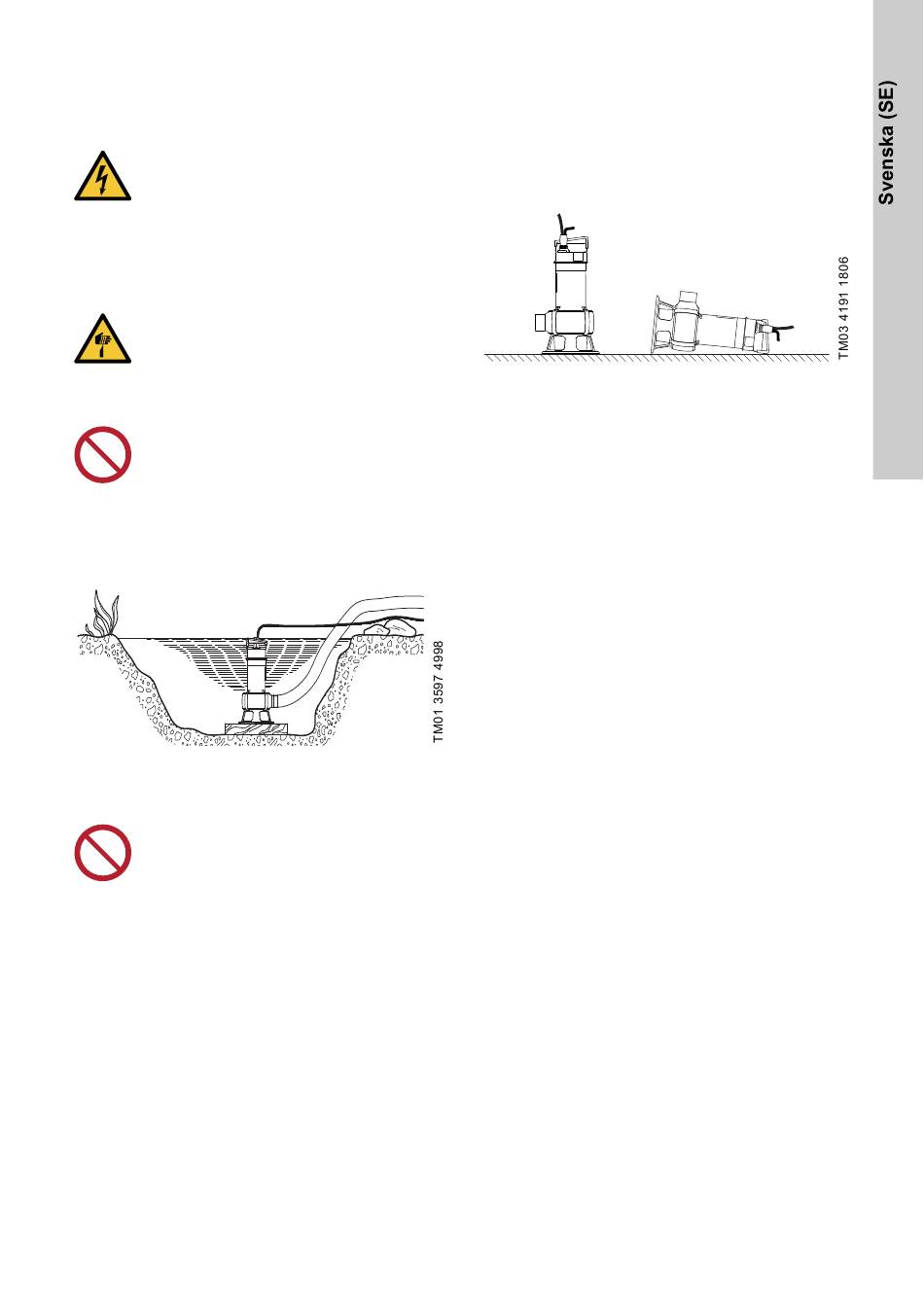

Fig. 2 Placera pumpen på en platta.
3.2.2 Lyftning av pumpen
Dra eller lyft inte produkten i strömförsörj-
ningskabeln.
Lyft pumpen i lyftbygeln. Lyft inte pumpen i strömför-
sörjningskabeln eller utloppsröret eller -slangen.
Om pumpen installeras i en brunn eller tank ska den
sänkas och lyftas med hjälp av en vajer eller kätting
fäst vid pumpbygeln.
∙
· · · · · · ·
· · · · ·
· ∙ · · · ·
· · · · · · · ·
· · · · · · ·
· ·
∙ ∙ · · · · ·
· · · · · · · · · ·
· ∙ ∙ · · · ·
· · ·
· ∙ · ·
· · ·
· · · · · · ·
· ∙ ·
· · · · · ·
∙ ∙
∙ ∙
∙ ∙ ∙ ∙ ∙ ∙ ∙ ∙ ∙
∙ ∙
∙ ∙
∙
∙ ∙
∙ ∙
∙ ∙
∙ ∙ ∙ ∙
∙
∙
∙ ∙
∙
∙ ∙ ∙
∙
∙ ∙ ∙
∙
∙
∙
∙
∙
∙ ∙
∙
∙ ∙ ∙
∙
∙ ∙
∙ ∙ ∙
∙
∙ ∙ ∙
∙
∙
∙ ∙ ∙ ∙
∙
∙ ∙ ∙
∙ ∙
∙ ∙
∙ ∙
∙
∙ ∙
∙ ∙ ∙
∙ ∙
∙ ∙ ∙
∙ ∙ ∙ ∙
∙ ∙ ∙
∙
∙ ∙ ∙ ∙ ∙ ∙ ∙
∙
∙ ∙ ∙ ∙ ∙
∙ ∙
∙ ∙
∙ ∙ ∙
∙ ∙ ∙
∙ ∙
∙ ∙
∙
∙ ∙
∙ ∙ ∙
∙ ∙
∙ ∙
∙ ∙ ∙
∙ ∙ ∙
∙ ∙
∙ ∙
∙
∙
∙ ∙ ∙
∙
∙ ∙
∙
∙ ∙
∙
∙ ∙ ∙ ∙ ∙
∙ ∙ ∙ ∙ ∙ ∙ ∙ ∙ ∙ ∙ ∙ ∙ ∙ ∙
∙ ∙ ∙ ∙ ∙ ∙
∙ ∙ ∙
∙ ∙ ∙ ∙ ∙ ∙ ∙
∙ ∙ ∙ ∙ ∙ ∙ ∙
∙ ∙ ∙ ∙ ∙ ∙ ∙ ∙ ∙
∙ ∙ ∙ ∙ ∙ ∙ ∙ ∙
∙ ∙ ∙ ∙ ∙ ∙
∙ ∙ ∙ ∙ ∙
∙ ∙ ∙ ∙
3.2.3 Positionering av pumpen
Pumpen kan användas i såväl vertikal som horison-
tell position. Se figur 3.
Vid kontinuerlig drift måste motorn och pumpen alltid
vara helt täckta av den pumpade vätskan.
Vid intermittent drift måste motorn alltid vara halvt
nedsänkt i den pumpade vätskan.
Fig. 3 Pumpens position
När röret eller slangen anslutits placeras pumpen i
sin driftsposition.
Placera pumpen så att pumpens inlopp inte blocke-
ras eller delvis blockeras av slam, lera eller liknande
material.
Vid fast installation måste brunnen rensas från slam,
grus etc. innan pumpen installeras.
3.2.4 Röranslutning
För fast installation rekommenderar vi att du monte-
rar en koppling, en backventil och en avstängnings-
ventil i utloppsröret.
3.2.5 Installation på kopplingsfot
·
Se figurerna A och B i Appendix.
Pumpar i fasta installationer kan installeras på statio-
när kopplingsfot och användas helt eller delvis ned-
sänkta i pumpvätskan.
1. Borra monteringshål för gejdrörskonsolen på
brunnens insida och fäst gejdrörskonsolen provi-
soriskt med två skruvar.
2. Placera kopplingsfotens nedersta del på brunn-
nens botten. Använd lod för att hitta rätt läge.
Fäst med kraftiga expanderskruvar. Om brunn-
nens botten är ojämn ska kopplingsfoten pallas
under så att den är vågrät vid fastdragningen.
3. Montera utloppsledningen i enlighet med allmän
praxis, så att den inte utsätts för vrid- eller drag-
påkänningar.
