3.2 Μηχανική εγκατάσταση
ΚΙΝ∆ΥΝΟΣ
Ηλεκτροπληξία
Θάνατος ή σοβαρός τραυματισμός ατόμων
- Κλείστε την παροχή ρεύματος πριν
ξεκινήσετε οποιαδήποτε εργασία στο
προϊόν.
- Βεβαιωθείτε ότι η παροχή ρεύματος δεν
μπορεί να ανοίξει κατά λάθος.
ΠΡΟΣΟΧΉ
Αιχμηρό στοιχείο
Μικρός ή μέτριος τραυματισμός ατόμων
- Φοράτε προσωπικό προστατευτικό
εξοπλισμό.
- Βεβαιωθείτε ότι κανένα άτομο δεν
μπορεί να έρθει σε επαφή με την
πτερωτή της αντλίας.
Η εγκατάσταση με την αντλία να κρέμεται
από το ηλεκτρικό καλώδιο ή τον σωλήνα
εξόδου δεν επιτρέπεται.
3.2.1 Βάση έδρασης
Τοποθετήστε την αντλία πάνω σε ένα έλασμα ή σε
τούβλα έτσι ώστε το φίλτρο εισόδου να είναι
ελεύθερο από ιλύ, λάσπη ή παρεμφερή υλικά. Βλέπε
σχήμα 2.
∙ ∙ ∙ ∙ ∙
∙ ∙ ∙
∙ ∙ ∙
∙
∙ ∙ ∙ ∙
∙ ∙
∙ ∙ ∙ ∙
∙ ∙ ∙ ∙ ∙
∙ ∙ ∙ ∙
∙ ∙
∙ ∙ ∙ ∙
∙ ∙
∙ ∙ ∙ ∙
∙ ∙ ∙ ∙
∙ ∙ ∙ ∙
∙ ∙ ∙ ∙
∙
∙ ∙
∙ ∙ ∙ ∙ ∙ ∙
∙
∙ ∙ ∙
∙
∙
∙ ∙
∙ ∙
∙
∙ ∙ ∙
∙ ∙
∙
∙
∙ ∙
∙
∙ ∙
∙ ∙ ∙
∙
∙ ∙ ∙
∙ ∙
∙ ∙ ∙
∙ ∙ ∙
∙
∙ ∙ ∙ ∙
∙
∙ ∙ ∙
∙ ∙
∙ ∙
∙ ∙
∙ ∙ ∙
∙
∙ ∙ ∙
∙
∙ ∙ ∙ ∙ ∙
∙
∙ ∙ ∙ ∙
∙ ∙ ∙
∙
∙ ∙ ∙
∙
∙ ∙
∙ ∙
∙
∙ ∙ ∙
∙
∙ ∙ ∙
∙ ∙
∙ ∙
∙ ∙ ∙
∙
∙ ∙
∙ ∙ ∙
∙
∙ ∙ ∙
∙ ∙
∙
∙ ∙
∙
∙ ∙ ∙
∙
∙
∙ ∙ ∙
∙ ∙ ∙
∙ ∙ ∙
∙ ∙ ∙
∙
∙ ∙ ∙ ∙
∙ ∙ ∙
∙ ∙ ∙ ∙ ∙
∙ ∙ ∙ ∙ ∙ ∙ ∙ ∙ ∙ ∙ ∙ ∙
∙ ∙ ∙ ∙ ∙ ∙ ∙
∙
∙ ∙ ∙ ∙ ∙ ∙ ∙ ∙ ∙
∙ ∙ ∙ ∙ ∙
∙ ∙ ∙ ∙ ∙ ∙ ∙ ∙ ∙ ∙ ∙
∙ ∙ ∙ ∙ ∙ ∙
∙ ∙ ∙ ∙ ∙ ∙ ∙
∙ ∙ ∙ ∙ ∙ ∙ ∙
∙ ∙

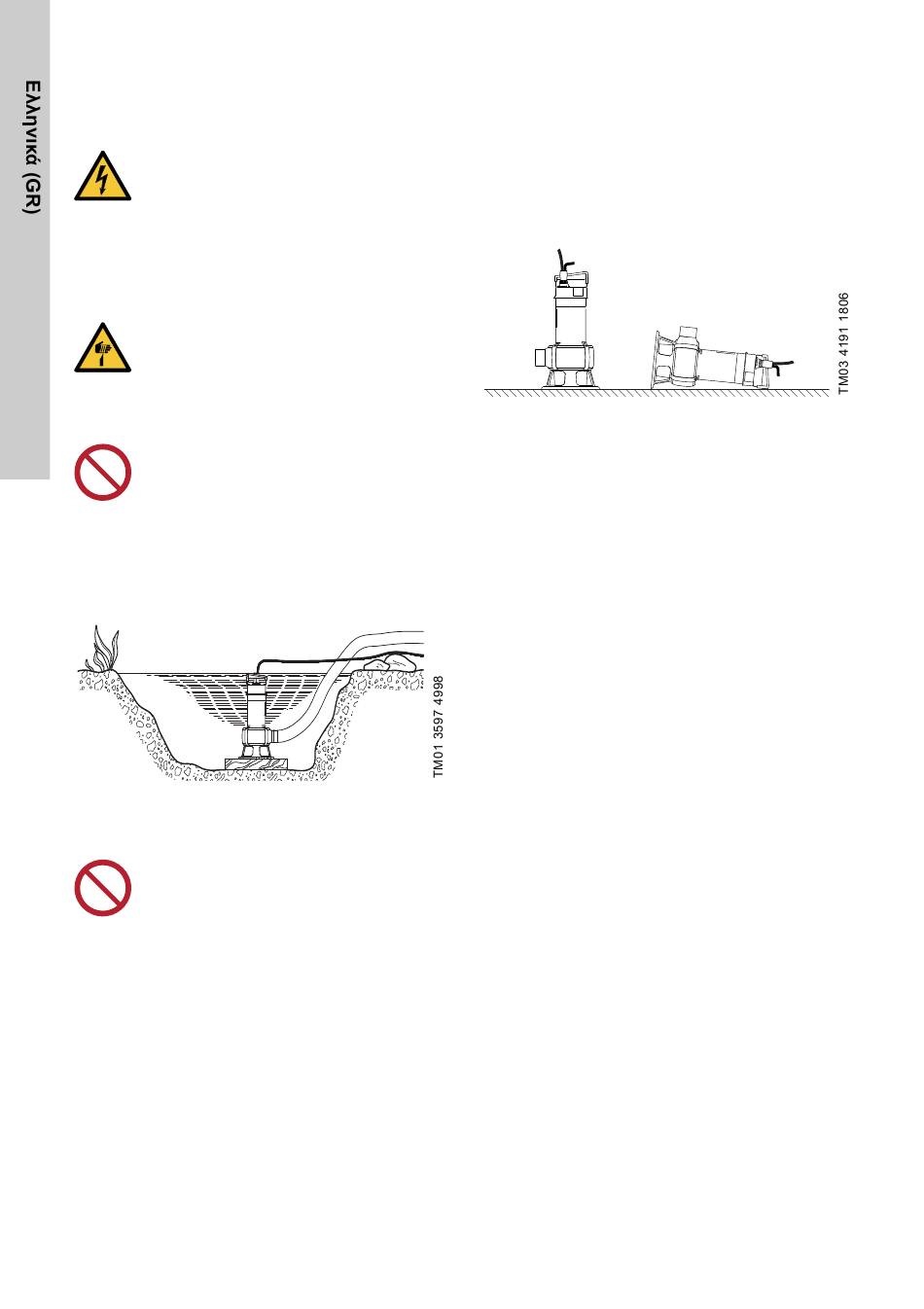

Σχ. 2 Τοποθέτηση αντλίας σε έλασμα
3.2.2 Ανύψωση της αντλίας
Μην τραβάτε και μην ανυψώνετε το προϊόν
από το καλώδιο ρεύματος.
Ανυψώστε την αντλία χρησιμοποιώντας τη λαβή της.
Μην ανυψώνετε την αντλία από το καλώδιο ρεύματος
ή από τον σωλήνα ή εύκαμπτο σωλήνα εξόδου.
Εάν η αντλία έχει εγκατασταθεί μέσα σε φρεάτιο ή
δεξαμενή, ανεβάστε και κατεβάστε την με τη βοήθεια
συρματόσχοινου ή αλυσίδας στερεωμένης στη λαβή
της αντλίας.
104
· ∙ · · · ·
· · · · · · ·
∙ · · ·
· ·
· · · · · · ·
· · · ·
· · · · · ·
∙ ∙ · · · ·
· · · · · · · ·
· · ·
· ∙ ∙ · · ·
· · ·
· ∙ · · ·
·
· · · · · · ·
· · ∙ · ·
· · · · · ·
∙
∙ ∙ ∙
∙ ∙ ∙ ∙ ∙ ∙ ∙
∙ ∙
∙ ∙
∙ ∙
∙
∙ ∙
∙
∙
∙ ∙
∙ ∙ ∙ ∙
∙
∙ ∙ ∙
∙
∙ ∙
∙ ∙
∙ ∙ ∙
∙
∙
∙ ∙
∙
∙ ∙
∙
∙ ∙ ∙
∙
∙ ∙
∙ ∙ ∙
∙
∙ ∙ ∙
∙
∙
∙ ∙ ∙
∙ ∙
∙ ∙ ∙
∙ ∙
∙ ∙
∙
∙
∙
∙ ∙
∙ ∙ ∙
∙ ∙
∙ ∙ ∙
∙ ∙ ∙
∙ ∙ ∙ ∙
∙
∙ ∙ ∙ ∙ ∙ ∙
∙
∙
∙ ∙ ∙ ∙
∙ ∙ ∙
∙ ∙
∙
∙ ∙
∙ ∙ ∙
∙ ∙
∙
∙
∙ ∙ ∙
∙
∙ ∙ ∙
∙ ∙
∙ ∙ ∙ ∙
∙ ∙ ∙
∙
∙
∙
∙
∙
∙
∙ ∙ ∙
∙
∙ ∙
∙
∙ ∙
∙
∙ ∙ ∙
∙ ∙ ∙ ∙ ∙ ∙ ∙ ∙ ∙ ∙ ∙ ∙ ∙ ∙ ∙ ∙
∙ ∙ ∙ ∙ ∙ ∙
∙ ∙
∙ ∙ ∙ ∙ ∙ ∙
∙ ∙ ∙ ∙ ∙ ∙ ∙ ∙
∙ ∙ ∙ ∙ ∙ ∙ ∙ ∙ ∙ ∙
∙ ∙ ∙ ∙ ∙ ∙
∙ ∙ ∙ ∙ ∙ ∙ ∙ ∙
∙ ∙ ∙ ∙ ∙
∙ ∙ ∙ ∙
3.2.3 Τοποθέτηση της αντλίας
Η αντλία μπορεί να χρησιμοποιηθεί σε κατακόρυφη ή
οριζόντια θέση. Βλέπε σχήμα 3.
Κατά τη διάρκεια συνεχούς λειτουργίας, ο κινητήρας
και η είσοδος της αντλίας πρέπει πάντα να
καλύπτονται πλήρως από το αντλούμενο υγρό.
Κατά τη διάρκεια διακεκομμένης λειτουργίας, ο
κινητήρας πρέπει να είναι πάντα βυθισμένος κατά το
ήμισυ μέσα στο αντλούμενο υγρό.
Σχ. 3 Θέση της αντλίας
Όταν ο σωλήνας ή ο εύκαμπτος σωλήνας έχει
συνδεθεί, τοποθετήστε την αντλία στη θέση
λειτουργίας της.
Τοποθετήστε την αντλία έτσι ώστε η είσοδος της
αντλίας να μην φράξει πλήρως ή εν μέρει από ιλύ,
λάσπη ή παρόμοια υλικά.
Στην περίπτωση μόνιμης εγκατάστασης, το φρεάτιο
πρέπει να καθαριστεί από ιλύ, χαλίκια, κλπ., πριν την
εγκατάσταση της αντλίας.
3.2.4 Σύνδεση σωλήνα
Για μόνιμη εγκατάσταση, συνιστούμε την τοποθέτηση
ενός συνδέσμου, μιας βαλβίδας αντεπιστροφής και
μιας βάνας απομόνωσης στον σωλήνα εξόδου.
·
3.2.5 Εγκατάσταση με αυτόματη ζεύξη
Βλέπε σχήματα A και B στο Appendix.
Οι αντλίες για μόνιμη εγκατάσταση μπορούν να
τοποθετηθούν σε σταθερή αυτόματη ζεύξη και να
λειτουργούν πλήρως ή μερικώς βυθισμένες στο
αντλούμενο υγρό.
1. Ανοίξτε οπές τοποθέτησης για το βραχίονα της
ράγας καθοδήγησης στο εσωτερικό του φρεατίου
και στερεώστε προσωρινά το βραχίονα με δύο
βίδες.
2. Τοποθετήστε τη μονάδα βάσης της αυτόματης
ζεύξης στον πυθμένα του φρεατίου.
Χρησιμοποιήστε ένα νήμα στάθμης για να βρείτε
τη σωστή θέση. Στερεώστε με εφελκυστικούς
κοχλίες βαρέως τύπου. Εάν ο πυθμένας του
φρεατίου είναι ανώμαλος, η μονάδα βάσης της
αυτόματης ζεύξης πρέπει να υποστηριχθεί
κατάλληλα ώστε να είναι ίσια όταν στερεωθεί.
3. Συναρμολογήστε το σωλήνα εξόδου σύμφωνα με
τις γενικά αποδεκτές διαδικασίες και χωρίς να τον
εκθέσετε σε παραμορφώσεις ή τάσεις.
