4. Vodila namestite na nastavke na spodnji del
montažne pete. Za lažjo namestitev vodilo
nagnite. Vodila morajo biti trdno pritrjena na
nastavke. Priporočamo, da za vodila uporabite 3/
4" srednje velike cevi.
5. Dolžino vodila prilagodite, da se natančno prilega
nosilcu na vrhu.
6. Odvijačite začasno pritrjen nosilec vodil in ga
pritrdite na vrh vodil ter ga fiksno privijte v steno
jaška.
Vodila se ne smejo aksialno premikati, saj
bi to povzročalo hrup med delovanjem
črpalke.
7. Pred namestitvijo črpalke odstranite umazanijo iz
jaška.
8. Polovico sistema za samodejni priklop pritrdite
na izhod črpalke. Nato potisnite vodilno palico
polovice sistema za avtomatski priklop med
vodila in spustite črpalko v jašek s pomočjo
verige. Ko črpalka doseže osnovno enoto
montažne pete, se bo z njo avtomatsko trdno
sklopila.
9. Konec verige obesite na ustrezno kljuko na vrhu
jaška.
10. Dolžino motornega kabla nastavite tako, da ga
navijete na razbremenilni element in s tem
zagotovite, da se kabel med delovanjem ne bo
poškodoval. Sprostilni element pritrdite na
primeren nosilec na vrhu jaška. Prepričajte se, da
kabli niso ostro upognjeni ali priščipnjeni.
Prosti konec kabla ne sme biti potopljen,
saj lahko voda prek kabla prodre v motor.
3.2.6 Prostostoječa namestitev
Glejte sliko C v poglavju Appendix.
Za prostostoječo namestitev črpalk, na tlačni
priključek pritrdite 90 ° koleno. Črpalka je lahko
instalirana z gibljivo ali togo cevjo in ventili.
Da olajšate servisiranje črpalke, na izhodni strani
namestite prilagodljiv vmesni člen ali sklopko, za
enostavno ločevanje.
Če uporabljate gibko cev, se prepričajte, da ni
upognjena in da je notranji premer gibke cevi enak
notranjemu premeru izhodne odprtine.
Če uporabite negibko cev, namestitee spoj, sklopko,
nepovratni ventil in izolirni ventil (v navedenem
zaporedju gledano s strani črpalke).
Črpalko potopite v tekočino.
Če je črpalka nameščena v blatnih pogojih ali na
neravnih tleh, priporočamo, da črpalko podprete z
opeko.
234
3.2.7 Prilagoditev dolžine kable potopnega
stikala
Pri črpalkah s plovnim stikalom je lahko razlika
nivoja med vklopom in izklopom prilagojena s
spreminjanjem proste dolžine kabla med ročajem
črpalke in plovnim stikalom.
•
Daljši prosti kabel pomeni manj vklop in izklopov
ter večjo razliko v nivoju.
•
Krajši prosti kabel pomeni več vklopov in izklopov
ter manjšo razliko v nivoju.
Nivo izklopa mora biti nad vhodno odprtino črpalke,
da preprečite, da bi črpalka zajemala zrak.

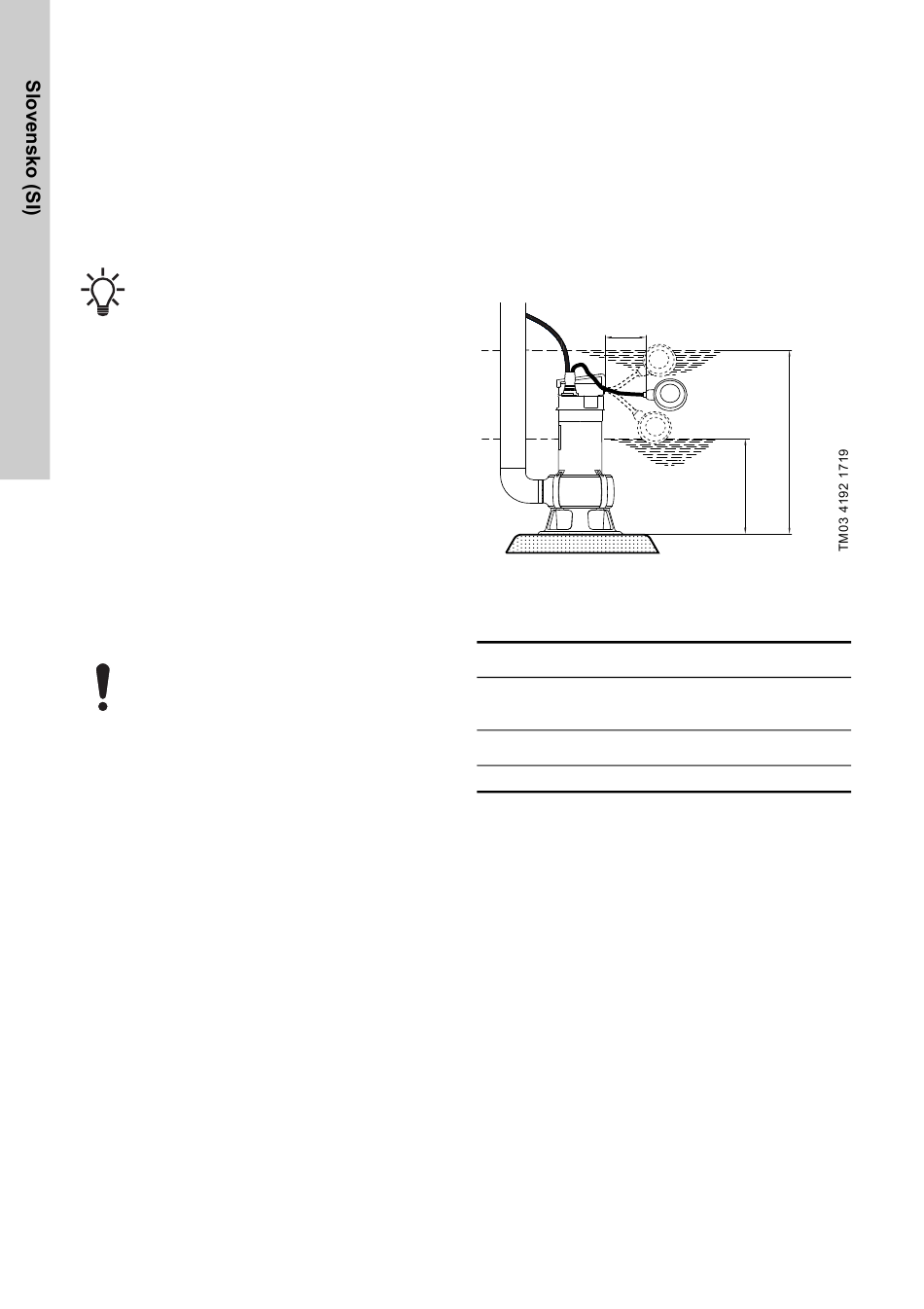

L
Slika 4
Ravni vklopa in izklopa
Nivoji vklopa in izklopa se razlikujejo glede na
dolžino kabla.
Nivoji vklopa in izklopa za Unilift AP B [mm]
Dolžina kabla (L)
najmanj 100 mm
Vklop
Izklop
500
300
Delovanje s prekinitvami
Med občasnim delovanjem mora biti motor vedno do
polovice potopljen v črppano tekočino.
Če motor ni potopljen v tekočino, lahko črpalka
deluje največ 5 minut na 30 minut.
Delovanje brez prekinitev
V primeru neprekinjenega delovanja morata biti
motor črpalke in sesalni priključek vedno popolnoma
prekrita s črpano tekočino.
Vklop
Izklop
Dolžina kabla (L)
največ 300 mm
Vklop
Izklop
550
150
