4. Pričvrstite vođice na priključke, na donjem delu
automatske spojnice. Nagnite vođice kako biste
olakšali instalaciju. Vođice moraju čvrsto
prijanjati na priključke. Za vođice preporučujemo
cevi od 3/4", srednje veličine.
5. Prilagodite dužinu vođica tako da tačno
odgovaraju nosačima na vrhu.
6. Skinite provizorno učvršćeni držač vođice,
montirajte ga na vrh vođice i konačno dobro
učvrstite na zid jame.
Vođica ne sme imati aksijalni hod jer bi to
moglo uzrokovati buku tokom rada pumpe.
7. Očistite otpatke u jami pre spuštanja pumpe u
jamu.
8. Postavite polutku automatske spojnice na izlaz
pumpe. Zatim gurnite vodeću šipku ove spojne
polutke između vođica i spustite pumpu u jamu
pomoću lanca. Kada pumpa dosegne osnovu
automatske spojnice, automatski će se pričvrstiti.
9. Kraj lanca pričvrstite za odgovarajuću kuku na
vrhu jame.
10. Prilagodite dužinu kabla motora namotavanjem
na priključak za rasterećenje tako da se tokom
rada ne može oštetiti. Pričvrstite priključak za
rasterećenje na pogodnu konzolu na vrhu jame.
Vodite računa da kablovi nisu oštro savijeni ili
priklješteni.
Kraj kabla ne sme da bude potopljen kako
voda ne bi kroz kabl došla do motora.
3.2.6 Samostojeća instalacija
Pogledajte sl. C u Appendix.
Kod samostojeće instalacije pumpe, na izlaz
postavite koleno od 90 °. Pumpa može biti montirana
sa crevima ili krutim cevima i ventilima.
Kako biste olakšali servis pumpe, postavite fleksibilni
spoj ili spojnicu na izlaznu cev radi lakšeg odvajanja.
Ako se koristi crevo, vodite računa da se crevo ne
priklješti i da unutrašnji prečnik creva odgovara
izlazu pumpe.
Ako se koristi kruta cev, holender ili spojnica,
gledano od pumpe, moraju se postaviti nepovratni i
izolacioni ventil navedenim redosledom.
Spustite pumpu u tečnost.
Ako pumpu treba instalirati u blatnjavim uslovima ili
na neravnom tlu, preporučujemo da je oslonite na
cigle.
3.2.7 Podešavanje dužine kabla prekidača na
plovak
Kod pumpi sa prekidačem na plovak, razlika nivoa
uključenja i isključenja može se podesiti promenom
dužine slobodnog kabla između prekidača na plovak
i ručke pumpe.
• Povećana dužina slobodnog kabla rezultuje
manje uključenja i isključenja i veliku razliku
nivoa.
• Smanjena dužina slobodnog kabla rezultuje više
uključenja i isključenja i malu razliku nivoa.
Nivo isključenja mora biti iznad ulaza pumpe kako bi
se sprečilo da pumpa povuče vazduh.
L

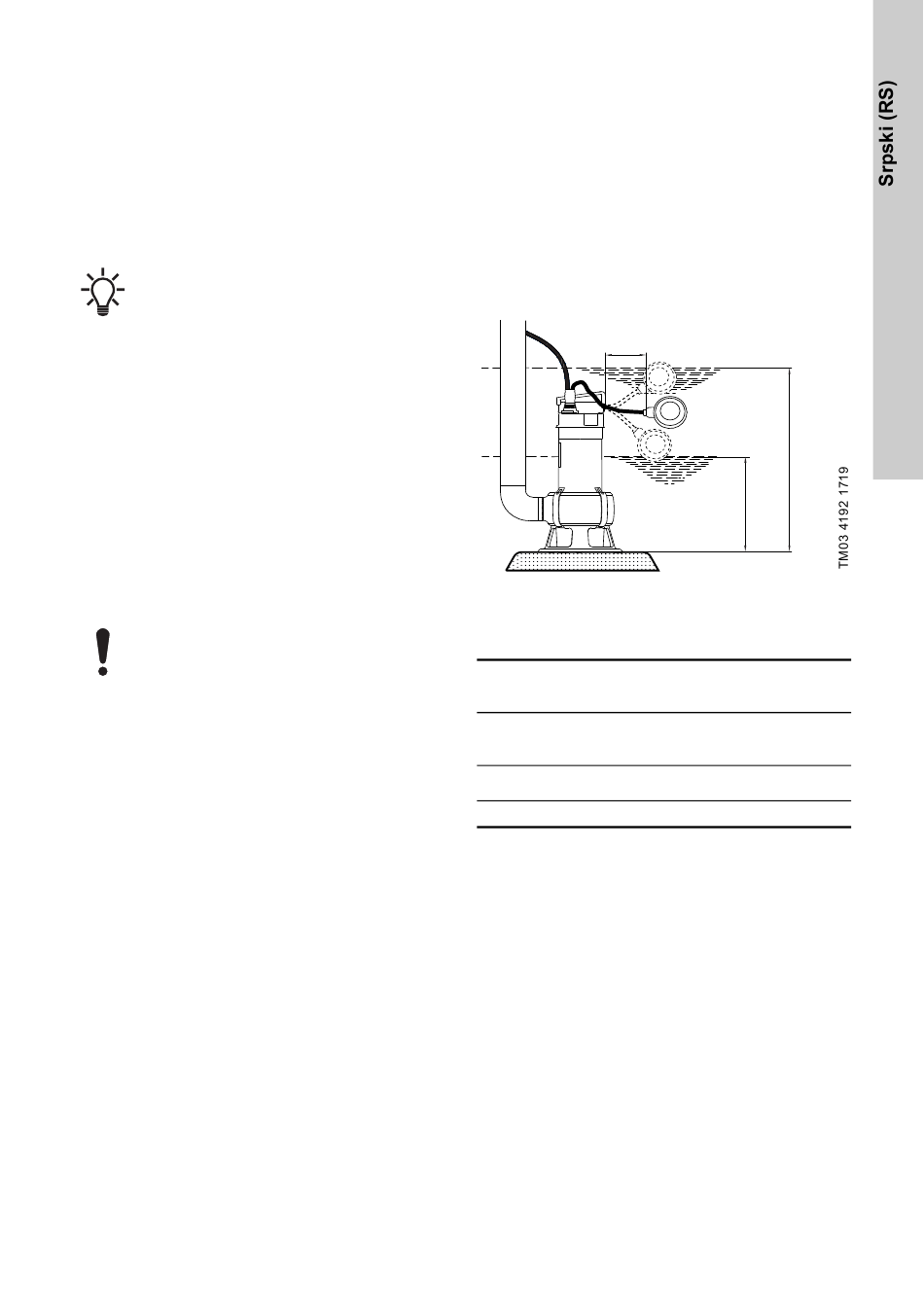

Slika 4 Nivoi uključenja i isključenja
Nivoi uključenja i isključenja variraju u zavisnosti od
dužine kabla.
Nivoi uključenja i isključenja [mm] kod pumpe
Unilift AP B
Dužina kabla (L)
min. 100 mm
Uključenje Isklj.
500 300
Rad sa prekidima
Tokom rada sa prekidima, motor mora uvek biti
polupotopljen u pumpanu tečnost.
Pumpi je dozvoljeno da radi najviše 5 minuta u
intervalu rada od 30 minuta sa motorom van
pumpane tečnosti.
Neprekidan rad
Tokom neprekidnog rada, motor i ulaz pumpe moraju
sve vreme biti potpuno pokriveni pumpanom
tečnošću.
Uključenje
Isklj.
Dužina kabla (L)
maks. 300 mm
Uključenje Isklj.
550 150
