4. Poziţionaţi prin lovituri barele de ghidare pe
cepurile părții inferioare a cuplajului automat.
Teşiţi interiorul șinelor de ghidare pentru a facilita
instalarea. Șinele de ghidare trebuie să se fixeze
strâns pe cepuri. Recomandăm conducte cu
dimensiunea medie de 3/4" pe post de bare de
ghidare.
5. Adaptaţi lungimea barelor de ghidare să se
potrivească precis cu consola din partea
superioară.
6. Deşurubaţi suportul șinei de ghidare strâns
provizoriu, montați-l în partea de sus a șinelor de
ghidare şi fixaţi-l ferm pe peretele puţului.
Șinele de ghidare nu trebuie să aibă joc
axial, acest lucru putând genera zgomot în
timpul funcţionării pompei.
7. Eliminați reziduurile din puț înainte de a coborî
pompa în puț.
8. Fixați jumătatea de cuplare automată la
evacuarea pompei. Apoi glisați bara de ghidare a
acestei jumătăți de cuplare între barele de
ghidare și coborâți pompa în puț cu ajutorul unui
lanț. Când pompa ajunge la unitatea de bază a
cuplajului automat, pompa se va racorda strâns
în mod automat.
9. Agățați capătul lanțului de un cârlig adecvat la
partea superioară a puțului.
10. Ajustați lungimea cablului motorului înfășurându-l
în jurul unei piese de ajustare, astfel încât cablul
să nu fie afectat în timpul funcționării. Ataşaţi
piesa de ajustare la un cârlig corespunzător la
partea superioară a puţului. Asiguraţi-vă că
niciun cablu nu este îndoit sau strivit.
Capătul liber al cablului nu trebuie imersat
deoarece apa poate pătrunde prin cablu în
motor.
3.2.6 Instalare submersibilă independentă
Vezi fig. C în Appendix.
Pentru instalarea de sine stătătoare a pompelor,
montați un cot de 90 ° la evacuare. Pompa poate fi
instalată cu un furtun sau conducte rigide și vane.
Pentru a ușura executarea lucrărilor la pompă,
montaţi o îmbinare sau un cuplaj flexibil la conducta
de evacuare pentru detașare ușoară.
Dacă este utilizat un furtun, asigurați-vă că acesta
nu se îndoaie și că diametrul interior al furtunului se
potrivește cu cel al evacuării.
Dacă se folosește o conductă rigidă, îmbinarea sau
cuplajul, supapa de reținere și supapa izolatoare
trebuie montate în ordinea menționată, văzută de la
pompă.
Coborâţi pompa în lichid.
Dacă pompa este instalată într-un mediu cu nămol
sau pe un teren denivelat, vă recomandăm să
așezaţi pompa pe un suport de cărămizi.
202
3.2.7 Potrivirea lungimii cablului întrerupătorului
cu flotor
Pentru pompele livrate cu întrerupător cu flotor,
diferența de nivel dintre pornire și oprire poate fi
ajustată prin schimbarea lungimii cablului liber între
întrerupătorul cu flotor și mânerul pompei.
• O lungime mai mare a cablului liber va duce la
mai puține porniri și opriri și o diferență mare de
nivel.
• O lungime redusă a cablului liber va duce la
porniri și opriri mai frecvente și la o diferență
mică de nivel.
Nivelul de oprire trebuie să fie deasupra aspirației
pompei pentru a preveni pătrunderea aerului în
pompă.
L

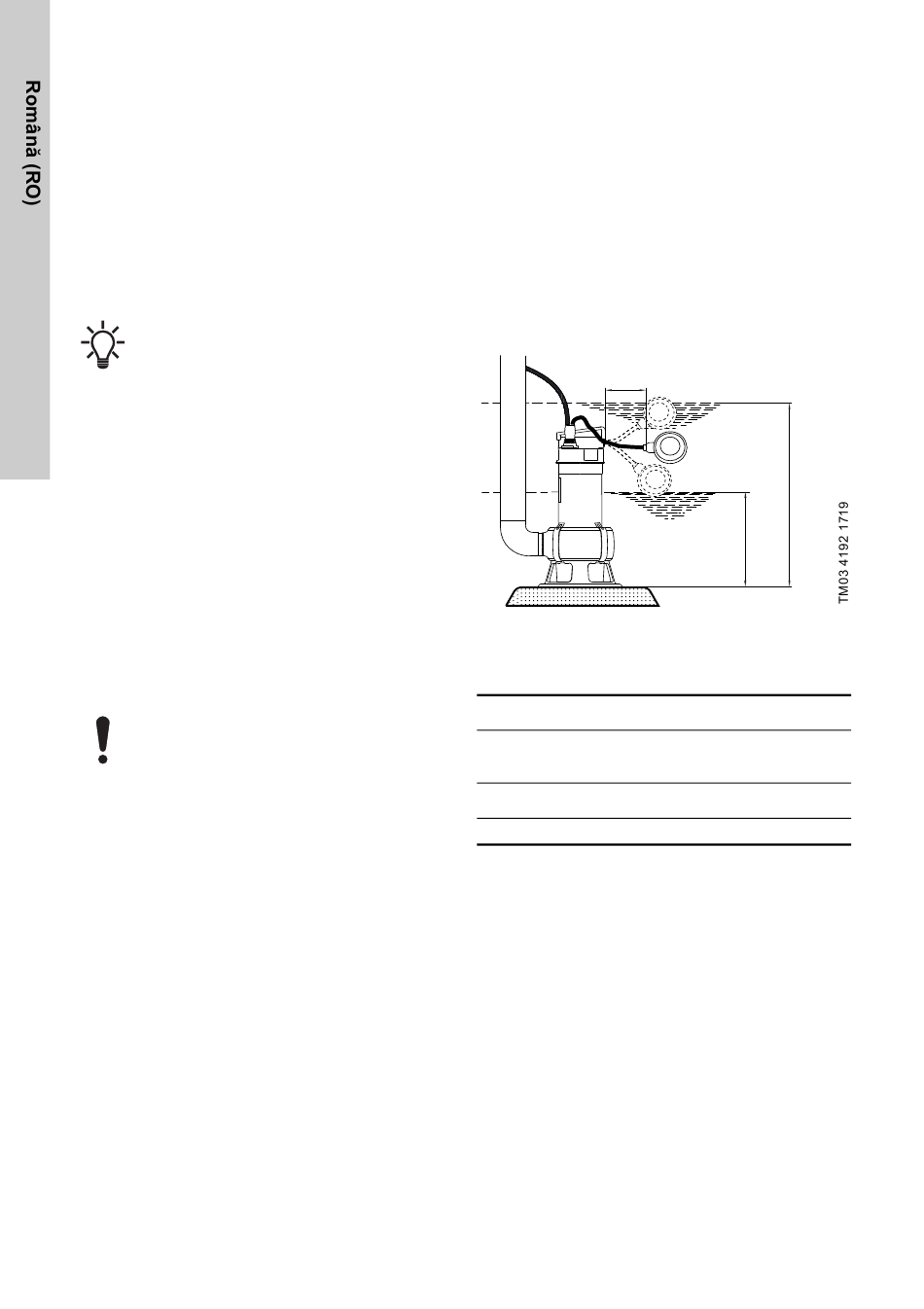

Fig. 4 Niveluri de pornire şi de oprire
Nivelurile de pornire și oprire variază în funcție de
lungimea cablului.
Nivelurile de pornire și oprire Unilift AP B [mm]
Lungimea cablului (L)
min. 100 mm
Pornire Oprire
500 300
Funcţionare intermitentă
În timpul funcționării discontinue, motorul trebuie să
fie întotdeauna pe jumătate scufundat în lichidul
pompat.
Pompa poate funcționa timp de maxim 5 minute per
un interval de 30 de minute fără ca motorul să fie
scufundat în lichid.
Funcţionare continuă
În timpul funcționării continue, motorul și admisia
pompei trebuie să fie întotdeauna acoperite complet
de lichidul pompat.
Pornire
Oprire
Lungimea cablului (L)
max. 300 mm
Pornire Oprire
550 150
