5. Підженіть довжину направляючих рейок для
точного встановлення на кронштейн зверху.
6. Відкрутіть тимчасово закріплений кронштейн
направляючої рейки, насадіть його на
направляючі рейки та остаточно закріпіть до
стіни колодязя.
Направляючі рейки не повинні мати
осьового люфту, тому що це може
призвести до виникнення шуму під час
експлуатації насоса.
7. Перед опусканням насоса в колодязь очистіть
колодязь від сміття.
8. Підженіть автоматичну напівмуфту до
випускного отвору насоса. Тоді вставте
направляючий стержень цієї напівмуфти між
направляючими рейками, і за допомогою
ланцюга опустіть насос у колодязь. Коли насос
досягне базового вузла автомуфти,
відбудеться його автоматичне і надійне
з'єднання.
9. Зачепіть кінець ланцюга за гачок у верхній
частині колодязя.
10. Підженіть довжину кабелю двигуна шляхом
його намотування на компенсатор натягу
кабелю для того, щоб він не пошкодився під
час експлуатації. Прикріпіть спускну пробку до
кронштейна у верхній частині колодязя.
Переконайтеся, що кабелі не мають різких
перегинів чи перетискань.
Вільний кінець кабелю не повинен бути
занурений у воду, оскільки вода може
проникнути через кабель у двигун.
3.2.6 Автономне виконання
Дивіться рис. C в Appendix.
При автономному виконанні до випускного отвору
приєднується коліно під кутом 90 °. Насос може
установлюватися з гнучким чи жорстким
патрубком та клапанами.
Для спрощення обслуговування насоса
використовують гнучку з'єднувальну муфту або
підключення до напірного трубопроводу, яке
полегшує розділення.
При використанні шлангу переконайтеся у
відсутності перегинів шлангу і в тому, що його
внутрішній діаметр відповідає діаметру
випускного отвору.
При використанні жорсткої труби необхідно
встановити штуцер або муфту, зворотний клапан і
запірний клапан у вказаному порядку, якщо
дивитися з боку насоса.
Опустіть насос у рідину.
Якщо насос встановлюється у замулених умовах
або на нерівне дно, ми рекомендуємо підставити
під насос цеглини.
3.2.7 Регулювання довжини кабелю
поплавкового вимикача
Стосовно насосів, що поставляються з
поплавковим вимикачем, різницю у рівні між
пуском та зупиненням можна регулювати,
змінюючи вільну довжину кабелю між
поплавковим вимикачем і ручкою насоса.
• Збільшена вільна довжина кабелю призводить
до меншої кількості пусків і зупинок та
великого перепаду рівня.
• Зменшена вільна довжина кабелю призводить
до більшої кількості пусків і зупинок та малого
перепаду рівня.
Для запобігання потрапляння повітря до насоса
рівень зупинки повинен бути вище впускного
отвору насоса.
L

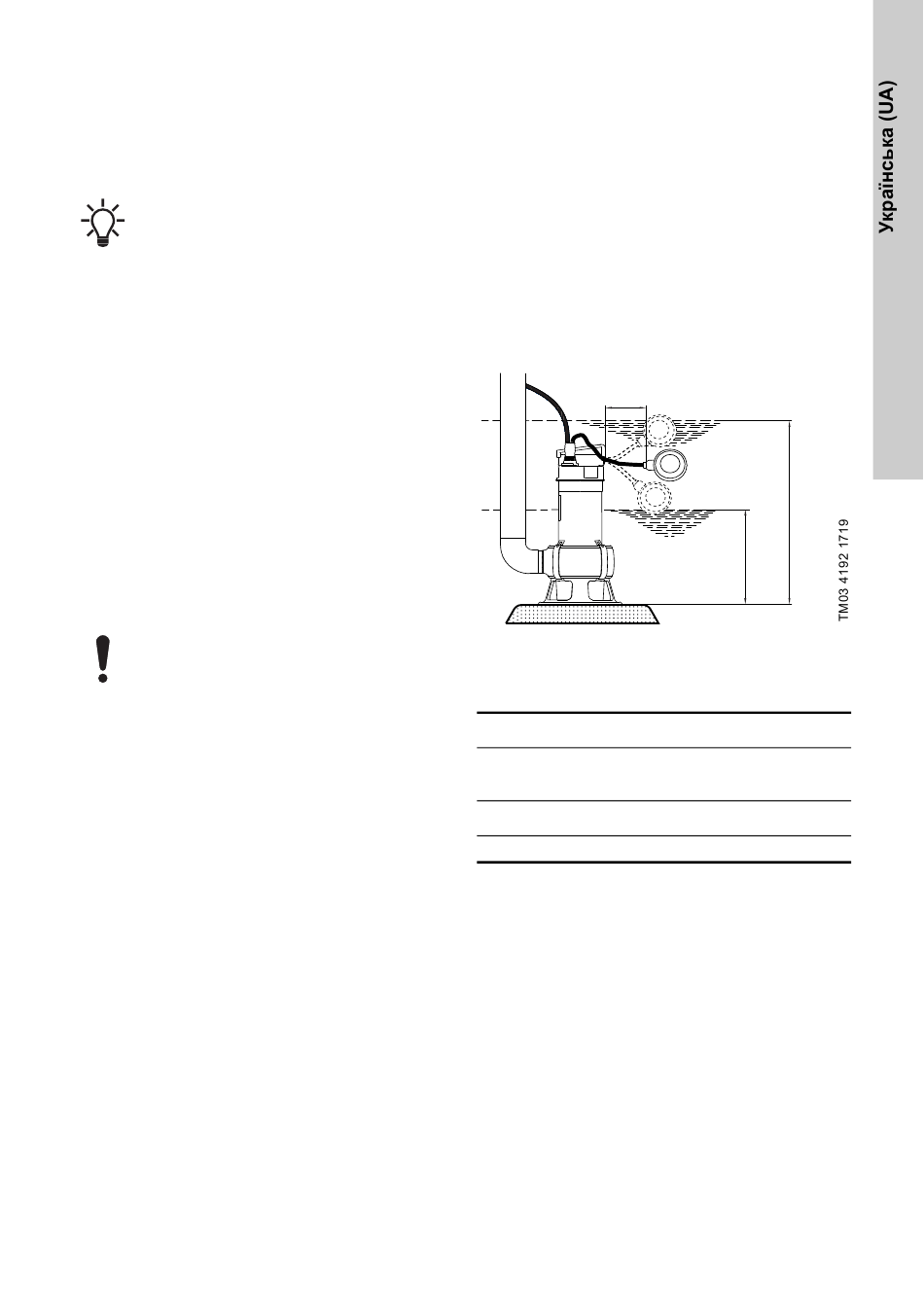

Рис. 4 Рівні пуску та зупинки
Рівні пуску та зупинки змінюються відповідно до
довжини кабелю.
Рівні пуску та зупинки Unilift AP B [мм]
Довжина кабелю (Д)
мін. 100 мм
Пуск Зупинка
500 300
Періодична експлуатація
При періодичній експлуатації двигун повинен
завжди бути наполовину занурений у рідину, що
перекачується.
В умовах коли електродвигун не занурений у
рідину, експлуатація насоса дозволяється
впродовж максимум 5 хвилин кожні 30 хвилин.
Безперервна експлуатація
При безперервній експлуатації двигун і впускний
отвір насоса повинні завжди повністю
покриватися рідиною, що перекачується.
Пуск
Зупинка
Довжина кабелю (Д)
макс. 300 мм
Пуск Зупинка
550 150
