4. Ketuk rel pemandu ke arah keran di bagian
bawah sambungan otomatis. Miringkan bagian
dalam untuk memudahkan pemasangan. Rel
pemandu harus dipasang erat di atas keran.
Kami sarankan pipa berukuran sedang 3/4"
sebagai rel pemandu.
5. Sesuaikan panjang rel pemandu untuk
memasang braket di atasnya.
6. Longgarkan secara merata braket rel pemandu,
pasang di atas rel panduan dan akhirnya
kencangkan dengan kuat ke dinding sumur.
Rel pemandu tidak boleh goyah karena
akan menimbulkan bising ketika pompa
beroperasi.
7. Bersihkan bongkahan dari sumur sebelum
menurunkan pompa ke dalam sumur.
8. Pasang sambungan otomatis setengah bagian
pada saluran pelepasan pompa. Kemudian geser
batang pemandu sambungan setengah bagian
antara rel pemandu lalu turunkan pompa ke
dalam sumur dengan menggunakan rantai.
Setelah pompa menyentuh unit dudukan
sambungan otomatis, pompa secara otomatis
akan tersambung dengan kuat.
9. Gantungkan bagian ujung rantai pada kaitan di
bagian atas sumur.
10. Atur panjang kabel motor dengan
menggulungkannya pada piting pembebas
sehingga kabel tidak akan rusak selama
pengoperasian. Kencangkan piting pembebas ke
braket yang ada di bagian atas sumur. Pastikan
kabel tidak tertekuk tajam atau tertindih.
Ujung kabel tidak boleh terendam, karena
air dapat terserap kabel dan masuk ke
dalam motor.
3.2.6 Pemasangan berdiri
Lihat gbr. C di Appendix.
Untuk pemasangan berdiri, pasanglah siku 90 ° pada
saluran pelepasan. Pompa bisa dipasang dengan
selang atau pipa dan katup yang kaku.
Untuk memudahkan penyervisan pompa, pasanglah
sambungan fleksibel ke pipa pelepasan sehingga
mudah dilepas.
Jika menggunakan selang, pastikan selang tidak
tertekuk dan diameter bagian dalamnya sesuai
dengan lubang saluran pelepasan.
Jika menggunakan pipa yang kaku, cabang atau
sambungan pipa, katup satu arah dan katup pemisah
harus dipasang sesuai urutan di atas, bila dilihat dari
sisi pompa.
Turunkan pompa ke dalam cairan.
Jika pompa dipasang di tanah berlumpur atau tidak
rata, kami sarankan Anda untuk menopang pompa
dengan batu-bata.
3.2.7 Sesuaikan panjang kabel sakelar apung
Untuk pompa yang dilengkapi dengan sakelar
apung, perbedaan tingkat antara hidup dan matinya
pompa dapat disesuaikan dengan mengubah
panjang kabel bebas antara sakelar apung dan
pegangan pompa.
• Semakin panjang kabel bebas maka akan
berakibat semakin jarang hidup dan matinya
pompa dan perbedaan tingkat menjadi besar.
• Semakin pendek kabel bebas maka akan
berakibat semakin sering hidup dan matinya
pompa dan perbedaan tingkat menjadi kecil.
Tingkat matinya pompa harus di atas saluran hisap
pompa untuk mencegah udara terhisap pompa.
L

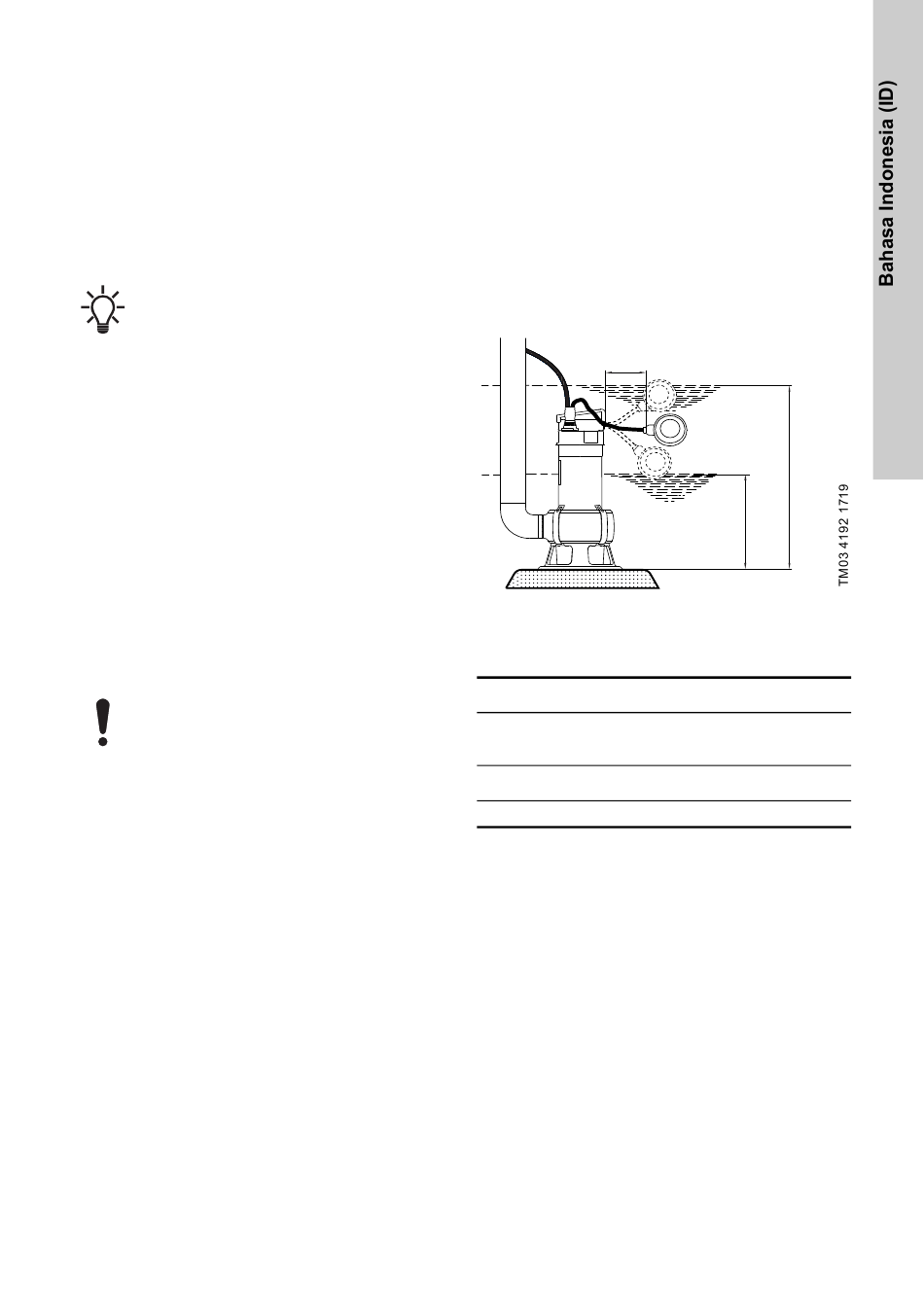

Gbr. 4 Tingkat hidup dan mati.
Tingkat hidup dan mati bervariasi tergantung
panjang kabel.
Tingkat hidup dan mati Unilift AP B [mm]
Panjang kabel (L)
min. 100 mm
Hidup Mati
500 300
Operasi bergantian
Selama operasi berselang-seling, motor harus selalu
terendam setengah ke dalam cairan yang dipompa.
Pompa bisa bekerja maksimum 5 menit setiap 30
menit tanpa motor direndam dalam cairan.
Operasi berkelanjutan
Selama operasi terus-menerus, motor dan saluran
hisap pompa harus terendam penuh oleh cairan
yang dipompa.
Hidup
Mati
Panjang kabel (L)
maks. 300 mm
Hidup Mati
550 150
