3.2 Montaż mechaniczny
NIEBEZPIECZEŃSTWO
Porażenie prądem elektrycznym
Śmierć lub poważne obrażenia ciała
- Przed rozpoczęciem prac na urządzeniu
należy wyłączyć zasilanie elektryczne.
- Upewnić się, że zasilanie nie może
zostać przypadkowo włączone.
UWAGA
Ostry element
Niewielkie lub umiarkowane obrażenia
ciała
- Stosować środki ochrony osobistej.
- Upewnić się, że przypadkowe
dotknięcie wirnika pompy jest
niemożliwe.
Nie używać kabla elektrycznego lub
przewodu tłocznego do montażu pompy.
3.2.1 Fundament
Pompę ustawić na płycie lub cegłach, aby osad,
błoto lub inne zanieczyszczenia nie mogły zatkać lub
przysłonić otworów kosza ssawnego. Zob. rys. 2.
∙
∙ ∙ ∙ ∙ ∙
∙ ∙
∙ ∙ ∙ ∙
∙ ∙ ∙ ∙
∙ ∙ ∙ ∙
∙ ∙
∙ ∙ ∙ ∙ ∙
∙ ∙ ∙ ∙ ∙ ∙
∙ ∙ ∙ ∙ ∙
∙ ∙
∙ ∙ ∙
∙
∙ ∙ ∙ ∙
∙ ∙ ∙
∙ ∙ ∙ ∙
∙ ∙
∙ ∙
∙ ∙ ∙ ∙ ∙
∙ ∙
∙ ∙
∙
∙
∙ ∙
∙ ∙
∙
∙ ∙ ∙
∙ ∙
∙
∙
∙ ∙
∙
∙ ∙
∙
∙ ∙
∙
∙ ∙ ∙
∙ ∙
∙ ∙ ∙
∙ ∙ ∙
∙
∙ ∙ ∙ ∙
∙ ∙
∙ ∙
∙ ∙ ∙
∙
∙ ∙ ∙
∙ ∙
∙
∙ ∙ ∙
∙
∙ ∙ ∙ ∙ ∙
∙ ∙ ∙
∙ ∙ ∙
∙ ∙
∙
∙ ∙ ∙
∙
∙ ∙
∙ ∙
∙
∙ ∙ ∙ ∙
∙ ∙ ∙
∙ ∙
∙
∙
∙ ∙ ∙
∙
∙
∙
∙ ∙
∙ ∙
∙
∙ ∙
∙ ∙
∙ ∙ ∙
∙ ∙
∙ ∙
∙
∙
∙ ∙ ∙
∙ ∙ ∙
∙ ∙ ∙
∙ ∙ ∙
∙ ∙
∙ ∙ ∙
∙ ∙ ∙ ∙ ∙
∙ ∙ ∙ ∙
∙ ∙ ∙ ∙ ∙ ∙ ∙ ∙ ∙ ∙ ∙
∙ ∙ ∙ ∙ ∙ ∙ ∙
∙ ∙ ∙
∙ ∙ ∙ ∙ ∙ ∙ ∙ ∙ ∙
∙ ∙ ∙ ∙ ∙
∙ ∙ ∙ ∙ ∙ ∙ ∙ ∙ ∙
∙ ∙ ∙ ∙ ∙ ∙ ∙
∙ ∙ ∙ ∙ ∙ ∙
∙ ∙ ∙ ∙ ∙ ∙ ∙
∙ ∙

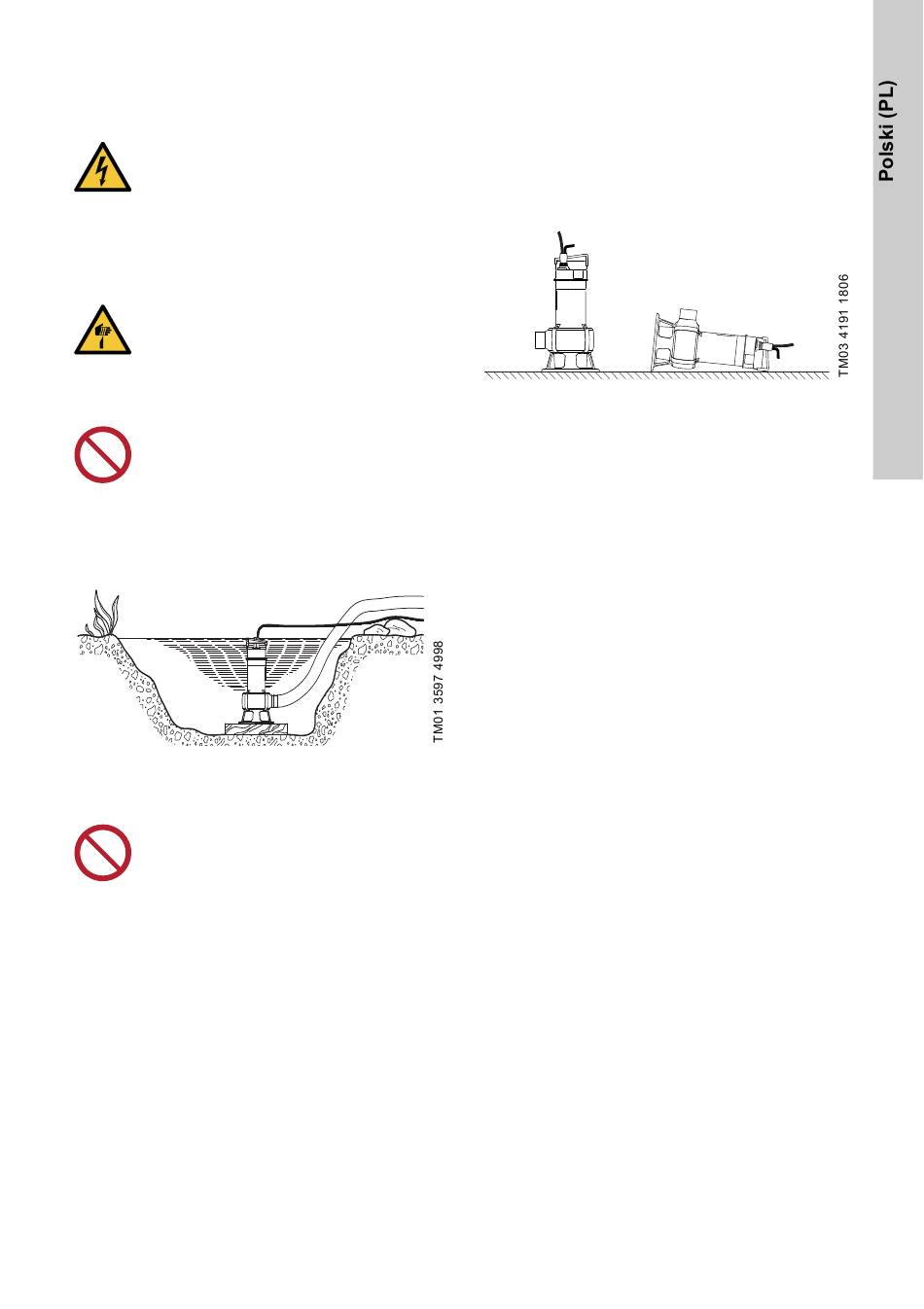

Rys. 2 Umieścić pompę na płycie
3.2.2 Podnoszenie pompy
Nie ciągnąć ani nie podnosić pompy za
przewód zasilający.
Podnieść pompę za uchwyt. Nigdy nie należy
podnosić pompy, chwytając za kabel zasilający ani
wąż lub przewód tłoczny.
Jeśli pompa jest zainstalowana w studni lub
zbiorniku, opuszczać ją i podnosić przy użyciu linki
lub łańcucha przymocowanego do uchwytu pompy.
∙
· · · · · · ·
· · · · ·
· ∙ · · · ·
· · · · · · · ·
· · · · · · ·
· ·
∙ ∙ · · · · ·
· · · · · · · · · ·
· ∙ ∙ · · · ·
· · ·
· ∙ · ·
· · ·
· · · · · · ·
· ∙ ·
· · · · · ·
∙ ∙
∙ ∙
∙ ∙ ∙ ∙ ∙ ∙ ∙ ∙ ∙
∙ ∙
∙ ∙
∙
∙ ∙
∙ ∙
∙ ∙
∙ ∙ ∙ ∙
∙
∙
∙ ∙
∙
∙ ∙ ∙
∙
∙ ∙ ∙
∙
∙
∙
∙
∙
∙ ∙
∙
∙ ∙ ∙
∙
∙ ∙
∙ ∙ ∙
∙
∙ ∙ ∙
∙
∙
∙ ∙ ∙ ∙
∙
∙ ∙ ∙
∙ ∙
∙ ∙
∙ ∙
∙
∙ ∙
∙ ∙ ∙
∙ ∙
∙ ∙ ∙
∙ ∙ ∙ ∙
∙ ∙ ∙
∙
∙ ∙ ∙ ∙ ∙ ∙ ∙
∙
∙ ∙ ∙ ∙ ∙
∙ ∙
∙ ∙
∙ ∙ ∙
∙ ∙ ∙
∙ ∙
∙ ∙
∙
∙ ∙
∙ ∙ ∙
∙ ∙
∙ ∙
∙ ∙ ∙
∙ ∙ ∙
∙ ∙
∙ ∙
∙
∙
∙ ∙ ∙
∙
∙ ∙
∙
∙ ∙
∙
∙ ∙ ∙ ∙ ∙
∙ ∙ ∙ ∙ ∙ ∙ ∙ ∙ ∙ ∙ ∙ ∙ ∙ ∙
∙ ∙ ∙ ∙ ∙ ∙
∙ ∙ ∙
∙ ∙ ∙ ∙ ∙ ∙ ∙
∙ ∙ ∙ ∙ ∙ ∙ ∙
∙ ∙ ∙ ∙ ∙ ∙ ∙ ∙ ∙
∙ ∙ ∙ ∙ ∙ ∙ ∙ ∙
∙ ∙ ∙ ∙ ∙ ∙
∙ ∙ ∙ ∙ ∙
∙ ∙ ∙ ∙
3.2.3 Pozycje montażowe pompy
Pompa może pracować na stojąco lub na leżąco.
Zob. rys. 3.
Podczas pracy ciągłej silnik i króciec wlotowy pompy
muszą zawsze być całkowicie zanurzone
w pompowanej cieczy.
Podczas pracy przerywanej silnik musi zawsze być
zanurzony do połowy w tłoczonej cieczy.
Rys. 3 Pozycja pompy
Po podłączeniu rury lub węża należy umieścić
pompę w pozycji roboczej.
Pompa powinna być tak ustawiona, aby króciec
wlotowy
nie został w całości ani też częściowo zatkany przez
osad, błoto lub inne zanieczyszczenia.
Przy instalacji stacjonarnej należy przed
ustawieniem pompy oczyścić studzienkę z osadu,
żwiru itp.
3.2.4 Przyłącze rurowe
W instalacjach stacjonarnych zaleca się
zamontowanie na przewodzie tłocznym złącza,
·
zaworu zwrotnego i zaworu odcinającego.
3.2.5 Montaż na autozłączu
Zob. rys. A i B w części Appendix.
Pompy przeznaczone do montażu na stałe mogą być
instalowane na stacjonarnym autozłączu i pracować
przy całkowitym lub częściowym zanurzeniu.
1. Wywiercić otwory montażowe na wspornik
prowadnic wewnątrz studzienki, a następnie
przymocować wspornik prowadnic
prowizorycznie dwoma śrubami.
2. Na dnie studzienki ustawić podstawę autozłącza.
Sprawdzić za pomocą pionu właściwe
ustawienie. Przymocować za pomocą śrub
rozprężnych. Jeżeli dno studzienki jest nierówne,
podstawa autozłącza musi być tak podparta,
żeby po zamocowaniu była ustawiona poziomo.
3. Zamocować rurę tłoczną zgodnie z ogólnie
obowiązującymi zasadami tak, żeby na rurze nie
występowały zniekształcenia i naprężenia.
