4. Knacka ner gejdrören på tapparna på nedre
delen av kopplingsfoten. Fasa insidan av gejdrö-
ren för att förenkla installationen. Gejdrören
måste passa precis på tapparna (inget spel). Vi
rekommenderar 3/4" medelstora rör som gejdrör.
5. Anpassa gejdrörens längd så att de passar precis
till övre gejdfästet.
6. Skruva loss den provisoriskt fastsatta gejdkonso-
len, montera den längst upp på gejdrören och
fäst det slutgiltigt i brunnsväggen.
Gejdrören får inte ha något spel i axiell
riktning, eftersom det skulle orsaka buller
då pumpen är i drift.
7. Ta bort sten och skräp från brunnen innan pum-
pen sänks ned.
8. Montera kopplingsfotens halva på pumpens
utlopp. Låt kopplingshalvans glidsko löpa nedåt
längs gejdrören och sänk ned pumpen i brunnen
med hjälp av en kätting. När pumpen når kopp-
lingsfotens nedersta del sluter den automatiskt
tätt.
9. Häng upp kättingens ände på en lämplig krok
längst upp i brunnen.
10. Avpassa motorkabelns längd genom att linda upp
den på en kabelavlastning, så att kabeln inte ska-
das under drift. Fäst kabelavlastningen på en
lämplig krok längst upp i tanken/brunnen. Kon-
trollera att kablarna inte har skarpa veck eller
kommer i kläm.
Kabeländen får inte dränkas, eftersom vat-
ten kan tränga genom den in i motorn.
3.2.6 Fristående installation
Se figur C i Appendix.
Vid fristående installation ska pumpen förses med en
90 ° krök på utloppet. Pumpinstallationen kan utföras
med slang eller med rör och ventiler.
För att underlätta service av pumpen ska en flexibel
koppling eller anslutning monteras på utloppsled-
ningen för enkel separering.
Om en slang används, kontrollera att den inte viks
och att slangens invändiga diametern passar till
utloppet.
Om en styv ledning används ska kopplingen eller
anslutningen, backventilen och avstängningsventilen
monteras i nämnd ordning sett från pumpen.
Sänk ned pumpen i vätskan.
Om pumpen ska installeras under leriga förhållanden
eller på ojämnt underlag, rekommenderar vi att pum-
pen stöds under med tegelstenar.
224

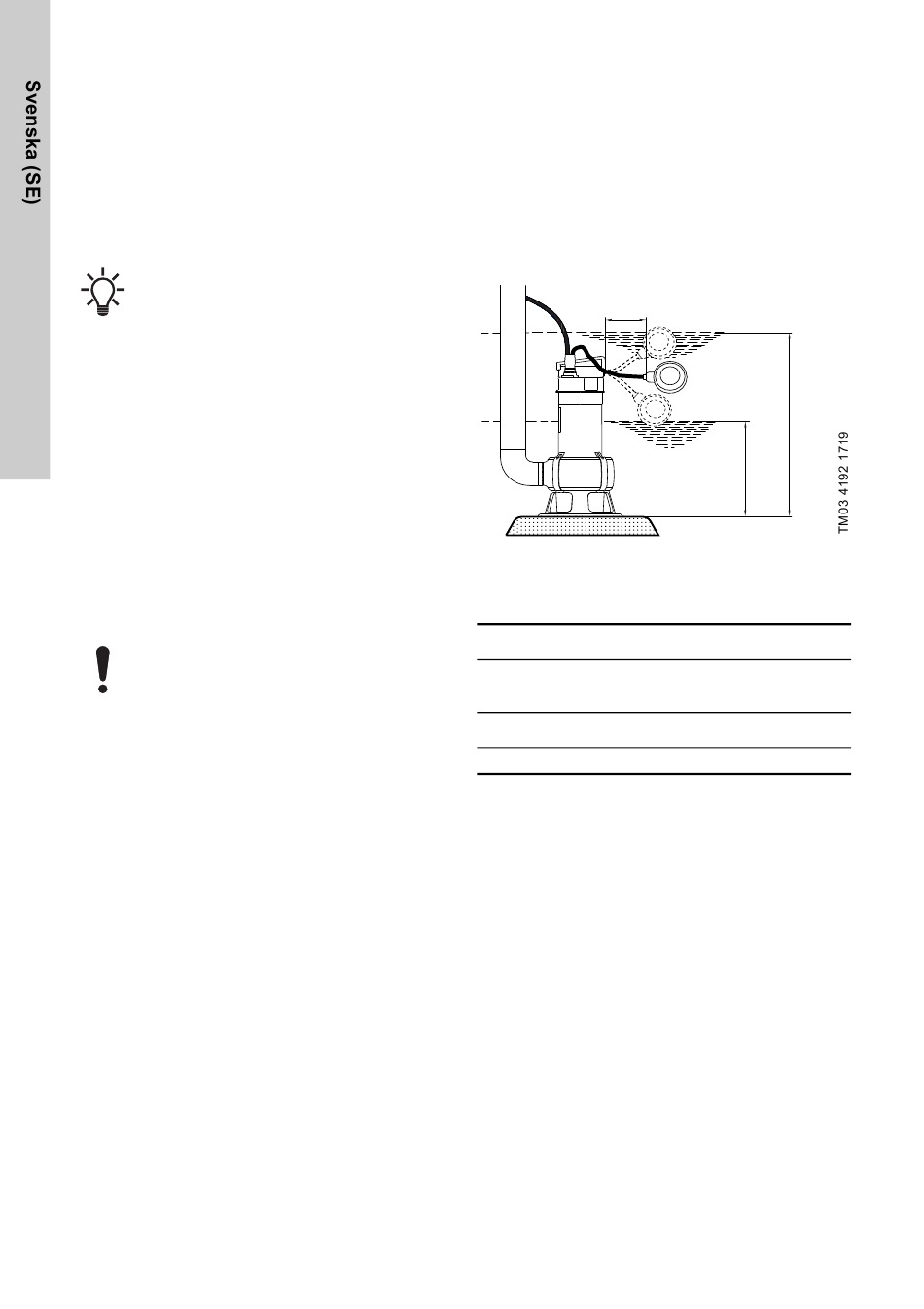

3.2.7 Justera längden på nivåvippans kabel
För pumpar försedda med en nivåvippa kan nivåskill-
naden mellan start och stopp justeras genom att jus-
tera den fria kabellängden mellan nivåvippan och
lyftbygeln.
•
Längre fri kabellängd ger färre start och stopp
och stor nivåskillnad.
•
Kortare fri kabellängd ger fler start och stopp och
liten nivåskillnad.
Stoppnivån måste vara över pumpens inlopp för att
förhindra att pumpen tar i luft.
L
Fig. 4
Start- och stoppnivåer
Start- och stoppnivåerna varierar beroende på
kabeln längd.
Start- och stoppnivåer för Unilift AP B [mm]
Kabellängd (L)
min. 100 mm
Start
Stopp
500
300
Intermittent drift
Vid intermittent drift måste motorn alltid vara halvt
nedsänkt i den pumpade vätskan.
Pumpen får köras i maximalt 5 minuter per 30 minu-
ter utan att motorn är nedsänkt i vätskan.
Kontinuerlig drift
Vid kontinuerlig drift måste motorn och pumpen alltid
vara helt täckta av den pumpade vätskan.
Start
Stopp
Kabellängd (L)
max. 300 mm
Start
Stopp
550
150
