3.2 Mekanik kurulum
TEHLİKE
Elektrik çarpması
Ölüm veya ciddi yaralanma
- Üründe çalışmaya başlamadan önce
elektrik beslemesini kapatın.
- Elektrik beslemesinin kazara
açılmayacağından emin olun.
DIKKAT
Kesici madde
Hafif veya orta dereceli yaralanma
- Kişisel koruyucu ekipman kullanın.
- Hiç kimsenin yanlışlıkla pompa çarkına
temas etmeyeceğinden emin olun.
Pompa, elektrik kablosu veya basma
borusundan asılacak şekilde
kurulmamalıdır.
3.2.1 Zemin
Emme süzgecinin atık, çamur veya benzeri
malzemelerle kapanmaması için pompayı bir
plakanın ya da tuğlaların üzerine yerleştirin. Bkz.
şek. 2.
∙
∙ ∙ ∙ ∙ ∙
∙ ∙
∙ ∙ ∙ ∙
∙
∙ ∙ ∙
∙ ∙ ∙ ∙
∙ ∙
∙ ∙ ∙ ∙ ∙ ∙
∙ ∙ ∙ ∙ ∙
∙
∙ ∙ ∙ ∙
∙ ∙
∙ ∙ ∙
∙ ∙
∙ ∙ ∙
∙ ∙ ∙
∙ ∙ ∙ ∙
∙ ∙
∙ ∙ ∙ ∙
∙ ∙ ∙
∙ ∙
∙ ∙
∙
∙
∙
∙
∙ ∙
∙
∙ ∙ ∙ ∙
∙
∙
∙
∙ ∙
∙ ∙
∙
∙
∙ ∙
∙ ∙ ∙
∙
∙ ∙
∙ ∙ ∙
∙ ∙ ∙
∙
∙ ∙ ∙ ∙
∙ ∙
∙ ∙
∙ ∙ ∙
∙
∙ ∙ ∙
∙ ∙ ∙
∙ ∙ ∙
∙
∙ ∙ ∙ ∙ ∙ ∙
∙ ∙ ∙
∙ ∙
∙ ∙
∙ ∙
∙ ∙
∙
∙ ∙
∙ ∙
∙ ∙
∙ ∙ ∙
∙ ∙ ∙
∙ ∙
∙
∙ ∙
∙ ∙
∙
∙
∙
∙ ∙
∙ ∙
∙
∙ ∙
∙ ∙
∙ ∙ ∙
∙ ∙
∙ ∙
∙
∙ ∙
∙ ∙
∙ ∙ ∙
∙ ∙ ∙
∙ ∙ ∙ ∙
∙
∙ ∙ ∙
∙ ∙ ∙ ∙ ∙
∙ ∙ ∙ ∙ ∙ ∙
∙ ∙ ∙ ∙ ∙ ∙ ∙ ∙ ∙
∙ ∙
∙ ∙ ∙ ∙ ∙
∙ ∙ ∙ ∙ ∙ ∙
∙ ∙ ∙ ∙ ∙ ∙
∙ ∙ ∙ ∙ ∙
∙ ∙ ∙ ∙ ∙ ∙ ∙ ∙ ∙
∙ ∙ ∙ ∙ ∙ ∙ ∙
∙ ∙ ∙ ∙ ∙ ∙
∙ ∙ ∙ ∙ ∙ ∙ ∙
∙ ∙

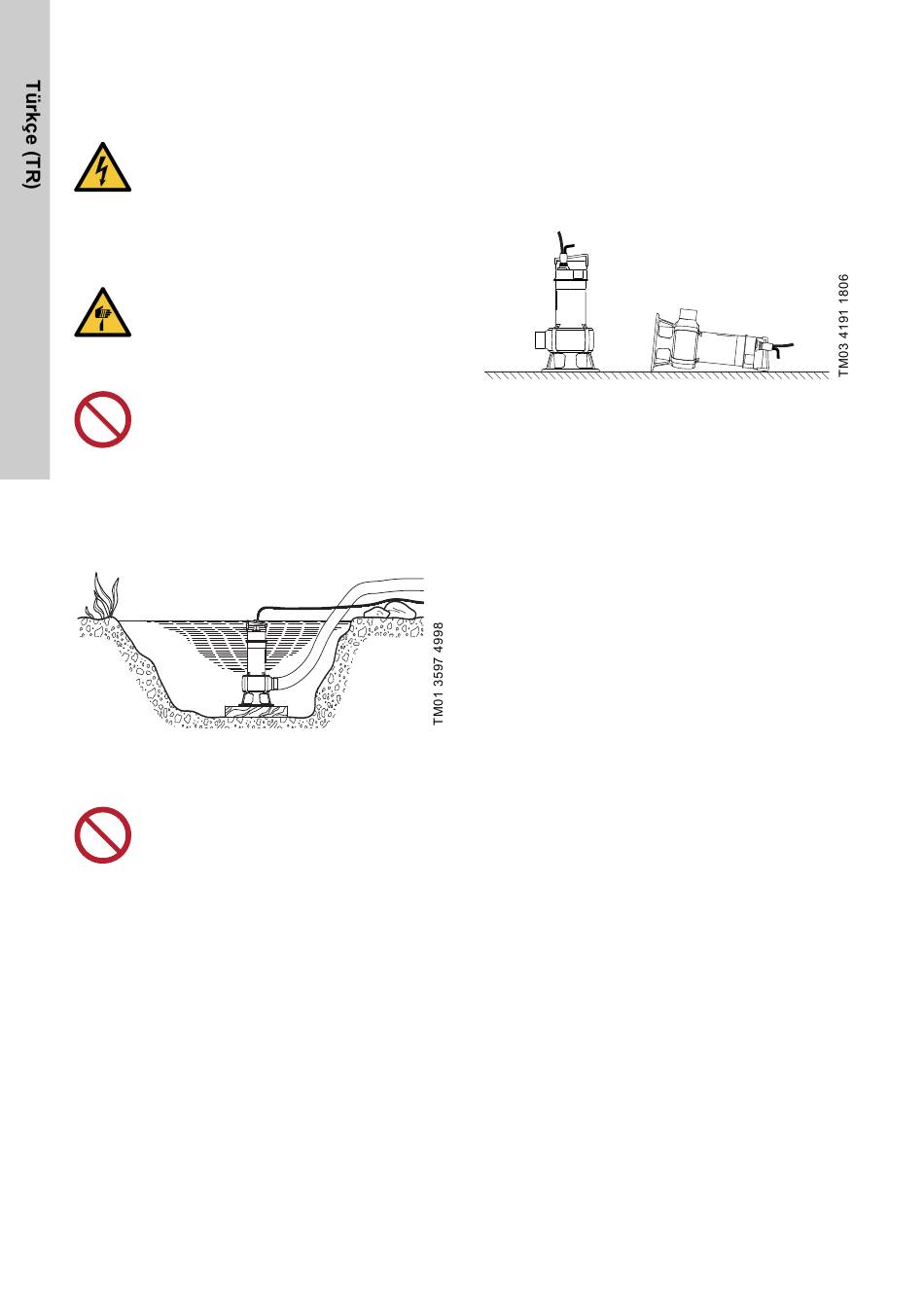

Şekil 2 Pompayı bir plaka üzerine yerleştirin
3.2.2 Pompanın kaldırılması
Ürünü elektrik kablosundan çekmeyin veya
kaldırmayın.
Pompayı, pompanın kulpunu kullanarak kaldırın.
Pompayı elektrik kablosundan veya basma borusu
ya da hortumundan kaldırmayın.
Pompa bir kuyu veya tanka kurulmuşsa pompanın
kulpuna bağlanan bir kablo veya zincir vasıtasıyla
pompayı indirip kaldırın.
254
∙ ·
· · · · · ·
· · · · ·
· ∙ · · · ·
· ·
· · · · · ·
· · · · · · ·
· ·
· ∙ ∙ · · · · · ·
· · · · · · · ·
·
· ∙ ∙ · · ·
· · ·
· ∙ · ·
· · · ·
· · · · · ·
· ∙ ·
· · · · · ·
∙ ∙
∙ ∙ ∙
∙ ∙ ∙ ∙ ∙ ∙ ∙ ∙
∙ ∙
∙ ∙
∙
∙
∙
∙ ∙
∙ ∙
∙ ∙ ∙ ∙
∙
∙
∙ ∙ ∙
∙ ∙ ∙
∙
∙
∙ ∙
∙
∙
∙
∙
∙ ∙
∙
∙
∙ ∙ ∙
∙
∙ ∙
∙ ∙ ∙
∙
∙ ∙ ∙
∙
∙ ∙
∙ ∙ ∙
∙ ∙
∙ ∙
∙ ∙
∙ ∙
∙ ∙
∙
∙
∙
∙ ∙ ∙ ∙
∙
∙ ∙ ∙
∙ ∙ ∙ ∙
∙ ∙ ∙
∙
∙ ∙ ∙ ∙ ∙ ∙ ∙
∙
∙
∙ ∙ ∙ ∙
∙ ∙
∙ ∙
∙ ∙ ∙
∙ ∙ ∙
∙ ∙
∙ ∙
∙
∙ ∙
∙ ∙ ∙
∙ ∙
∙ ∙
∙ ∙ ∙
∙ ∙ ∙
∙ ∙
∙ ∙
∙
∙ ∙
∙ ∙
∙
∙ ∙
∙
∙ ∙
∙
∙ ∙ ∙ ∙ ∙ ∙ ∙
∙ ∙ ∙ ∙ ∙ ∙ ∙ ∙ ∙ ∙ ∙ ∙
∙
∙ ∙ ∙ ∙ ∙
∙ ∙ ∙ ∙ ∙ ∙
∙ ∙ ∙ ∙
∙ ∙ ∙ ∙ ∙ ∙ ∙
∙ ∙ ∙ ∙ ∙ ∙ ∙ ∙ ∙
∙ ∙ ∙ ∙ ∙ ∙ ∙ ∙
∙ ∙ ∙ ∙ ∙ ∙
∙ ∙ ∙ ∙ ∙
∙ ∙ ∙ ∙
3.2.3 Pompanın yerleştirilmesi
Pompa dikey veya yatay pozisyonda kullanılabilir.
Bkz. şek. 3.
Sürekli çalışma sırasında motor ve pompanın emme
hattı her zaman transfer sıvısıyla tamamen
kaplanmalıdır.
Aralıklı çalışma sırasında motorun her zaman yarısı
transfer sıvısına daldırılmış olmalıdır.
Şekil 3 Pompanın konumu
Boru veya hortum bağlandığında pompayı çalışma
konumuna yerleştirin.
Pompayı, pompanın emme hattı atık, çamur veya
benzeri malzemelerle kısmen veya tamamen
tıkanmayacak şekilde yerleştirin.
Kalıcı kurulum durumunda, pompa monte edilmeden
önce pitin çamur, çakıl vb. malzemelerden
temizlenmesi gerekir.
3.2.4 Boru bağlantısı
Kalıcı kurulum için basma borusuna bir rakor, çek
valf ve izolasyon vanası takılması önerilir.
·
3.2.5 Otomatik kaplin üzerine kurulum
Appendix'te yer alan şek. A ve B'ye bakınız.
Kalıcı kurulum pompaları, sabit bir otomatik kaplin
üzerine kurulabilir ve transfer sıvısına kısmen ya da
tamamen daldırılmış olarak çalıştırılabilir.
1. Pit içindeki kılavuz ray braketine montaj delikleri
açın ve kılavuz ray braketini iki vidayla çok fazla
sıkmadan takın.
2. Otomatik kaplin sistemi taban ünitesini, pit
zeminine yerleştirin. Doğru yerleştirmek için bir
çekül kullanın. Dayanıklı çelik dübellerle
sabitleyin. Pit tabanı düz değilse otomatik kaplin
sistemi taban ünitesi sabitlenirken düz olacak
şekilde desteklenmelidir.
3. Basma hattını genel kabul görmüş prosedürler
uyarınca ve hattı deformasyona veya gerilime
maruz bırakmadan monte edin.
