5.3 Identyfikacja
5.3.1 Tabliczka znamionowa
1 Type: UNILIFT XXXX.XX.XX.XXX
2 Prod. No: XXXXXXXX
3 U: XxXXXV XX Hz Class: F
4 Imax: X,XX A N.wght: XX.X kg
5
P1: X,X kW n: XXXXmin
3
6
Qmax: XX m /h Hmax: XX m
7
8 MADE IN HUNGARY
XX XXXXX-X XXXXXXXX
P3 0000
9
10
11

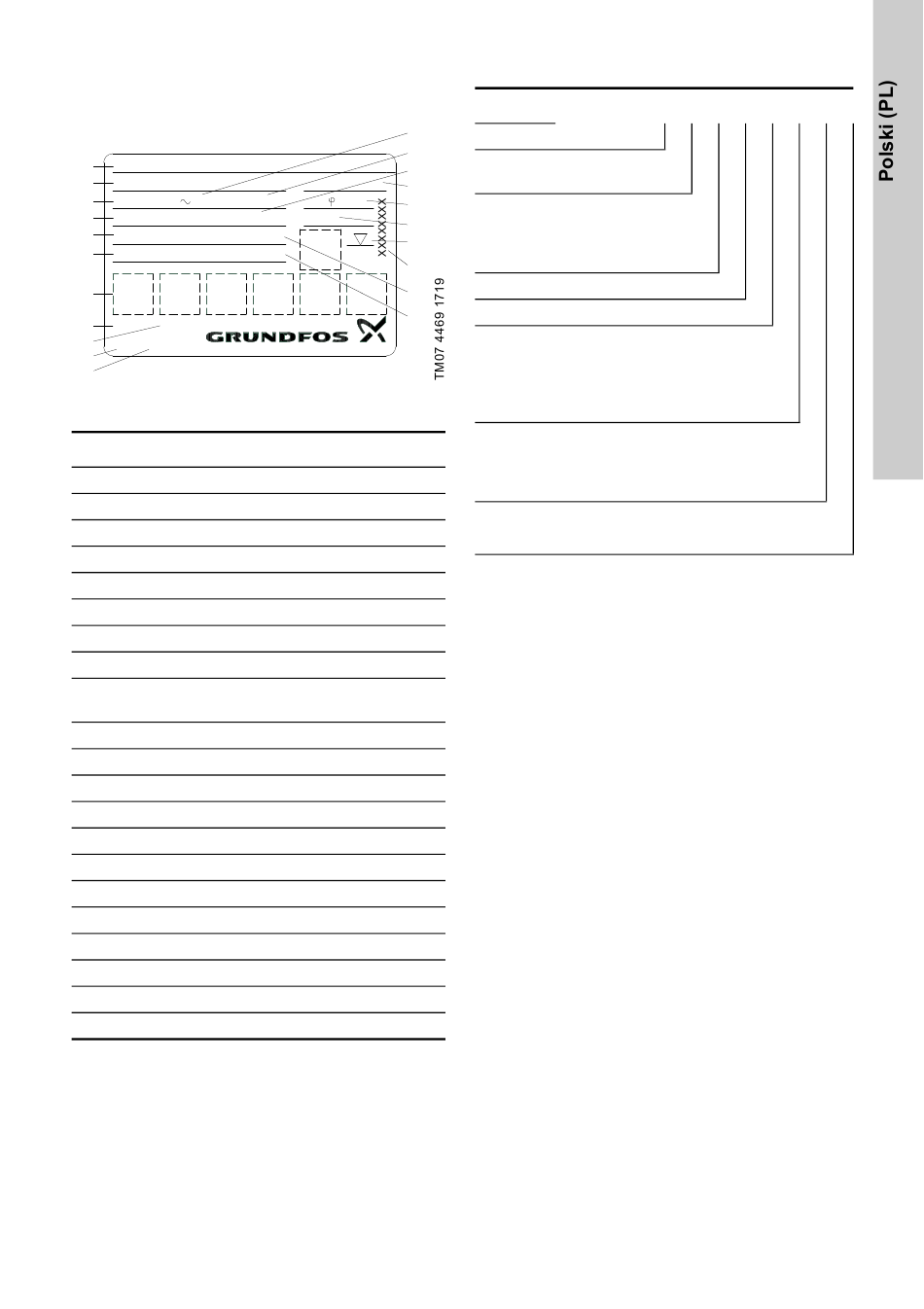

Rys. 2 Przykład tabliczki znamionowej
Poz. Opis
1 Typ produktu
2 Nr katalogowy
3 Napięcie zasilania [V]
4 Maksymalne natężenie prądu [A]
5 Moc wejściowa [kW]
6 Maksymalna wydajność [m
7 Aprobaty
8 Numer identyfikacyjny dla norm EN
Numer identyfikacyjny instrukcji
9
bezpieczeństwa
10 Kod fabryczny
11 Kod produkcji (RRTT)
12 Częstotliwość [Hz]
13 Klasa izolacji
14 Masa netto [kg]
15 Maksymalna temperatura cieczy [°C]
16 Współczynnik mocy
17 Stopień ochrony
18 Maksymalna głębokość montażu [m]
19 Układ tabliczki znamionowej
-1
20 Obroty [min ]
21 Maks. wysokość podnoszenia [m]
12
13
14
Tmax: XX°C
15
Cos : X,XX
16
IP 68
17
-1
18
XX m
19
20
21
DK-8850 Bjerringbro, Denmark
3
/h]
5.3.2 Klucz oznaczenia typu
Przykład Unilift AP
Typoszereg
Maksymalna wielkość cząstek
stałych [mm]
Typ pompy:
[ ] = AP Pump
B = AP Basic
Nominalna średnica króćca tłocznego
Moc wyjściowa, P / 100 [W]
2
Kontrola poziomu:
Praca automatyczna z łącznikiem
A =
pływakowym
[ ] = Praca ręczna bez łącznika pływakowego
Silnik:
1 = Wersja jednofazowa
3 = Wersja trójfazowa
Wirnik:
V = Wirnik Vortex
35 B. 50. 08. A 1 .V
