3.2 Mekanisk installation
FARE
Elektrisk stød
Død eller alvorlig personskade
- Afbryd strømforsyningen før du foreta-
ger arbejde på produktet.
- Sørg for at strømforsyningen ikke ufor-
varende kan genindkobles.
FORSIGTIG
Skarpt emne
Lettere personskade
- Brug personlige værnemidler.
- Sørg for at personer ikke kan komme i
berøring med pumpens løber.
Montér ikke pumpen så den hænger i
elkablet eller afgangsrøret.
3.2.1 Fundament
Anbring pumpen på en plade eller på mursten så til-
gangssien er fri for slam, mudder eller lignende
materialer. See fig. 2.
∙ ∙
∙ ∙ ∙ ∙
∙ ∙
∙ ∙ ∙ ∙
∙ ∙
∙ ∙
∙ ∙ ∙ ∙
∙ ∙
∙ ∙ ∙ ∙ ∙ ∙
∙ ∙ ∙ ∙ ∙
∙
∙ ∙ ∙ ∙
∙ ∙
∙ ∙ ∙
∙ ∙ ∙
∙ ∙
∙ ∙ ∙
∙ ∙ ∙ ∙
∙ ∙
∙ ∙ ∙ ∙
∙ ∙ ∙ ∙
∙
∙ ∙
∙
∙
∙
∙
∙ ∙
∙
∙ ∙ ∙ ∙
∙
∙
∙
∙ ∙
∙ ∙
∙
∙ ∙
∙
∙ ∙ ∙
∙ ∙
∙
∙ ∙ ∙ ∙
∙ ∙
∙ ∙ ∙
∙ ∙
∙ ∙
∙ ∙ ∙
∙ ∙
∙ ∙
∙ ∙
∙ ∙ ∙
∙ ∙ ∙
∙ ∙ ∙
∙ ∙ ∙ ∙
∙ ∙ ∙
∙ ∙
∙ ∙
∙ ∙
∙ ∙
∙
∙
∙
∙ ∙
∙ ∙
∙ ∙ ∙
∙ ∙ ∙
∙ ∙
∙
∙ ∙
∙ ∙
∙
∙ ∙
∙ ∙
∙ ∙
∙
∙ ∙
∙ ∙
∙ ∙ ∙
∙ ∙ ∙
∙
∙
∙ ∙
∙ ∙
∙ ∙ ∙ ∙
∙ ∙
∙ ∙ ∙ ∙
∙ ∙
∙ ∙ ∙
∙ ∙ ∙ ∙
∙ ∙ ∙ ∙ ∙ ∙ ∙
∙ ∙ ∙ ∙ ∙ ∙ ∙ ∙
∙ ∙ ∙
∙ ∙ ∙ ∙
∙ ∙ ∙ ∙ ∙ ∙
∙ ∙ ∙ ∙ ∙ ∙
∙ ∙ ∙ ∙ ∙
∙ ∙ ∙ ∙ ∙ ∙ ∙ ∙ ∙ ∙ ∙
∙ ∙ ∙ ∙ ∙ ∙
∙ ∙ ∙ ∙ ∙
∙ ∙ ∙ ∙ ∙ ∙ ∙
∙ ∙

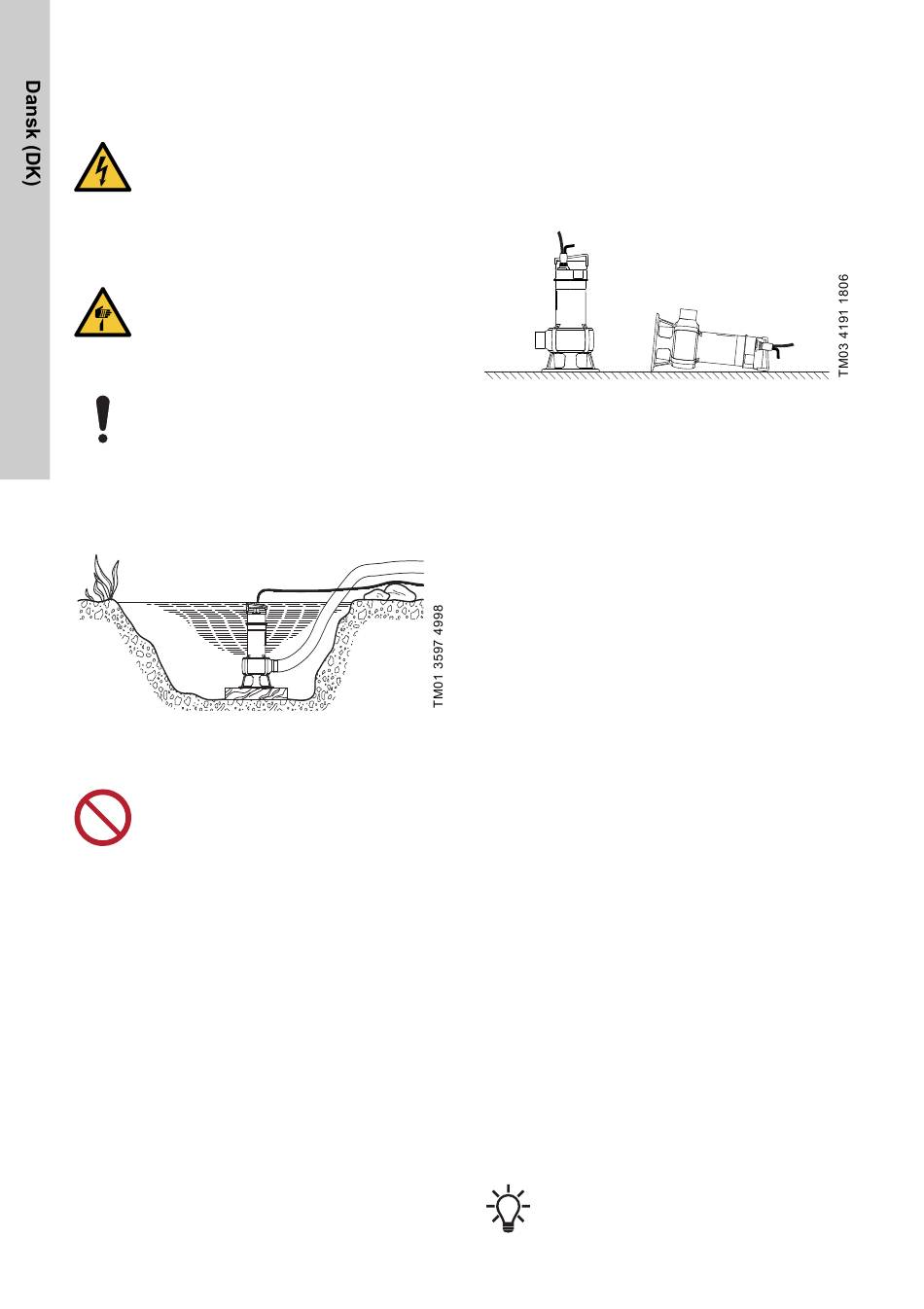

Fig. 2 Anbring pumpen på en plade
3.2.2 Løft af pumpen
Træk ikke i eller løft ikke produktet ved
hjælp af elkablet.
Løft pumpen ved hjælp af pumpehåndtaget. Løft ikke
pumpen i elkablet, afgangsrøret eller slangen.
Hvis pumpen er monteret i en brønd eller tank, skal
du sænke eller løfte den ved hjælp af en wire eller
kæde fastgjort til pumpens håndtag.
50
∙ · ·
· · · · ·
· · · · ·
· ∙ · · · ·
· · ·
· · · · ·
· · · · · · ·
· ·
· ∙ ∙ · · · · · ·
· · · · · · · ·
·
· ∙ ∙ · · ·
· · ·
· ∙ · ·
· · · · · ·
· · · ·
· ∙ ·
· · · · · ·
∙ ∙
∙ ∙ ∙
∙ ∙ ∙ ∙ ∙ ∙ ∙ ∙
∙ ∙ ∙
∙
∙
∙
∙
∙ ∙
∙ ∙
∙ ∙ ∙ ∙
∙
∙
∙ ∙ ∙
∙ ∙ ∙
∙
∙
∙ ∙
∙
∙
∙
∙
∙ ∙
∙
∙
∙ ∙ ∙ ∙
∙ ∙ ∙ ∙
∙
∙
∙ ∙ ∙ ∙
∙ ∙
∙ ∙ ∙
∙ ∙
∙ ∙
∙ ∙
∙ ∙
∙ ∙
∙
∙
∙ ∙ ∙
∙ ∙
∙
∙ ∙ ∙
∙
∙ ∙ ∙
∙ ∙ ∙
∙
∙ ∙ ∙ ∙ ∙ ∙ ∙
∙
∙
∙ ∙ ∙ ∙
∙ ∙
∙ ∙
∙ ∙ ∙
∙ ∙ ∙
∙ ∙
∙ ∙
∙ ∙
∙ ∙
∙ ∙
∙ ∙
∙ ∙
∙ ∙ ∙
∙
∙ ∙
∙ ∙
∙ ∙
∙
∙ ∙
∙ ∙
∙
∙ ∙
∙
∙
∙
∙
∙ ∙ ∙ ∙ ∙ ∙ ∙ ∙ ∙
∙ ∙ ∙ ∙ ∙ ∙ ∙ ∙ ∙ ∙
∙ ∙ ∙
∙ ∙ ∙
∙ ∙ ∙ ∙ ∙ ∙
∙ ∙ ∙ ∙
∙ ∙ ∙ ∙ ∙ ∙ ∙
∙ ∙ ∙ ∙ ∙ ∙ ∙ ∙ ∙ ∙
∙ ∙ ∙ ∙ ∙ ∙ ∙ ∙ ∙
∙ ∙ ∙ ∙
∙ ∙ ∙ ∙ ∙
∙ ∙ ∙ ∙
3.2.3 Placering af pumpe
Pumpen kan anvendes i lodret eller vandret position.
See fig. 3.
Under kontinuerlig drift skal motoren og pumpens
tilgang altid være helt dækket af den pumpede
væske.
Under intermitterende drift skal motoren altid være
halvt neddykket i den pumpede væske.
Fig. 3 Pumpens placering
Når røret eller slangen er tilsluttet, sættes pumpen i
dens driftsstilling.
Anbring pumpen således, at pumpens tilgang ikke
helt eller delvist blokeres af slam, mudder eller lig-
nende materialer.
Hvis installationen er permanent, skal brønden ren-
ses for slam, småsten osv., inden pumpen monteres.
3.2.4 Rørtilslutning
Til permanent installation, anbefaler vi at du monte-
rer en forskruning, en kontraventil og en afspær-
·
ringsventil i afgangsrøret.
3.2.5 Installation på autokobling
Se fig. A og B i Appendix.
Pumper til permanent installation kan installeres på
en stationær autokobling og køre helt eller delvist
neddykket i pumpemediet.
1. Bor monteringshuller til styrerørsbeslag på inder-
siden af brønden, og fastgør beslaget midlertidigt
med to skruer.
2. Anbring autokoblingsfoden på bunden af brøn-
den. Anvend en lodsnor for at finde frem til den
korrekte position. Fastgør med kraftige ekspansi-
onsbolte. Hvis bunden af brønden er ujævn, skal
autokoblingens fod understøttes således at den
er i vater ved fastspænding.
3. Saml afgangsledningen i overensstemmelse med
almindelig praksis således at den ikke udsættes
for vridninger eller træk.
4. Bank styrerørene ned på tapperne på den neder-
ste del af autokoblingen. Afskrå indersiden af sty-
rerørene for at lette installationen. Styrerørene
skal slutte tæt ned over tapperne. Vi anbefaler 3/
4" mellemstore rør som styrerør.
5. Tilpas længden på styrerørene så de passer nøj-
agtigt til beslaget på toppen.
6. Skru det midlertidigt fastgjorte styrerørsbeslag af,
fastgør det til toppen af styrerørene, og fastgør
det til slut helt til brøndvæggen.
Styrerørene må ikke have noget aksialt
spillerum da dette vil forårsage støj under
driften.
